摩托车上联板三人夹结构设计

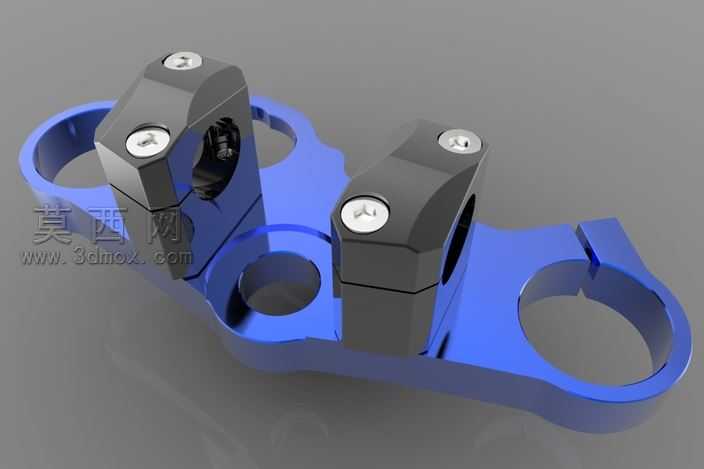

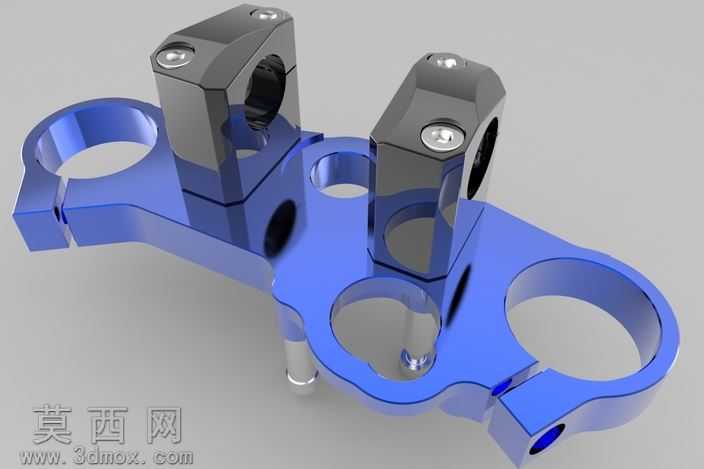

本作品为摩托车转向系统上联板配套的三人夹夹紧结构三维模型，采用SolidWorks软件完成全参数化建模，建模过程中严格遵循机械加工工艺要求，对每一处特征的尺寸公差、形位公差都做了对应约束，保证模型可直接对接生产环节的加工需求。模型整体采用一体化基座搭配两组独立夹紧座的结构布局，蓝色基座部分通过大尺寸环形孔位与摩托车前减震套管实现套接定位，基座表面做了轻量化镂空设计，在保证整体结构强度的前提下有效降低零件自重，适配摩托车型的轻量化设计趋势。两组独立夹紧座采用对称式分布设计，每个夹紧座都设置了内六角锁紧螺栓安装位，通过螺栓预紧力实现夹紧座的径向收缩，从而牢牢固定车把安装管件，夹紧座与基座之间设置了定位销孔，装配时可通过定位销实现快速对位，避免装配错位导致的夹紧力不均问题。渲染阶段采用金属阳极氧化蓝材质表现基座部分，还原铝合金零件经阳极氧化处理后的细腻金属质感与通透色泽，夹紧座部分采用抛光金属材质，模拟不锈钢零件经精磨加工后的高亮金属表面，两种材质形成鲜明的视觉对比，清晰区分不同功能的结构部件。灯光布置采用三点布光法，主光源从斜上方45度角投射，突出零件表面的轮廓转折与倒角细节，辅光源补充暗部光照避免出现死黑区域，背景采用中性灰色调，让视觉焦点完全集中在结构本身。设计过程中重点考量了夹紧力的均匀分布，通过有限元分析思路优化夹紧座的开槽位置与开槽深度，避免夹紧过程中出现应力集中导致的零件开裂问题，同时兼顾了装配的便捷性，所有螺栓安装位都预留了足够的工具操作空间，方便后期的装配与维护调整。
