旋入式锥形通讯信号接驳组件结构

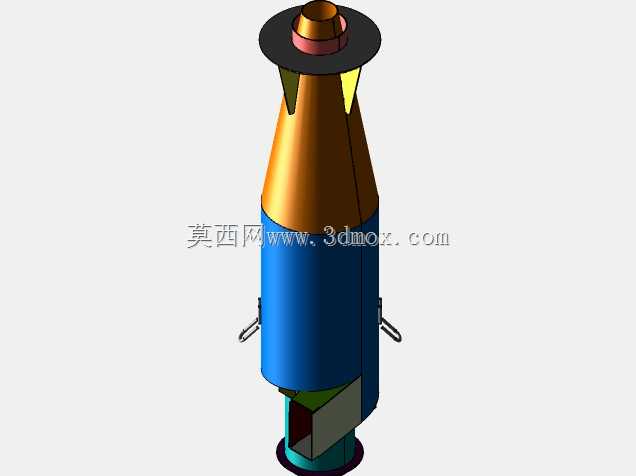

　　该结构件主要应用于野外临时通讯组网、应急通讯链路搭建场景，作为通讯线缆与信号发射端的快速接驳部件使用，可在复杂户外工况下完成信号通路的快速连通，无需额外辅助工具即可完成手动对接操作。从结构设计逻辑来看，整体采用三段式同轴布局，上部锥形导向段采用大锥角过渡设计，对接时可自动修正轴向偏差，即使在视线受阻的夜间作业、戴防护手套操作的场景下，也能顺利插入对接端口，导向段顶端的环形凸缘可在插入到位后与对接端的卡扣结构形成限位，避免受外力拉扯出现松脱。中部圆柱段为主体承载结构，外壁设置的两个对称金属挂耳可配合防丢绳使用，将组件固定在通讯杆或设备机架上，防止对接拆卸后部件掉落遗失，圆柱段内部预留信号导通腔体，可适配不同线径的通讯线缆内芯，

　　腔体壁做等厚设计，壁厚均匀可满足常规注塑或机加工的工艺要求，避免加工过程中出现壁厚不均导致的变形问题。下部插接段做切边处理，与对接端口的防呆槽配合，可避免插接时出现相位偏差，保证内部信号触点精准对位，不会出现针脚错位导致的信号中断问题。从安装边界来看，该组件整体轴向长度适配常规通讯接驳端口的深度要求，最大外径处与对接端口的内壁预留0.2mm的装配间隙，既保证插拔顺畅，又不会因间隙过大出现晃动，上部锥形段的最大直径小于对接端口的入口倒角直径，可顺利导入端口内部，侧面挂耳的外伸长度控制在合理范围，不会与周边相邻的通讯部件产生干涉，密集排布安装时也无需预留额外的侧向操作空间。设计过程中针对户外使用场景做了结构强化，

　　锥形段与圆柱段的衔接处做圆角过渡，避免应力集中导致部件受外力碰撞时出现断裂，整体结构无狭小深槽、无倒扣结构，无论是采用机加工试制还是开模批量生产，都具备较好的工艺可行性，装配时仅需将线缆内芯从下部穿入腔体，与顶端接触件压接完成后即可投入使用，后期维护更换时也可快速拆卸，无需拆解整套通讯设备。
