浮箱式水上供水取水泵站结构设计

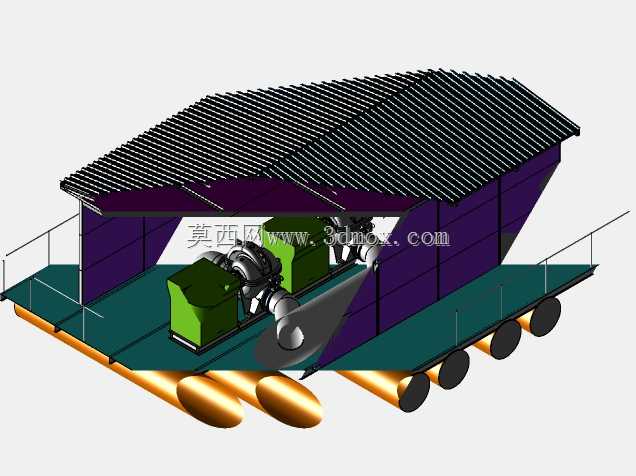

　　这套浮式取水结构的设计初衷，是解决近岸水域无固定取水构筑物场景下的原水提升输送需求，常见于沿江中小型水厂临时取水、内河灌区抗旱补水、临水施工区域生产供水这类场景，相比传统的固定岸边取水泵房，它不需要做水下桩基施工，也不用考虑汛期水位大幅涨落带来的取水口淹没深度不足问题，整体可以随水位变化自由升降，始终保持泵组的取水深度处于合理区间。从结构布局来看，整个平台采用多组圆柱形浮筒作为浮力承载单元，浮筒沿平台底部横向等距排布，单组浮筒的浮力经过冗余计算，能够承载泵组、舱室结构、屋面以及检修人员、附属管线的总重量，同时预留至少百分之三十的浮力余量，应对突发的水位上涨或者临时堆载的情况。

　　平台主体采用型钢焊接框架作为承载基底，面板铺设防滑花纹钢板，周边设置高度不低于1.2米的防护栏杆，避免检修作业时发生落水风险。平台上部的舱室采用彩钢夹芯板作为围护结构，屋面为双坡排水设计，坡度设置在百分之十五左右，能够快速排走雨水，避免屋面积水增加额外荷载，舱室内部预留了泵组安装位、管线敷设空间以及小型检修通道，泵组采用卧式离心泵配置，进水端直接从平台侧方的水域取水，经过泵组加压后通过输水软管或者万向旋转接头连接到岸上的输水管线，这种连接方式可以适应浮体随水流、水位产生的小幅位移和摆动，不会出现管线拉裂的问题。

　　设计过程中首先要核算整体的稳性，浮体的重心要尽量压低，浮筒的排布宽度要保证在单侧有人员检修或者风浪作用下，整体横倾角不超过五度，避免舱室内的设备出现滑移，同时要在平台的四个角设置锚链固定点，通过锚链和水底的锚块连接，限制浮体的漂移范围，保证取水位置始终处于设计的水域范围内。泵组的选型要匹配取水扬程需求，同时考虑浮式平台的震动特性，泵组底座要设置减震垫，和平台框架之间采用弹性连接，减少泵组运行时的震动传递到浮体结构上，避免长期震动导致结构焊缝疲劳开裂。舱室的围护结构要考虑防水防潮，所有的电气接线都要采用防水接线盒，舱室底部设置集水槽和小型排水泵，及时排走舱内的积水，避免设备被水浸泡。在安装边界上，这套浮式泵站不需要大面积的岸上施工场地，只需要在岸边平整出一小块组装场地，将浮筒、平台框架、舱室、泵组在岸上组装完成后，整体滑移下水即可，安装周期远短于传统的固定取水泵房，而且后期如果需要调整取水位置，也可以通过拖船整体拖航转移，重复利用率很高。针对水域有杂物的情况，在泵组的取水口位置设置了提篮式格栅，拦截水中的漂浮杂物，避免杂物进入泵腔损坏叶轮，格栅的间隙根据泵组的过流能力设置，既不会阻挡过多杂物增加进水阻力，也能防止大尺寸杂物进入泵体。

　　平台的浮筒采用高密度聚乙烯材质填充闭孔泡沫，即使浮筒外壁出现破损，内部的泡沫也不会进水，能够保证平台不会出现快速沉没的风险，整体结构的防腐设计上，所有水下的金属构件都做环氧煤沥青防腐处理，水上的钢结构构件做防锈漆和面漆涂装，适应水上高湿度的使用环境，延长结构的使用寿命。在实际使用中，这种浮式泵站还可以根据供水规模的需求，调整浮筒的数量和平台尺寸，搭配不同功率的泵组，实现不同流量的供水输出，这套模型对应的是每小时一万立方米流量的配置，泵组采用并联安装的方式，可以根据实际用水量灵活开启泵组的数量，在低用水时段只开启单台泵，降低运行能耗，高用水时段开启全部泵组，满足供水峰值需求。管线的布置上，泵组的出水端都设置了止回阀和闸阀，防止停泵时水倒流造成泵组反转，同时方便单台泵组检修时关闭阀门，不影响其他泵组的正常运行。
