Type-C接口TP4056带保护锂电池充电模块

　　这款充电模块主打小功率锂电池充电场景，常见于手持便携数码设备、小型物联网终端、DIY电子制作项目里，作为单节锂离子电池的充电管理载体使用，能在有限的板载空间内完成从外部电源输入到电池安全充电的全流程管控，不需要额外搭建复杂的外围充电电路，降低小设备的电源部分设计门槛。模块核心围绕TP4056充电芯片搭建，自带完整的电池保护链路，能覆盖充电过程中的过充、过放、过流、短路等常见异常工况，当充电电压达到单节锂电池的满电阈值时会自动切断充电回路，电池放电过程中电压跌落至临界值时也会触发保护锁止，避免电芯因异常工况出现寿命衰减甚至安全隐患，输出端直接适配常规单节3.7V锂电池的充电参数，不需要额外调整参数即可直接投入使用。

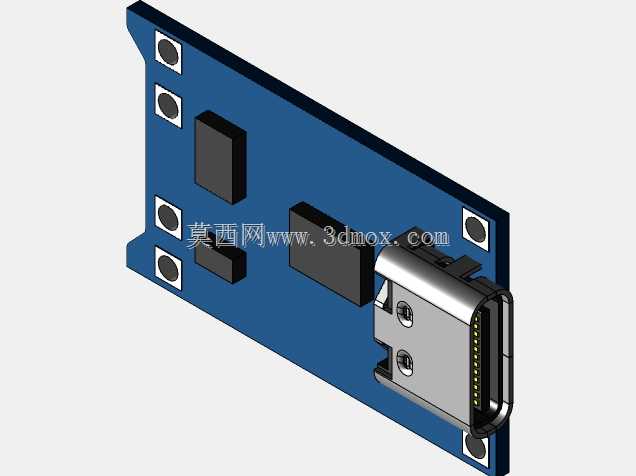

　　接口部分采用当下通用的Type-C母座作为电源输入端口，兼容市面常见的手机充电器、充电宝等5V输出供电设备，不需要配备专用的充电线缆，通用性更强，母座采用板载贴片焊接的方式固定在PCB边缘，插拔受力方向与板面平行，能承受日常使用中的常规插拔力度，不会轻易出现焊盘脱落的问题。PCB采用蓝色阻焊板材，板边预留了6个标准安装孔位，孔位位置对称分布在板体两侧，安装时可以通过M2规格的螺丝直接固定在设备壳体的预留螺柱上，不需要额外设计固定支架，板体整体轮廓为切角矩形，边缘做了避让处理，不会和周边结构件产生干涉，板上的功率器件、芯片元件均采用贴片封装布局，元件高度控制在较低范围内，整体板厚加上最高元件的总高度不会超过10mm，

　　能适配内部空间紧凑的小型便携设备安装需求。设计过程中充分考虑了量产焊接的便利性，所有元件均排布在PCB的同一面，回流焊过程中不需要做翻面处理，生产效率更高，走线布局上功率回路和信号回路做了区分处理，大电流走线做了加宽处理，降低充电过程中的线路压降，减少发热情况，Type-C接口的引脚走线做了等长处理，保证供电连接的稳定性，保护电路的检测回路独立走线，避免充电电流波动影响保护阈值的判断精度。实际使用时，模块可以直接嵌入到小型手持设备的内部空间，作为设备内置电池的充电管理单元，也可以作为独立的充电板外接使用，给外接的单节锂电池提供充电功能，安装时只需要预留对应大小的板位空间，将输入输出引脚对应连接即可，不需要做复杂的参数调试，适配性较强。
