KCD1微型船型摇臂开关结构设计

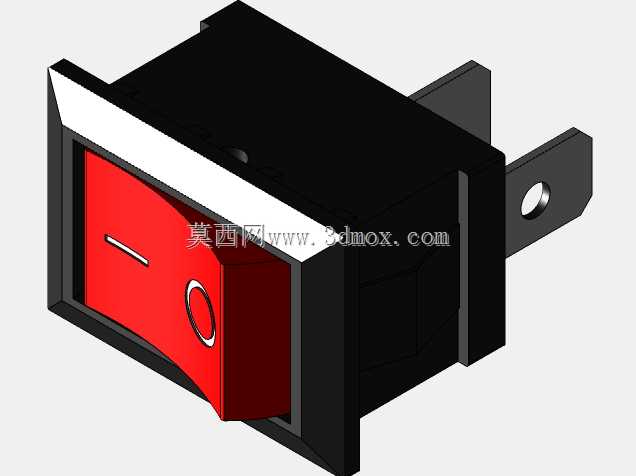

　　这类微型摇臂开关在民用电器、小型工控终端、消费类电子设备里应用极广，小到桌面排插、手持电动工具，大到小型设备的本地电源通断控制回路，都能见到它的身影，属于低压控制回路里最常见的手动操作元件之一。从结构设计来看，这款开关采用嵌入式卡装结构，外壳为阻燃绝缘材质，能满足常规低压场景下的电气绝缘要求，外露操作按键做了红底标识，一侧标注通断符号，操作人员在现场可以快速识别开关状态，避免误操作。安装端预留了带固定孔的金属插片，既可以作为电气接线端子直接插装对接线路，也能借助插片结构卡在设备面板的预留开孔里，不需要额外加装固定紧固件，装配效率很高，适合批量生产的消费类电子、小型电器产品流水线装配。设计时首先要匹配常规面板开孔的通用尺寸，

　　这类开关的安装开孔多为标准矩形尺寸，卡装耳的弹性量经过校核，既能保证卡入后面板不松动，也不会因为卡接过紧导致装配时外壳开裂。操作端的按键做了弧形凸起设计，手指按压时的触感反馈清晰，通断位置的档位阻尼感明确，不会出现档位模糊导致的半接半断故障。内部的接触结构采用弹片式接触设计，能保证常规额定电流下的接触可靠性，降低接触电阻过大导致的发热问题，外壳的密封边做了贴合处理，能阻挡日常使用中的灰尘、少量溅水进入开关内部，提升日常使用的耐用性。在做设备选型时，需要注意开关的安装深度要和设备面板后方的预留空间匹配，这款开关的背部结构做了紧凑化设计，不会占用过多内部走线空间，接线插片的间距符合安规要求，

　　不同极性的接线端之间的爬电距离满足低压电器的安全规范，不需要额外做绝缘隔离处理。很多小型家电、DIY电子制作、小型测试治具的电源控制都会选用这类开关，它的操作逻辑直观，不需要额外的标识说明，普通用户也能快速上手，相比旋钮式开关、按钮式开关，它的状态识别更直接，一眼就能判断设备是否处于通电状态，在需要快速确认电源通断的场景下实用性很强。建模时要重点关注卡装耳的弹性变形量、按键的摆动行程、内部触点的接触间隙这几个核心尺寸，这些参数直接决定开关的装配手感、操作寿命和电气可靠性，外壳的分型线位置做了隐藏处理，外露面没有明显的合模缝，兼顾了实用性能和外观整洁度。
