可调式多线夹持固定工装结构设计

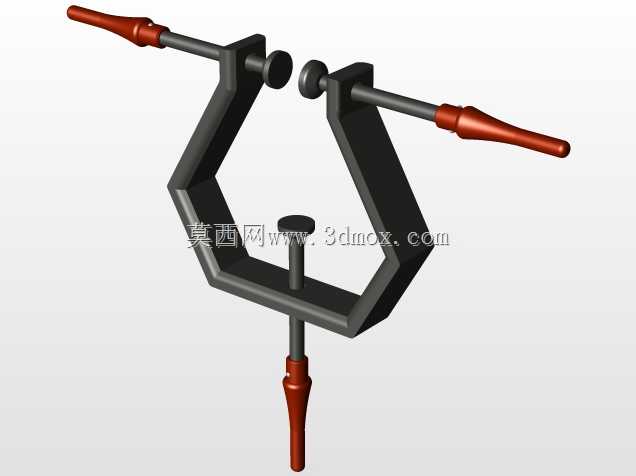

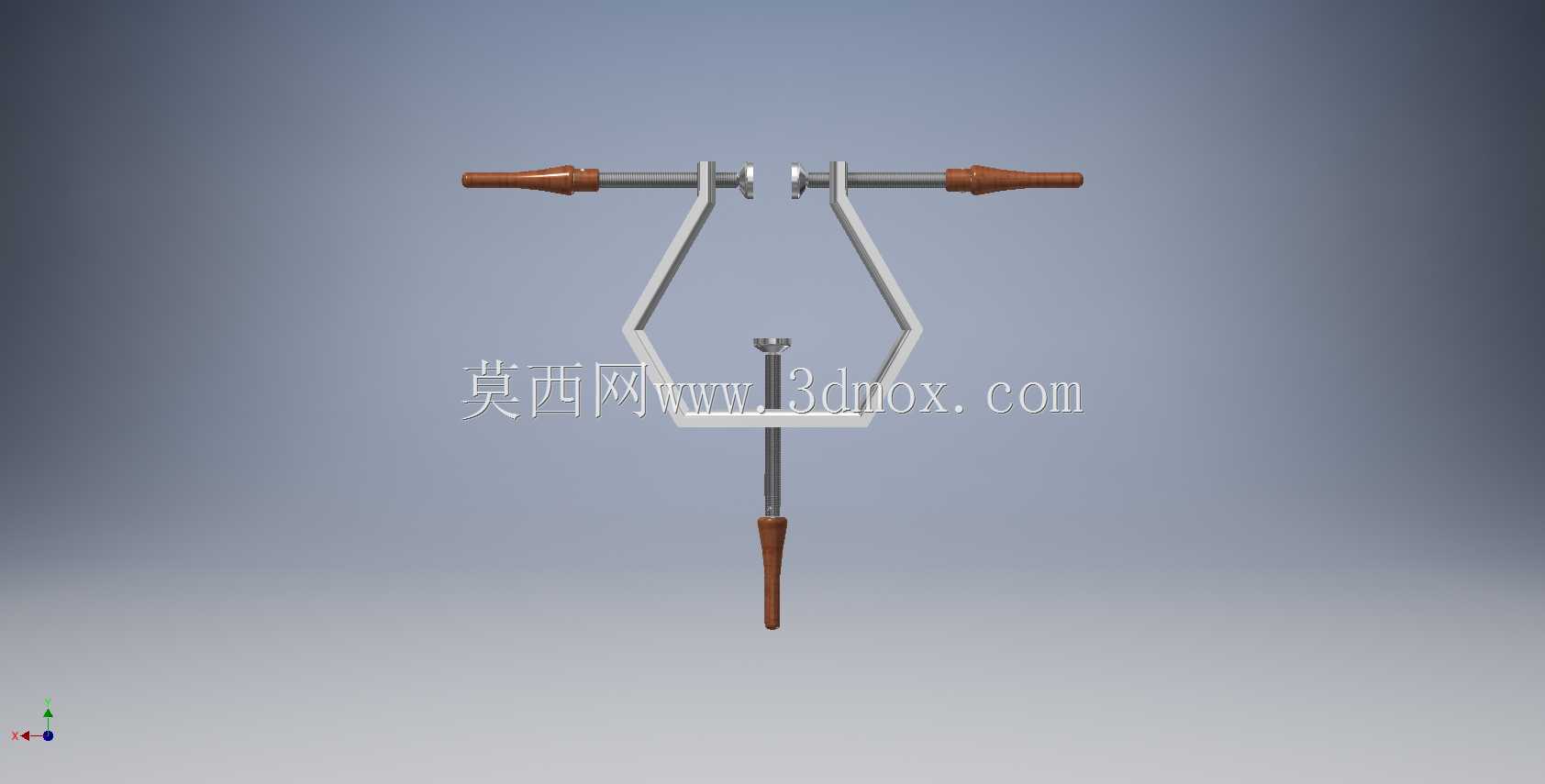

　　这款三线夹属于手动夹持类工装，主要应用于通讯线缆布设、细径线材加工、实验室管线固定等场景，可同时对三根平行或呈一定角度排布的线材、棒料进行稳定夹持，避免装夹过程中线材移位、滑脱。从结构设计来看，主体采用六边形闭合框架作为承载基体，相比普通C型夹具备更好的结构刚性，夹持受力时框架形变量更小，能保证三个夹持点位的同轴度与位置精度。框架上部对称布置两个横向调节螺杆，螺杆端部配置压头，可单独调整夹持间距，适配不同线径的装夹需求，下部设置一根纵向调节螺杆，可对第三根线材进行顶紧固定，三个调节端均配置木质握柄，增大手动旋转时的摩擦力，无需额外工具即可完成装夹操作，适合现场无动力源的快速装夹作业。设计过程中重点考虑了装夹边界的适配性，

　　横向螺杆的有效调节行程覆盖1mm至8mm线径范围，纵向螺杆的顶进行程为15mm，可满足不同排布方式的三线同时装夹需求，框架开口宽度为65mm，可跨装在厚度不超过50mm的工作台边缘、型材支架上作为临时固定夹具使用。夹持压头采用平面带微齿结构，既不会过度夹伤线材外护套，又能提供足够的静摩擦力防止线材轴向窜动，整体结构无复杂曲面，加工工艺性好，金属部件采用冷轧钢冲压成型后做镀锌防锈处理，握柄采用硬质实木车削成型，握持手感舒适且耐磨损。实际使用时，可根据现场装夹需求调整三个螺杆的伸出长度，先将框架卡装在固定基座上，再依次放入待夹持线材，旋转对应握柄带动螺杆进给，直至压头贴合线材表面并施加合适的预紧力即可完成固定，

　　拆卸时反向旋转握柄即可松脱线材，操作流程简单，装夹效率高，适合小批量线材加工、临时布线固定、教学实验装夹等多种工况使用。结构设计上规避了普通单头夹具只能夹持单根工件的局限，通过对称式双横螺杆加中置纵螺杆的布局，实现单夹具同时固定三根线材的功能，减少现场夹具的使用数量，降低工装配置成本。
