车用旋钮式蓄电池断电开关结构设计

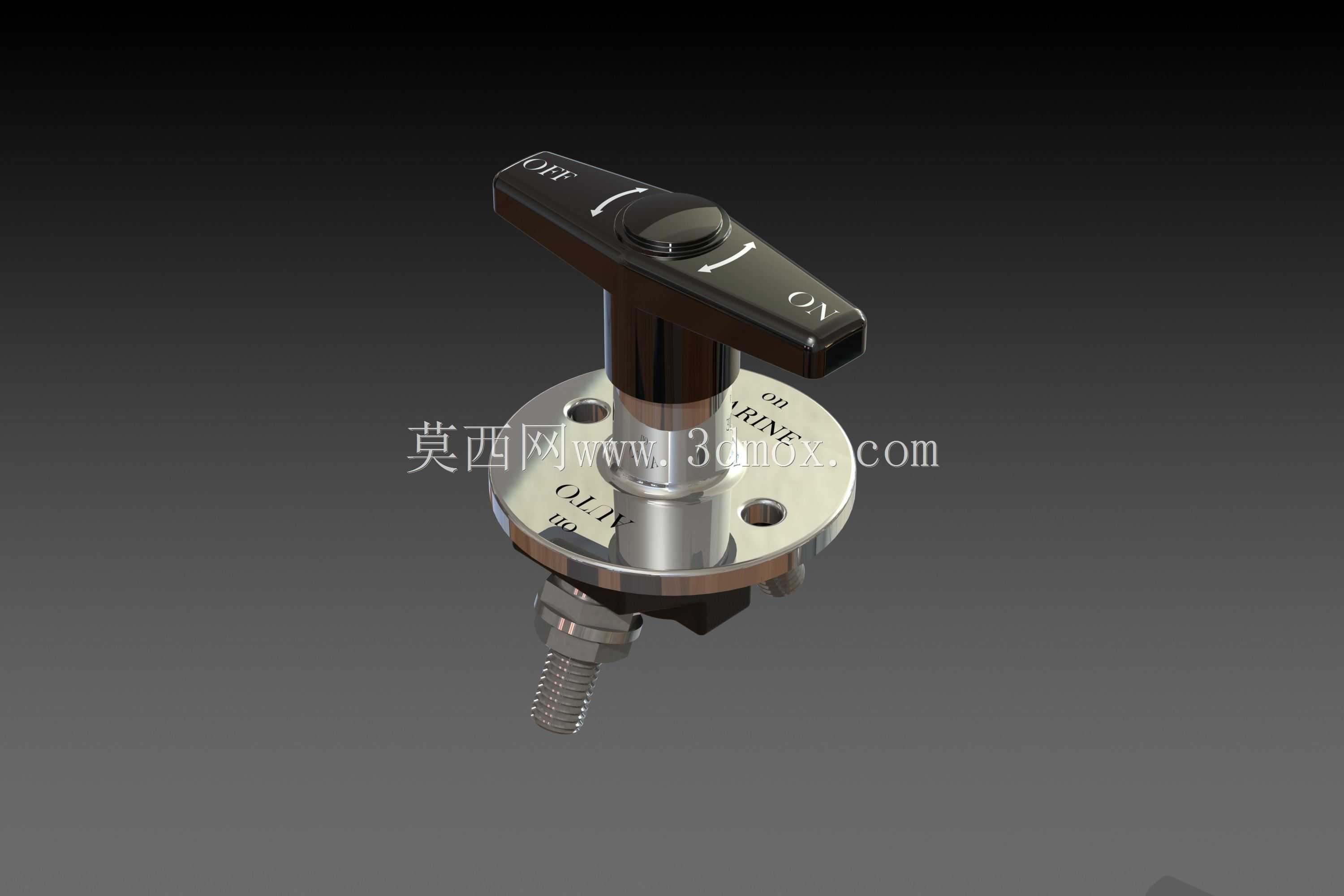

　　这款旋钮式蓄电池开关，主要应用在燃油车辆、工程作业机械、特种改装车辆的车载供电回路中，核心作用是在车辆长期停放、检修作业、应急处置场景下，彻底切断蓄电池与整车用电负载的物理连接，避免车辆静置期间暗电流持续消耗蓄电池电量导致亏电无法启动，也能在电路检修、车辆改装时断开主电源，规避线路短路引发的起火、烧蚀元器件风险。从结构设计来看，整体采用法兰盘式安装基座，基座上预留两个对称的安装通孔，适配M6规格的固定螺栓，安装时可直接固定在车辆蓄电池周边的金属支架、车身钣金预留位上，安装面与基座的贴合公差控制在0.2mm以内，保证长期受车辆振动影响不会出现松动移位。操作端采用T型长柄旋钮，旋钮表面蚀刻有清晰的ON/OFF档位标识，

　　旋钮转动角度为90度，两个档位均设置有定位阻尼结构，操作时能清晰感知档位到位的反馈，避免车辆行驶过程中受振动颠簸导致旋钮自行跳转档位，出现意外断电或者虚接发热的问题。基座下方的接线端采用单螺栓接线柱设计，适配M8规格的接线端子，可直接压接蓄电池主供电线缆，接线柱与基座之间设置有绝缘衬套，隔绝金属基座与带电接线柱的导电通路，避免出现漏电、搭铁短路的隐患。接触导通部分采用紫铜镀银的接触片，接触电阻控制在0.5毫欧以内，可承受持续200A的直流大电流通过，短时间峰值电流耐受能力可达1000A，匹配常规乘用车辆、小型工程机械的蓄电池启动电流需求。外壳的金属部分采用锌合金压铸成型，表面做镀铬钝化处理，具备良好的防腐蚀、抗盐雾能力，

　　可适应发动机舱、车架底部等多尘、易溅水的安装环境，绝缘部件采用玻纤增强PA66材质，耐温范围覆盖-40℃到120℃，不会因为夏季机舱高温出现绝缘性能下降、结构变形的问题。建模过程中对旋钮转动的运动间隙做了完整的干涉检查，旋钮转动全程与基座、安装法兰之间预留0.3mm的安全间隙，不会出现卡滞、摩擦异响的问题，接线柱的螺纹长度预留12mm，可适配不同厚度的铜接线端子，同时预留了防松垫片的安装空间，保证接线压紧后长期受振动不会出现松脱虚接。整体结构没有冗余的复杂构件，所有零件均为常规机加工、压铸、注塑工艺可实现的结构，没有特殊工艺要求，生产装配时仅需按顺序叠装接触片、绝缘衬套、复位弹簧、旋钮手柄，最后通过卡簧固定即可完成装配，装配工序简单，适合批量生产。
