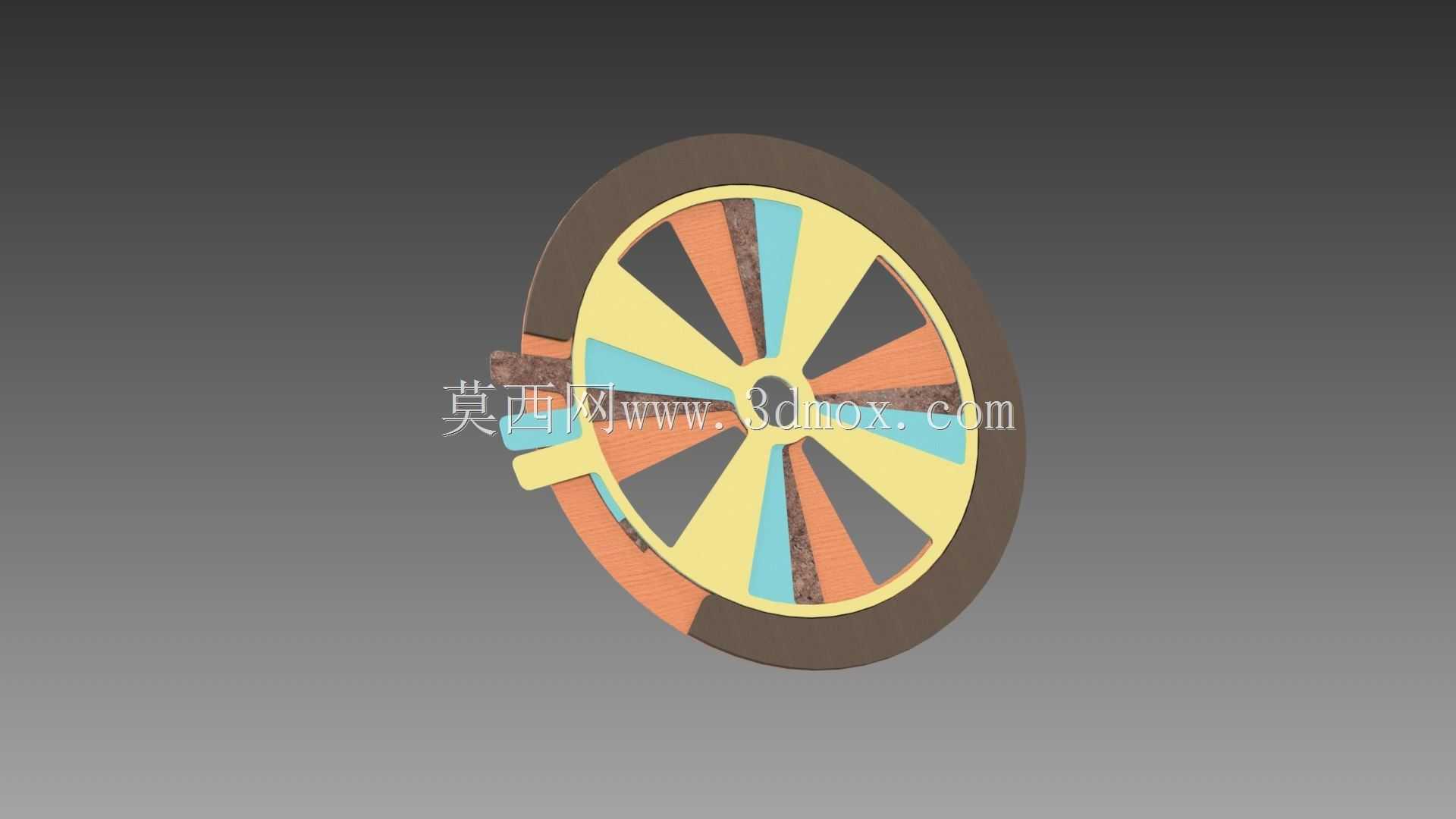

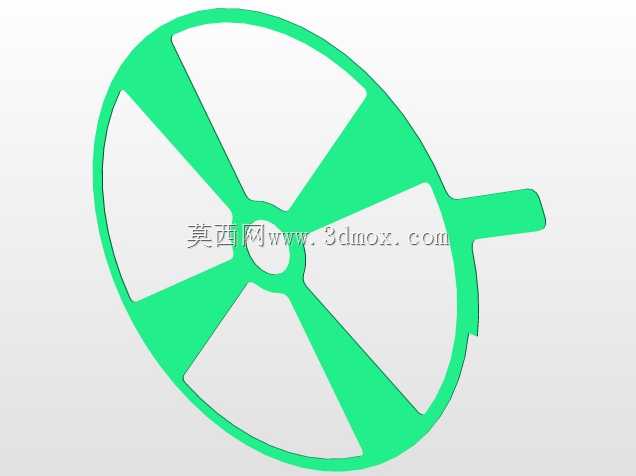

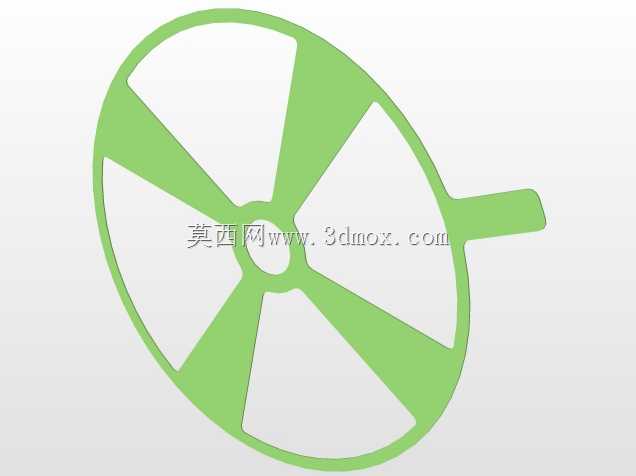

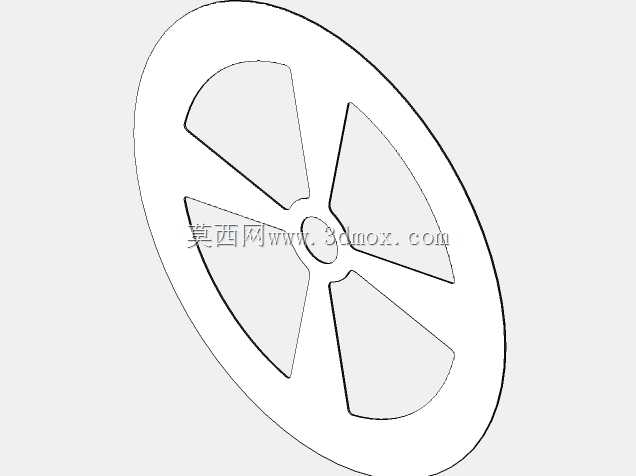

多色分区旋转式迪亚夫拉格马轮盘结构

　　该轮盘结构在实际工况中可适配多类需要分流、选向、间歇导通的物料输送或气流调节场景，比如轻工生产线上的小件物料分选工位，可通过轮盘的分区转动将不同规格的工件导向对应出料通道，也可作为通风管路中的风量调节构件，通过调整轮盘的转动角度，配合侧边的挡板、活门结构改变通流截面的大小，实现不同支路的风量配比控制。从结构设计逻辑来看，整体采用圆盘式对称布局，外圈设置刚性支撑轮缘，保证转动过程中的结构刚度，避免高速转动时出现径向形变，内圈采用等角度分区设计，每个扇形分区设置独立的彩色标识面，既可以在调试阶段快速识别转动角度，也能在工位运行时通过视觉识别快速判断当前导通的分区位置。轮盘中心设置标准轴孔，可适配常规直径的转动轴，

　　安装时需保证轴孔与转动轴的同轴度公差控制在0.02mm以内，轮盘端面与安装基座的平行度公差不超过0.03mm，避免转动过程中出现卡滞或偏磨问题。侧边设置的弹性止挡构件，可在轮盘转动到预设工位时实现快速锁止，防止工位偏移，止挡头采用耐磨非金属材质，减少频繁锁止带来的结构磨损，延长构件的维护周期。轮盘上集成的挡板、活门结构采用嵌入式安装方式，与轮盘主体的连接缝隙控制在0.1mm以内，既保证结构的整体性，也避免物料或气流从缝隙处泄漏，每个活门可独立控制开合，在不需要全部分区导通的工况下，可关闭对应分区的活门，调整实际可用的通流或导料工位数量，适配不同的生产节拍需求。从安装边界来看，轮盘整体外径适配常规中型分选设备的安装腔体，

　　安装时需在轮盘两侧预留不小于15mm的操作空间，方便后期对活门、挡板构件进行维护更换，轮盘背面设置的定位凸台可与安装基座上的定位槽快速配合，减少现场安装的调试时间，降低装配难度。结构设计时充分考虑了动平衡性能，每个扇形分区的重量差控制在5g以内，避免高速转动时产生额外的振动，降低配套传动机构的负载，提升整套设备运行的稳定性。
