曲柄半径无级调节机械传动机构

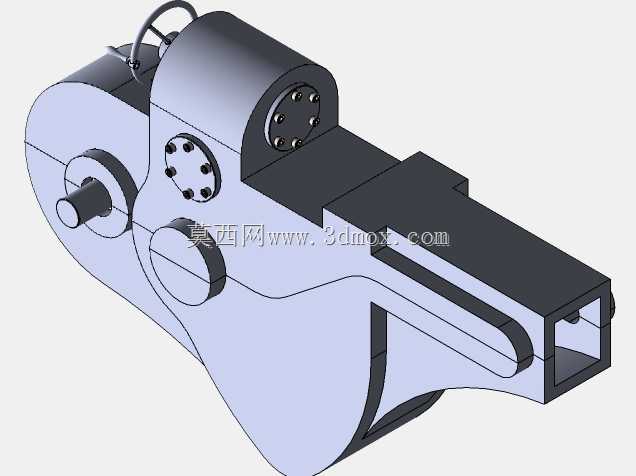

　　这套曲柄半径无级调节机构，主要面向需要动态调整往复行程的工业传动场景，常见于小型冲压设备、变量输送泵、可调行程压力装置以及需要柔性调整输出位移的自动化执行单元中，解决了传统固定曲柄半径机构无法在运行状态下调整行程、更换参数需停机拆解的痛点。从结构设计逻辑来看，整套机构采用集成式箱体布局，将调节端、传动齿轮组、曲柄滑块组件全部整合在半封闭的铸造壳体内，既可以保证传动部件的润滑密封性，也能通过壳体的安装法兰直接对接动力输入端与执行输出端，不需要额外搭建复杂的安装机架。调节端采用手轮配合蜗轮蜗杆的减速结构，操作人员转动手轮时，蜗杆带动蜗轮转动，通过同轴的调节齿轮组驱动偏心套产生相对角位移，以此改变曲柄销的回转中心距，

　　实现曲柄半径的连续无级调整，调整过程中不需要中断动力输入，可在设备运行状态下完成行程参数的动态匹配，适配不同工况下的往复行程需求。传动路径上，动力从输入轴接入后，通过直齿轮组将扭矩传递到曲柄主轴，齿轮组采用变位齿轮设计，在紧凑的中心距下保证足够的齿面接触强度，应对频繁变负载的冲击工况。曲柄滑块部分采用嵌入式导槽结构，滑块与导槽之间预留了润滑脂存储腔，长期运行时可以减少滑动面的磨损，输出端的连接轴采用标准平键接口，可直接对接不同的执行末端，不需要额外加工转接件。安装边界方面，整套机构的输入轴与输出端轴线呈垂直交错布局，壳体侧面预留了四个均匀分布的安装螺纹孔，可直接固定在设备的安装面板上，输入轴端的轴伸长度适配标准联轴器的安装尺寸，

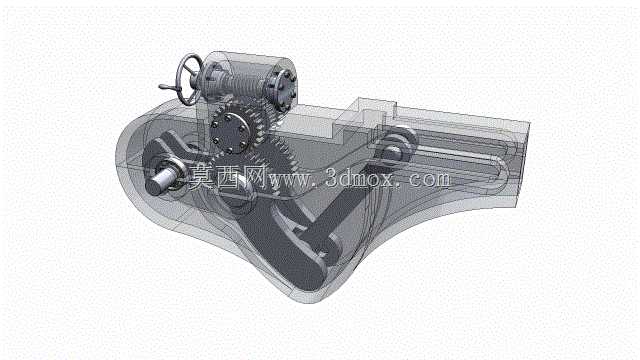

　　调节手轮突出壳体的距离控制在操作空间允许范围内，不会与周边设备部件产生干涉。设计过程中充分考虑了机构的自锁特性，蜗轮蜗杆副的导程角满足自锁条件，调整完成后不需要额外的锁紧机构，即可固定当前的曲柄半径参数，避免运行过程中因负载冲击导致参数漂移。齿轮啮合侧隙控制在合理范围内，既保证传动过程中不会出现卡滞，也能减少正反转切换时的回程误差，提升行程输出的精度。壳体的透明视窗设计（模型中做了透明化处理）可以直观观察内部齿轮啮合与曲柄运动状态，方便日常巡检时判断机构运行是否正常，不需要频繁拆解壳体检查内部部件状态。
