剪式车载顶升配套螺旋传动结构

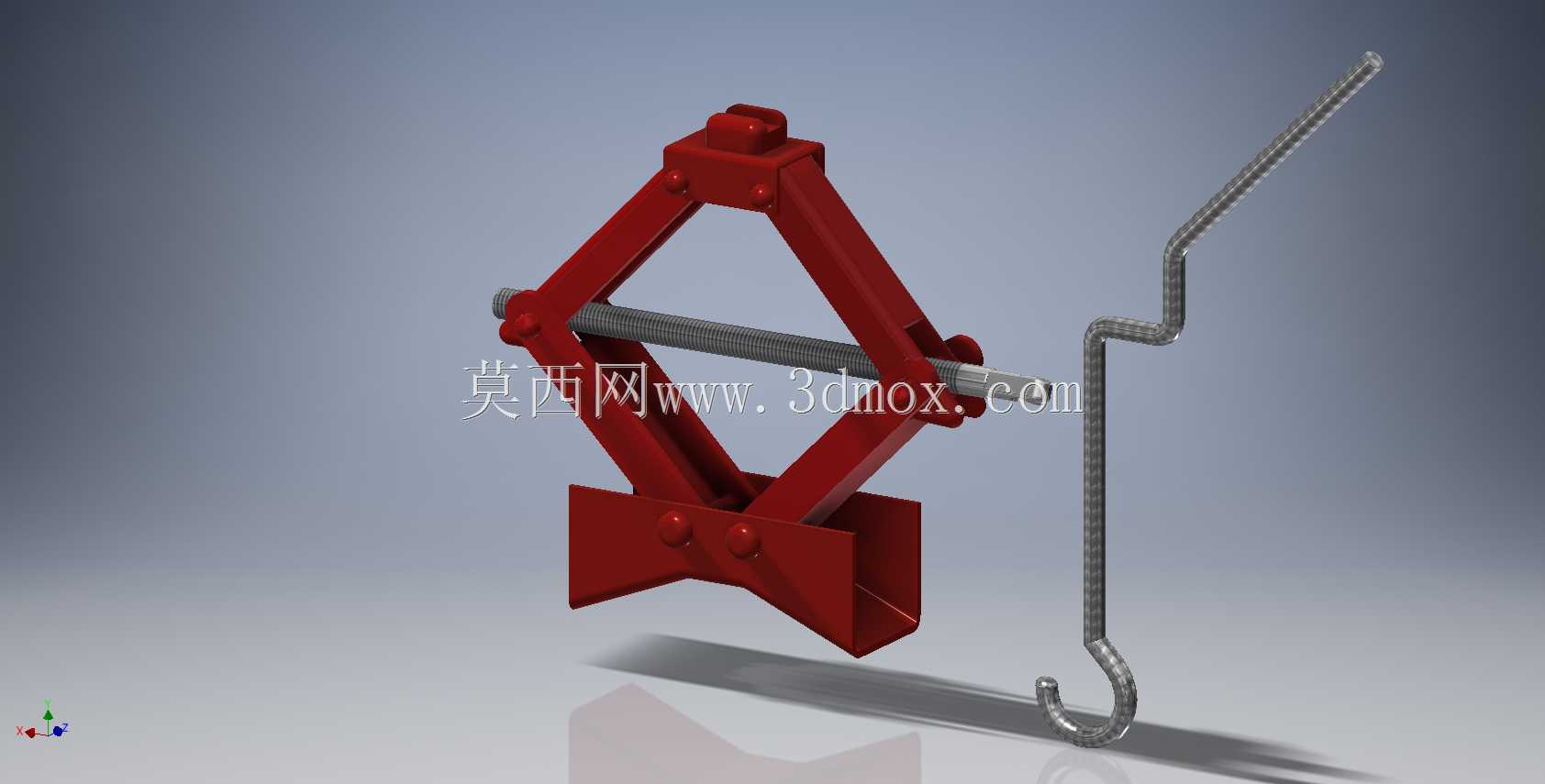

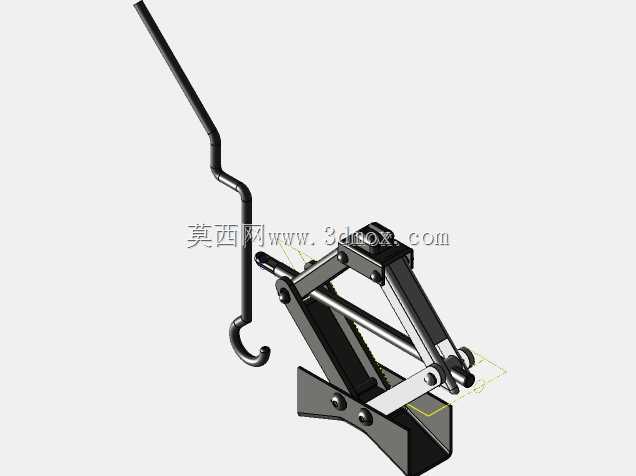

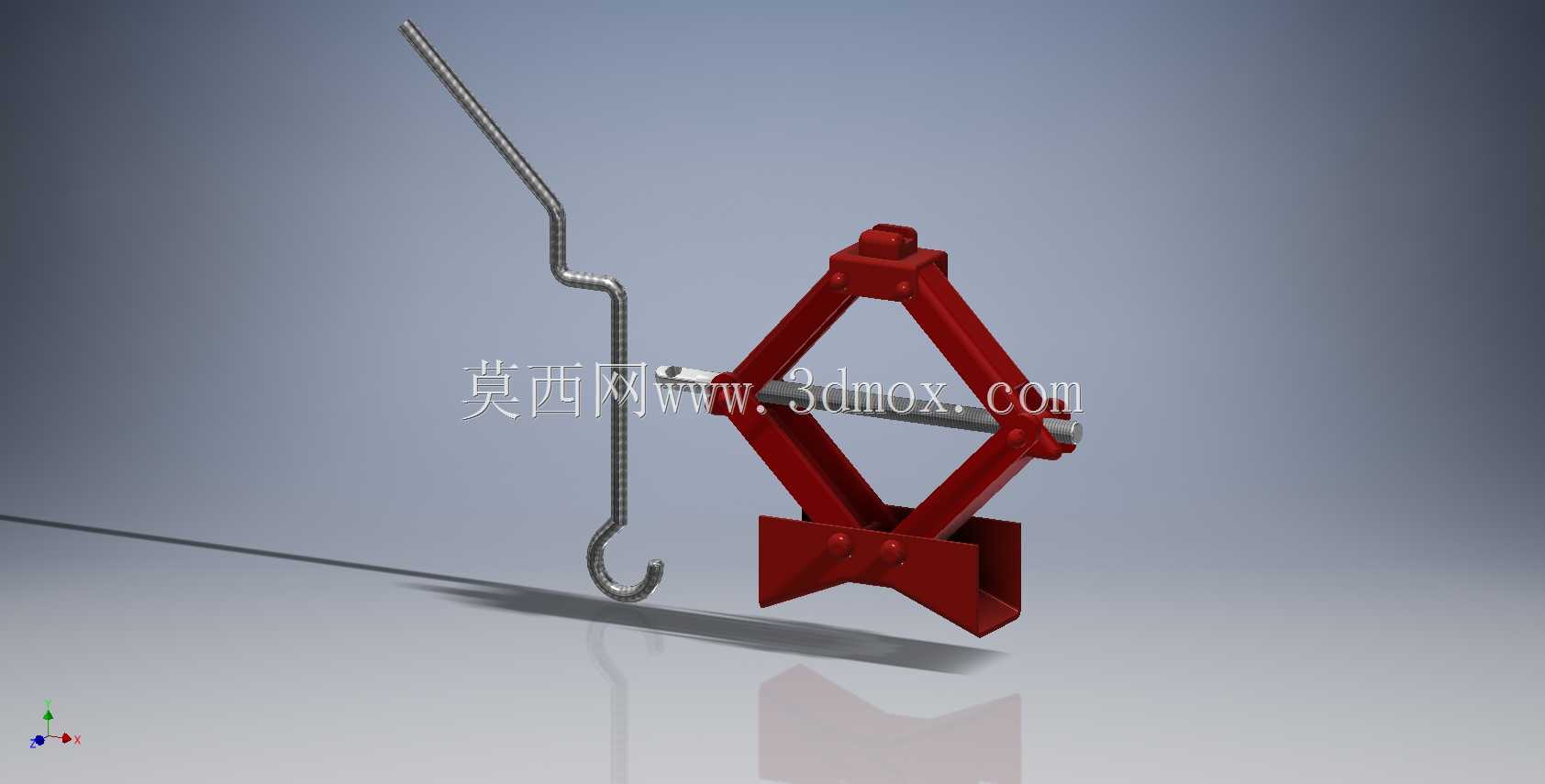

　　日常车辆维保场景里，小型剪式顶升装置是私家车主、汽修门店更换轮胎、检查底盘悬挂时的常用配套工具，核心承力的螺旋传动副直接决定了整个顶升过程的稳定性与操作手感，这套结构的设计完全围绕手动操作的实际工况展开。从结构逻辑来看，剪式臂架采用对称菱形铰接布局，上下两端分别设置托举支撑面与底部承力座，中间贯穿的传动螺杆承担全部载荷传递，转动配套的摇柄即可带动螺杆旋转，驱动两侧铰接点沿螺杆轴向相对位移，从而带动剪臂完成开合动作，实现托举端的垂直升降。设计过程中首先要考虑手动操作的力矩适配，螺杆的导程选择经过反复校核，导程过大会导致自锁性能不足，托举重物时存在下滑风险，导程过小则会让摇柄转动圈数过多，顶升效率过低，

　　最终选定的导程参数兼顾了自锁可靠性与操作效率，正常成年男性单手施加力即可完成额定载荷下的顶升操作，无需额外加接延长杆。外形尺寸方面，整套结构在完全收拢状态下厚度控制在较小范围，能够轻松放入车辆后备箱的工具槽内，不会占用过多储物空间，完全伸展后可达到常规家用轿车底盘所需的顶升高度，托举面的尺寸经过匹配设计，能够对准车辆底盘指定的顶升支撑点，避免顶升过程中出现滑脱、刮蹭底盘钣金的问题。铰接位置的销轴配合间隙经过严格控制，间隙过大会导致顶升过程中臂架出现晃动，存在安全隐患，间隙过小则会让臂架开合阻力过大，操作卡顿，所有铰接孔的同轴度公差控制在合理范围内，保证螺杆转动时两侧臂架同步动作，不会出现偏载卡滞的情况。配套的摇柄采用弯折式结构，

　　末端设置弯钩，操作时可以借助手部力量稳定摇转，避免摇柄从螺杆端脱出，摇柄的长度经过力矩计算，保证操作时施加的力在普通人舒适范围内，不会出现操作费力的情况。螺杆表面的螺纹精度直接影响传动的顺滑度，加工时需要保证螺纹的同轴度，避免转动时出现卡顿、异响，螺杆两端的限位结构可以防止臂架开合到极限位置时出现脱扣问题，保证操作全程的安全性。底部承力座采用加宽设计，增大与地面的接触面积，在松软地面作业时也能保持稳定，不会出现下陷倾斜的问题，托举端的防滑结构可以增大与车辆底盘支撑点的摩擦力，避免顶升过程中出现位移。
