手动螺旋起重支撑装置结构设计

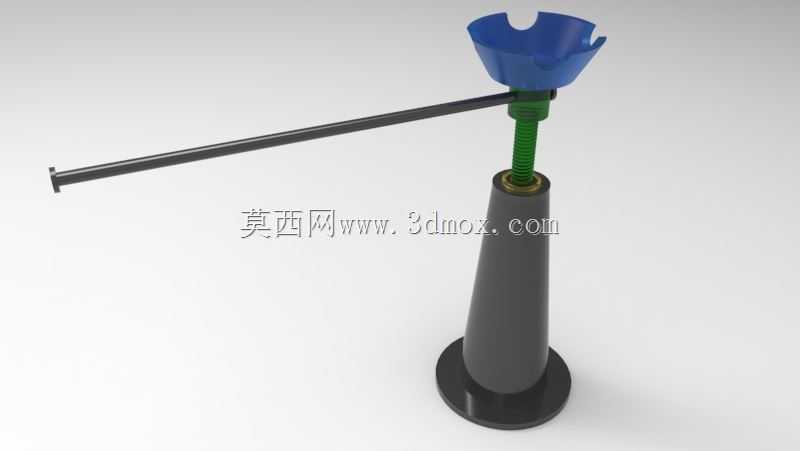

　　这款手动螺旋顶升装置，主要面向小型设备检修、重物临时支撑、轻型构件调平这类场景使用，常见于汽修门店的小型车辆局部顶升、机加工车间工件装夹时的高度微调、仓储场景下重型货箱的低位抬升作业，相比液压类顶升工具，它不存在密封件老化漏油的问题，长期静置存放也不会出现载荷回落的情况，可靠性更适配无定期维护的零散作业场景。整体结构采用梯形螺纹传动副作为核心传力部件，螺杆选用中碳钢调质处理，螺纹牙型经过磨削加工，既保证传动过程中的自锁性能，又能降低转动时的摩擦阻力，配套的摇臂采用长力臂设计，操作人员无需施加过大的手动力即可实现数吨级载荷的顶升作业，摇臂与螺杆顶端的配合采用可拆卸式销轴连接，闲置时可将摇臂拆下，减少装置整体的存放占用空间。

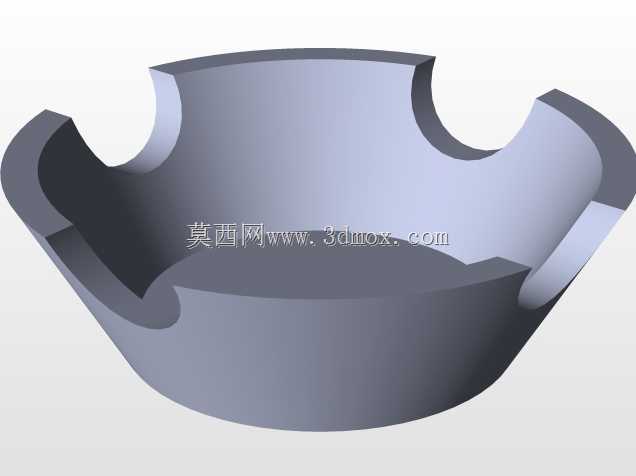

　　顶端的支撑托碗采用内凹弧面设计，边缘做了外翻挡边，接触被支撑物件时可以避免接触面滑移，托碗与螺杆顶端采用推力球轴承衔接，顶升过程中托碗不会随螺杆同步转动，不会刮蹭被支撑物件的接触面。底座采用上窄下宽的锥台结构，底部设置加厚圆形承压底盘，作业时可将上部载荷均匀分散到支撑地面，避免局部压强过大造成地面凹陷，同时锥台结构的重心更低，顶升过程中整体抗倾覆能力更强，即使承受偏载也不易出现侧翻风险。设计过程中优先考虑了作业边界的适配性，整体闭合高度控制在常规低位顶升的作业需求范围内，最大顶升行程覆盖日常小型检修作业的抬升高度要求，底座直径经过载荷验算，在额定载荷下不会出现结构失稳，各部件的连接位置均做了圆角过渡，避免应力集中造成的部件断裂。

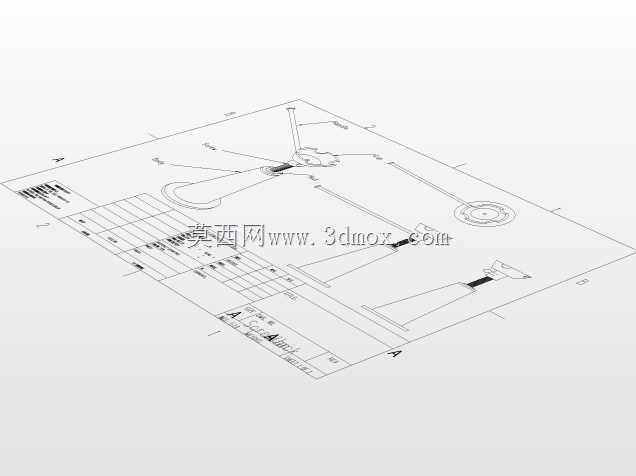

　　整套装置的零件拆分逻辑清晰，螺杆、螺母、锥台底座、支撑托碗、摇臂均可单独拆解更换，日常维护仅需定期在螺纹副位置涂抹润滑脂即可，无需复杂的保养操作，适配一线作业人员的使用习惯，在无电源的野外作业场景、狭小空间内的顶升作业场景下，都能稳定发挥支撑顶升作用。
