带滚轴的C型钣金导向压合组件结构

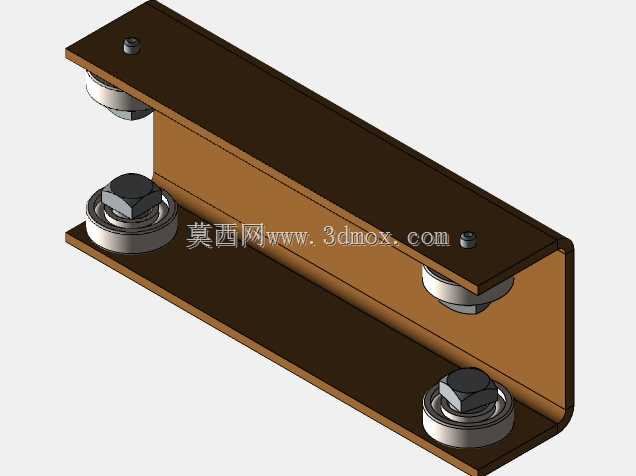

　　该结构属于小型压合导向类机械组件，核心功能是为薄型工件提供进入导向与表面滚压作业，常见于小型钣金件压装、软质材料表面整平、窄幅带料输送导向的工位场景，在汽车零部件小总成装配、小型五金件冲压后校形、电子辅料贴合工位中都有适配空间。整体采用单侧开口的C型折弯钣金作为承载基体，折弯件的两个平行翼板作为滚轴的安装基准面，这种结构设计的核心优势是可以从单侧完成工件的送入与取出，不需要额外的避让开合结构，在紧凑工位布局中能大幅减少操作空间占用。滚轴组件采用标准螺栓加滚动轴承的组合结构，轴承内圈与安装螺栓过盈配合，外圈作为滚动工作面，四个滚轴分上下两排对称布置在C型基体的两个翼板上，上下排滚轴之间预留的间隙即为工件通行的压合通道，

　　工件从开口侧推入时，上下滚轴的外圈同时接触工件上下表面，依靠滚动摩擦替代滑动摩擦，大幅降低工件送入的阻力，同时保证工件表面不会被滑动刮擦损伤。设计过程中优先考虑了安装边界的适配性，C型基体的背部平面为整面安装基准，可直接通过螺栓固定在设备机架或者工位台面上，不需要额外设计转接安装板，上下翼板上的滚轴安装孔采用同轴度公差管控，保证上下两排滚轴的平行度误差控制在0.05mm以内，避免工件通行时出现偏斜卡滞。滚轴的突出高度经过匹配设计，轴承外圈突出翼板内表面的高度略大于工件厚度的公差波动范围，即使工件厚度存在小幅偏差，也能保证滚轴始终贴合工件表面提供稳定的压合力。整体结构没有复杂的异形加工件，C型基体采用常规钣金折弯工艺即可成型，

　　滚轴全部采用标准件组合，后期维护时仅需更换磨损的轴承即可，不需要整体更换组件，在小批量设备改造、非标工位搭建场景中具备很高的适配灵活性，既可以单独作为小型表面滚压工装使用，也可以作为自动化生产线中的进料导向模块嵌入到整线设备中，承担工件送入时的定位导向与预压功能，避免工件在送入下一工位时出现翘边、偏移的问题。
