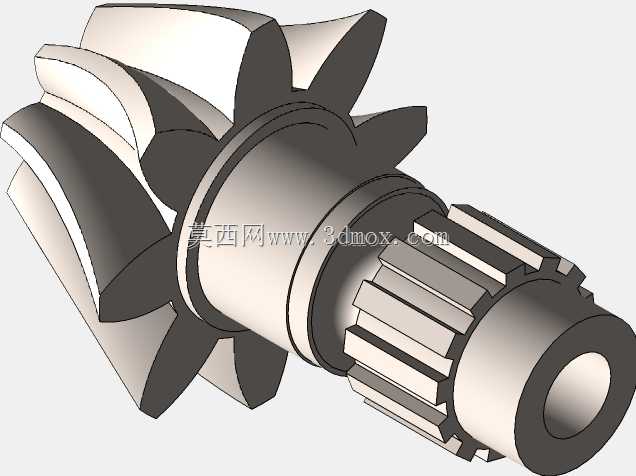

这款带集成花键轴段的螺旋锥齿轮,是动力换向传动场景里的核心承载零件,常见于需要交错轴动力传递的传动链路中,比如差速机构、分动箱、小型直角传动模组这类需要改变动力传输方向的设备单元。从结构设计逻辑来看,齿轮端采用螺旋齿形设计,相比直齿锥齿轮,啮合过程中齿面是逐步接触再逐步脱离的,重合度更高,传动过程的冲击、噪声都会明显降低,承载能力也更优,适合中高速、有一定载荷波动的传动工况。轴段末端集成的花键结构,采用矩形花键齿形,齿侧定心精度高,能够传递更大的扭矩,同时方便与配套的传动毂、联轴器做周向固定,装配时可以直接沿轴向推入配合位,不需要额外做周向对位调整,也能避免平键连接带来的应力集中问题。设计过程中需要重点控制几个安装边界尺寸:
首先是锥齿轮的节锥角参数,直接决定了两交错轴的安装夹角,常规适配90度交错传动场景,齿顶圆、安装距的公差需要严格控制,否则装配后会出现齿面啮合偏载,轻则加剧齿面磨损,重则出现断齿故障。其次是花键段的大径、小径以及齿厚公差,需要和配合件的花键套做公差匹配,保证滑动或者固定配合的间隙在合理区间,避免出现卡滞或者传动间隙过大的问题。轴段上的台阶结构是装配定位的基准面,安装时轴承内圈、止推垫片都会抵靠在这个台阶面上,所以台阶端面的垂直度、轴颈的圆柱度都有较高的形位公差要求,保证装配后齿轮的回转精度,减少运转过程中的径向跳动。齿面的螺旋角设计经过匹配计算,能够保证啮合过程中至少有两个以上轮齿同时参与承载,分散单齿承受的载荷,在启动、
换向这类瞬时冲击工况下,也能保证传动的平稳性。另外齿轮根部做了圆角过渡处理,避免应力集中,提升轮齿的弯曲疲劳强度,延长零件的使用寿命。轴端的中心孔是加工过程中的工艺基准,车削、滚齿、磨加工工序都会以这个中心孔作为定位基准,保证各段轴颈、齿轮齿面的同轴度要求,实际装配时这个中心孔也可以作为跳动检测的基准,方便装配后校验整根轴的回转精度。这类集成式的齿轮轴结构,减少了单独齿轮和轴装配带来的连接误差,整体刚性更好,适合空间紧凑、对传动精度有一定要求的动力传输场景,不需要额外做齿轮和轴的键连接装配,也降低了装配环节的复杂度,减少了连接失效的风险点。
