可折叠转运急救担架结构设计

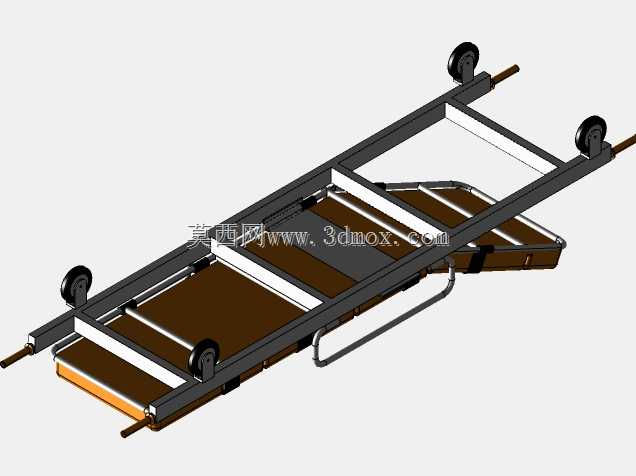

　　这款可折叠转运担架主要面向院前急救、院内病患转运、突发事故现场救援等场景设计，适配救护车配套装载需求，可在狭窄楼道、电梯、事故现场等受限空间内完成病患转移作业，解决常规转运设备在狭小空间转向困难、收纳占比大的痛点。整体框架采用高强度矩形管材拼接成型，主框架设置多段铰接结构，非使用状态下可沿铰接点对折收纳，收纳后整体长度缩减至展开状态的45%左右，可直接嵌入救护车侧壁的专用储物舱，也可堆叠存放于急诊科室的储物间，减少闲置状态的空间占用。展开状态下的承载面采用分段式承托板设计，每段承托板之间预留15mm的活动间隙，配合框架的铰接结构，可在转运过程中适配楼道转角、救护车担架舱的倾斜导入角度，

　　避免硬度过高的整体床板在倾斜转运时对病患脊椎造成二次压迫。框架四角设置可伸缩推送杆，杆体表面包覆防滑橡胶套，推送杆的伸缩行程为300mm，可根据转运人员的身高调整握持长度，长距离转运时可将两端推送杆全部拉出，由两名转运人员分别握持前后端推行，短距离狭小空间转运时可将推送杆收回，直接握持框架侧边的辅助扶手完成移位。底部配置四个带自锁结构的万向脚轮，脚轮轮径为125mm，采用静音橡胶材质，单轮额定承载为80kg，四个脚轮总承载冗余量满足150kg以内的病患转运需求，脚轮的自锁踏板设置在轮架侧边，转运人员无需弯腰即可用脚踩下完成锁定，在病患上下担架、急救操作时可锁定轮组避免设备滑移。承托板表面铺设防滑耐磨的柔性垫，垫层厚度为20mm，

　　表面设置防滑纹理，可减少转运过程中病患身体的滑移，垫层与承托板之间采用魔术贴连接，可快速拆卸完成清洁消毒。框架侧边设置可折叠的输液架挂点与氧气管路固定卡扣，转运过程中可直接挂载输液袋、固定氧气管路，无需额外安排人员高举输液袋，减少转运过程的人力占用。设计过程中重点校核了框架铰接点的受力强度，在铰接位置加装加厚衬套，避免反复折叠铰接出现的松旷问题，同时控制整体自重，确保单人即可完成担架的展开、折叠与搬运操作，脚轮的安装位置经过反复调整，确保推行过程中转向灵活无卡滞，在10度以内的坡道上推行时无需额外施加过大的把持力即可控制行进速度。
