每小时五百公斤处理量玉米脱粒设备结构

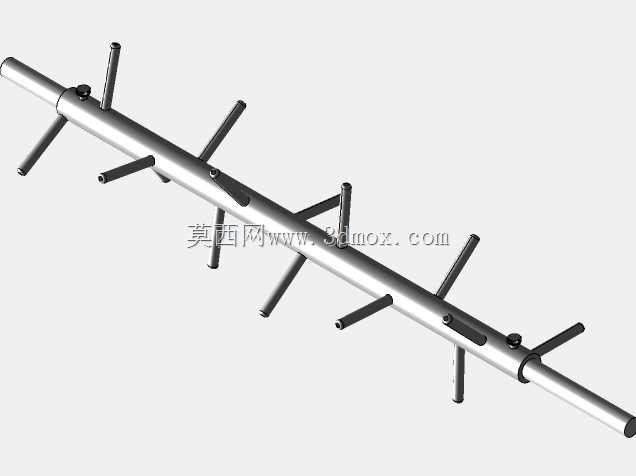

　　这款玉米脱粒设备的三维结构，完全围绕中小型粮食加工点、农户集中收粮点的实际作业场景搭建，区别于大型粮库使用的流水线脱粒装备，它的占地尺寸控制在长1.2米、宽0.7米、高1.1米的区间内，不需要预埋固定螺栓，直接放置在硬化平整的水泥地面即可接电作业，适配乡村加工点场地有限、需要灵活挪动位置的使用需求。设备核心脱粒腔体采用卧式滚筒布局，进料口设置在腔体上方的倾斜导料斗，斗体倾斜角度设置为32度，刚好能让带芯玉米依靠自重顺滑进入脱粒腔，不需要额外设置推料机构，简化结构的同时降低了卡料概率。脱粒执行部件为带径向凸齿的辊轴，也就是图中标注的脱粒棒杆组件，凸齿采用错落排布方式，齿尖与腔体内壁的间隙控制在28毫米到32毫米之间，

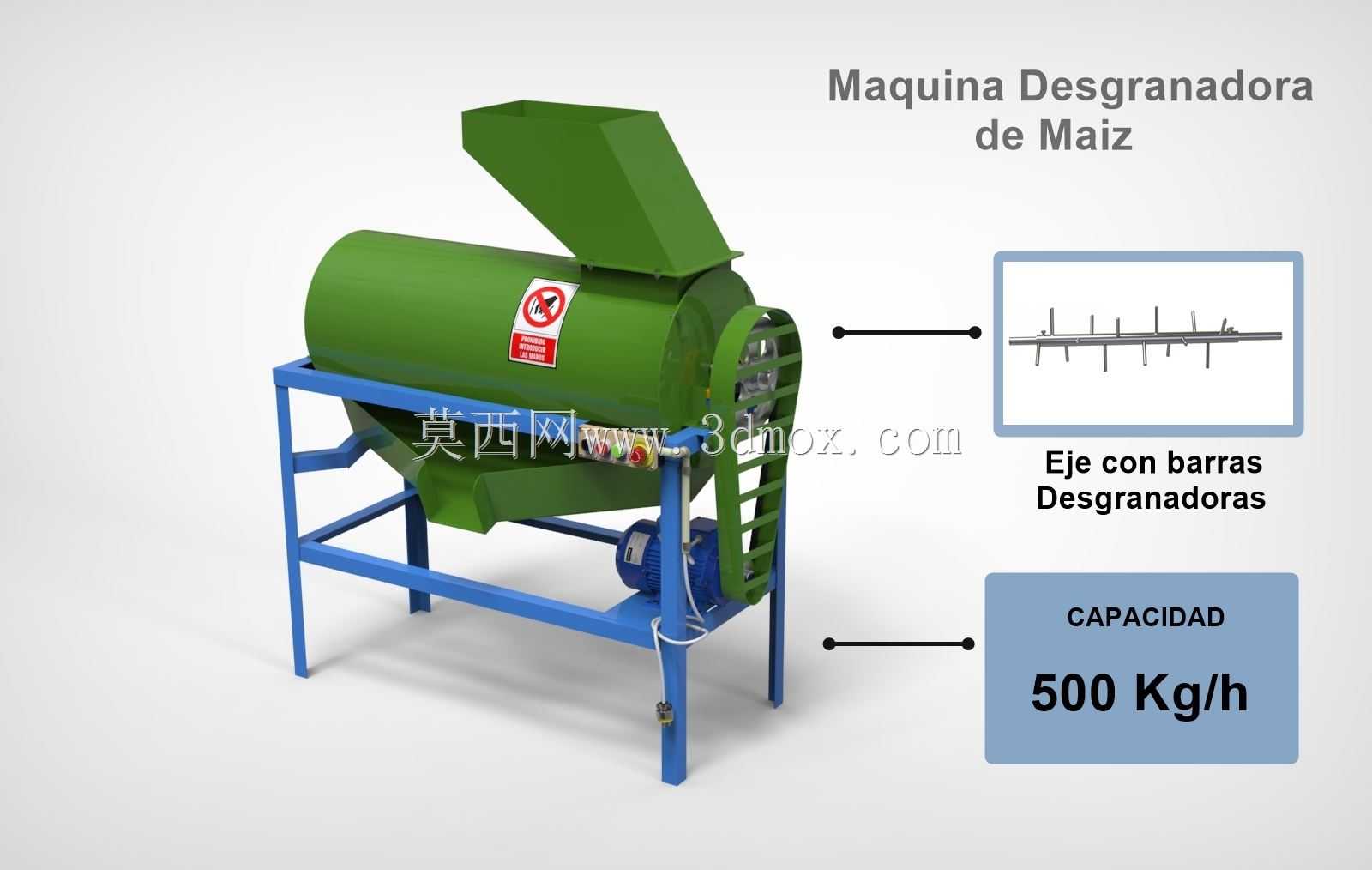

　　这个间隙尺寸是经过反复校核的，既能保证玉米棒在腔体内被充分揉搓、让籽粒从芯轴上完全脱落，又不会因为间隙过小把玉米芯打碎混入籽粒中，减少后续清选的工作量。设备的处理能力标定为每小时500公斤，这个参数对应的是含水率在18%到22%之间的成熟干玉米作业状态，要是处理含水率偏高的鲜食玉米，需要适当调整进料速度避免堵转。机架部分采用方管焊接结构，四条支腿底部设置了橡胶减震垫，设备运行时的震动不会传导到地面，也能降低整机作业时的噪音水平。动力单元布置在机架侧下方，通过带轮传动连接脱粒辊轴，传动部位加装了全封闭的安全防护罩，避免作业时衣物、工具卷入传动结构，腔体外侧也张贴了明确的安全警示标识，符合农用加工设备的安全设计规范。出料端分为两个通道，

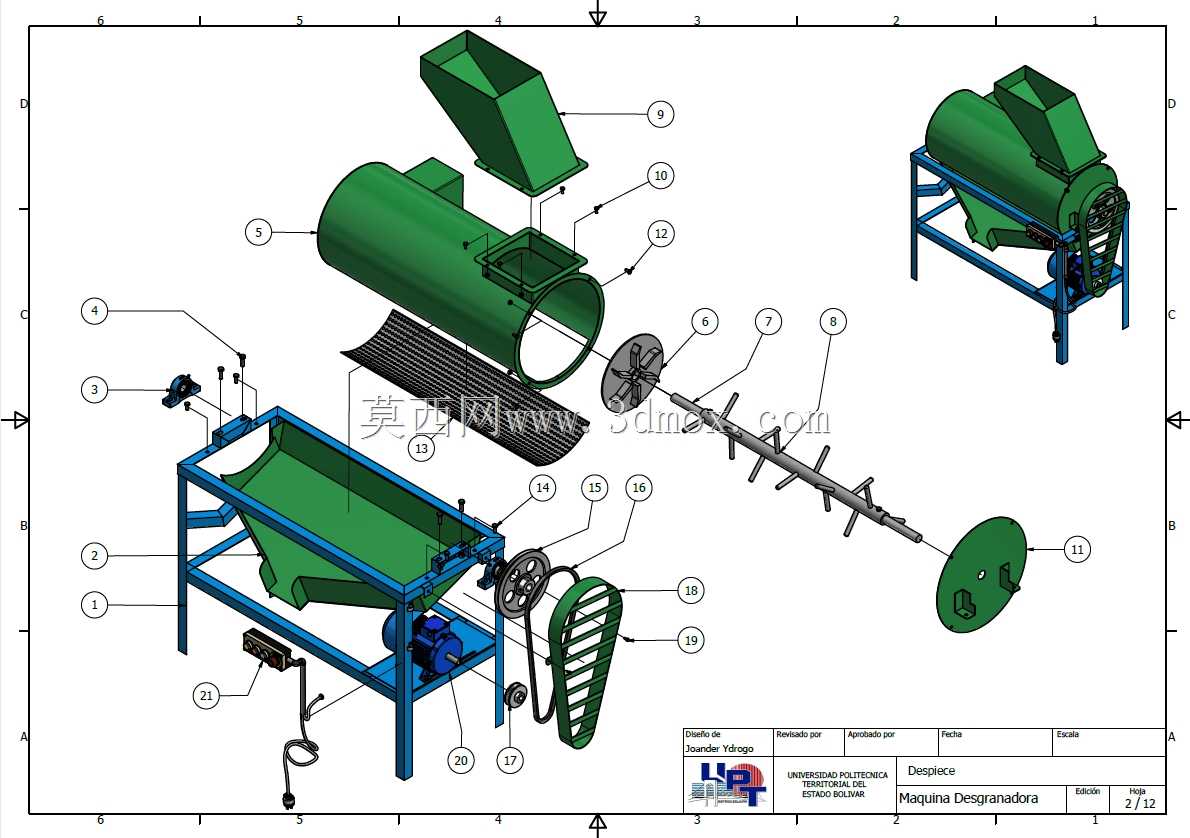

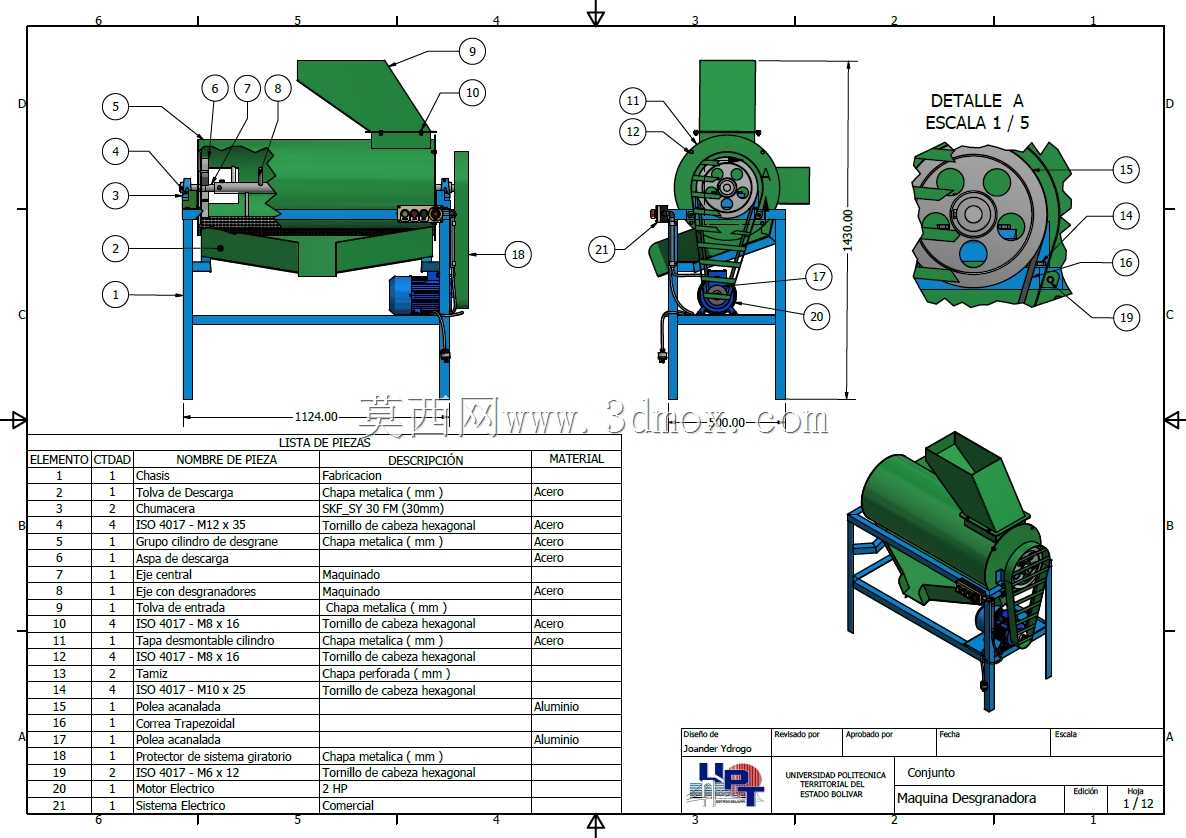

　　脱下的玉米籽粒从腔体下方的斜向溜槽流出，可直接对接装袋容器，脱完粒的玉米芯则从腔体端部的出口排出，实现籽粒与芯轴的自动分离，不需要人工额外分拣。在建模过程中，所有部件的装配间隙都按照实际加工公差设置，焊接机架的焊缝位置、螺栓连接的孔位都做了还原，不管是用于设备结构改进参考，还是用于农用装备的教学演示，都能提供准确的结构参考，也能直接导出工程图用于零部件的加工生产。
