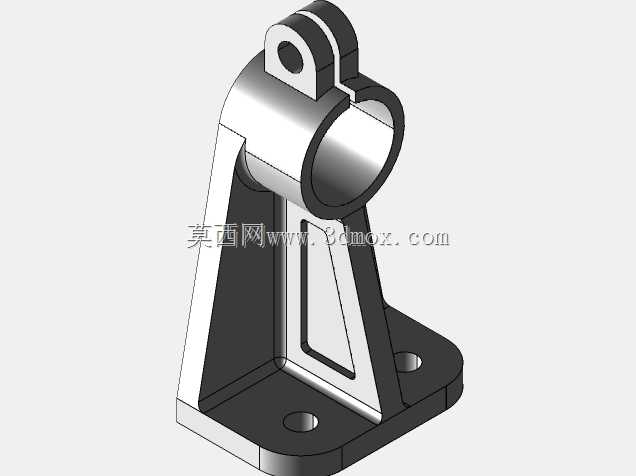

带加强筋的管夹式立式支撑固定座结构

　　这类带加强筋的管夹式立式支撑固定座，在工业管线布设、小型设备机架搭建场景中应用十分广泛，日常在自动化生产线的气动管路排布、小型输送线的导向杆固定、检测设备的支撑杆安装工位都能见到同结构的零件。从结构功能来看，上部的开缝环形夹套是核心装夹部位，通过开缝预留的形变余量，穿入对应外径的圆管、光轴后，依靠夹套自身的抱紧力实现管件的周向与轴向固定，无需额外在管件上加工定位孔，能最大程度保留被支撑管件的结构完整性，适配需要频繁调整管件轴向位置的安装场景。顶部的双耳铰接结构，是为了适配带铰接需求的安装工况，比如需要小角度摆动的导向杆、带缓冲功能的支撑杆，通过销轴穿入双耳孔即可实现铰接连接，省去额外加装铰接接头的工序，减少装配环节的零件数量。

　　下部的三角形加强筋是结构强度设计的核心，连接环形夹套外壁与底部安装法兰，在不额外增加整体壁厚的前提下，大幅提升夹套与安装底座之间的连接刚性，避免管件受径向载荷时出现夹套根部断裂、支撑歪斜的问题，筋板上开设的三角形减重孔，在不削弱加强筋抗弯截面模量的前提下，有效降低零件整体重量，减少材料消耗。底部的方形安装法兰设置了两个对称的安装通孔，适配螺栓穿过实现与安装基面的固定，两个孔的对称布局能保证安装后受力均匀，避免单侧受力导致的固定座偏转，法兰的厚度经过载荷校核，能承受螺栓锁紧时的压紧力，不会出现法兰变形的问题。设计过程中需要重点把控几个尺寸边界：环形夹套的内径公差需要匹配被装夹管件的外径公差，保证抱紧力处于合理区间，过松会导致管件滑移，

　　过紧则会造成装夹困难甚至夹伤管件表面；双耳铰接孔的同轴度需要严格控制，否则会导致销轴穿入困难，铰接转动时出现卡滞；底部安装孔的中心距需要匹配常用安装基面的预留孔位，避免现场安装时出现孔位不对中的问题；加强筋的厚度与高度需要根据实际支撑载荷计算，保证在额定径向载荷下，夹套的偏摆量控制在允许范围内。这类支撑座通常采用铸造成型后再做机加工的工艺生产，夹套内孔、铰接孔、安装面为关键机加工面，其余非配合面保留铸造毛坯面即可，兼顾加工成本与结构精度，在实际选型时，需要根据被支撑管件的外径、所需承受的径向载荷、安装空间的尺寸边界来对应选择适配的规格，避免出现选型不当导致的支撑失效问题。
