SC8VUU箱式直线滑动轴承单元结构

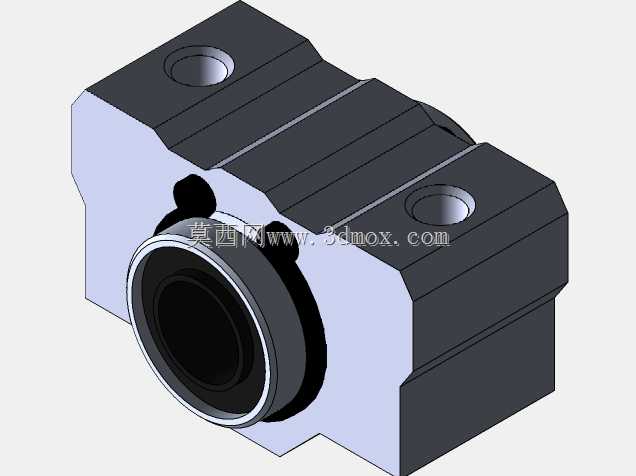

　　这款SC8VUU型箱式直线滑动单元，是线性传动系统里应用极广的导向承载部件，日常在桌面级3D打印设备的运动轴搭建、小型自动化点胶工位的滑台配置、轻载检测设备的位移模组里都能见到它的身影，核心作用是为配套的8mm直径光轴提供低摩擦的往复直线运动导向，同时承担垂直于光轴方向的径向载荷，保证运动部件的行进轨迹精度。从结构设计逻辑来看，它采用了分体式箱型外壳加内置直线轴承的组合方案，外壳选用铝合金材质做发黑氧化处理，既兼顾了整体结构的刚性，又能控制部件自重，避免给运动轴带来额外的负载负担；外壳两侧预留的安装沉孔，是用来将整个单元固定在运动滑台或者设备机架上的，安装时不需要额外做复杂的定位工装，只要对齐安装孔位锁紧紧固螺丝即可，

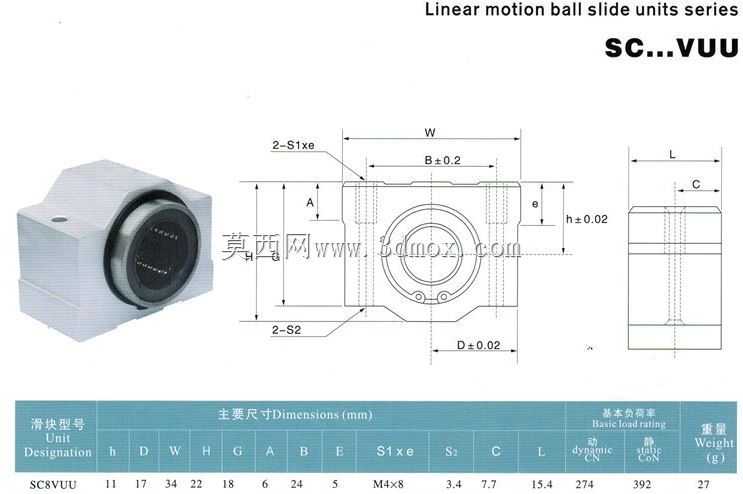

　　能大幅缩短设备组装的调试周期。内置的直线轴承采用双密封结构设计，两端的密封圈可以阻挡车间环境里的粉尘、切削碎屑进入轴承内部的滚道区域，避免滚珠出现异常磨损，延长部件的实际使用寿命；轴承内圈与光轴的配合间隙经过预调设计，常规工况下不需要使用者额外调整预紧力，安装后就能获得顺滑的运动手感，不会出现卡滞或者间隙过大导致的窜动问题。从安装边界尺寸来看，这款单元的整体外形为方正的块体结构，宽度方向的尺寸刚好适配常规2020铝型材的安装面，不需要额外加装转接板就能直接固定在型材搭建的设备框架上；中心通孔的同轴度控制在0.02mm以内，能保证配套光轴穿过之后，运动过程中不会出现别劲的情况；顶部预留的注油孔可以定期补充润滑脂，维护操作十分便捷，

　　不需要将整个单元从设备上拆解下来就能完成保养作业。在实际选型应用中，这款单元更适合轻载、高速往复的运动场景，单只单元的额定动载荷可以满足大部分小型自动化设备的负载需求，如果是偏载较大的工况，也可以采用两只单元配对安装的方式，提升整体导向结构的抗倾覆能力，避免运动过程中出现滑块偏转的问题。外壳的边角位置做了小倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少部件安装时与周边结构件的干涉风险，哪怕是安装空间比较紧凑的小型设备里，也能顺利完成装配。
