40W功率定焦蓝光激光雕刻模组结构

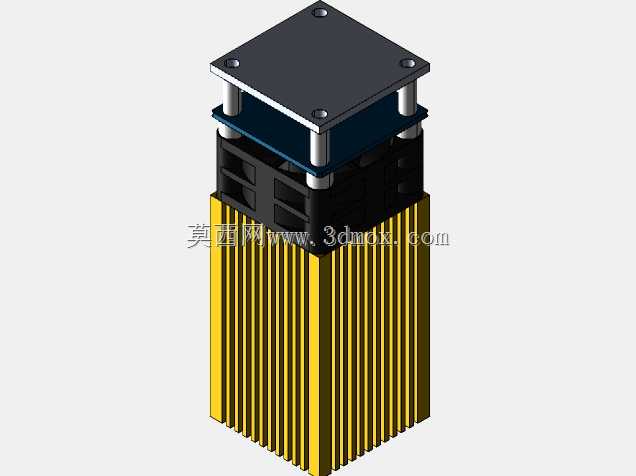

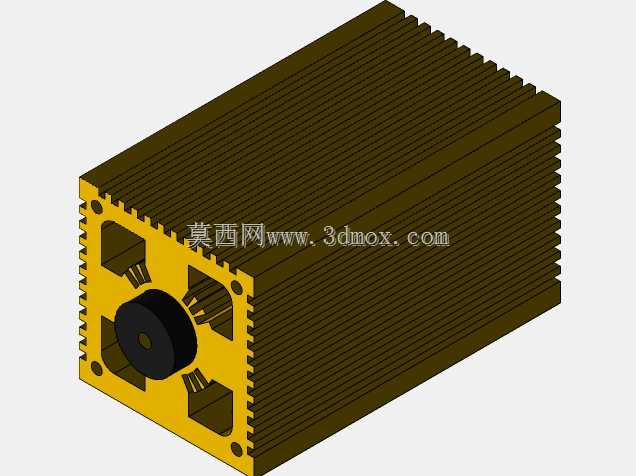

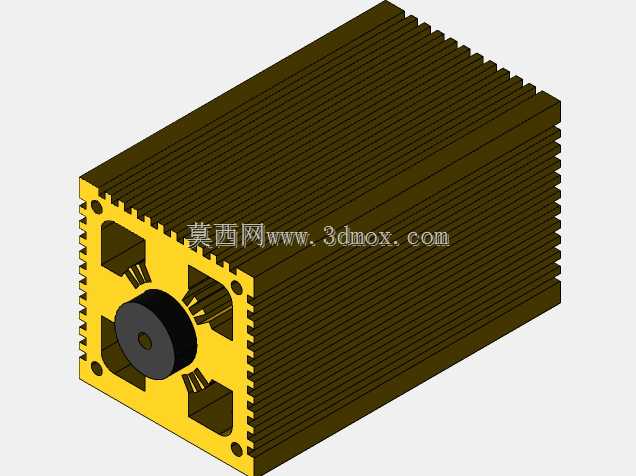

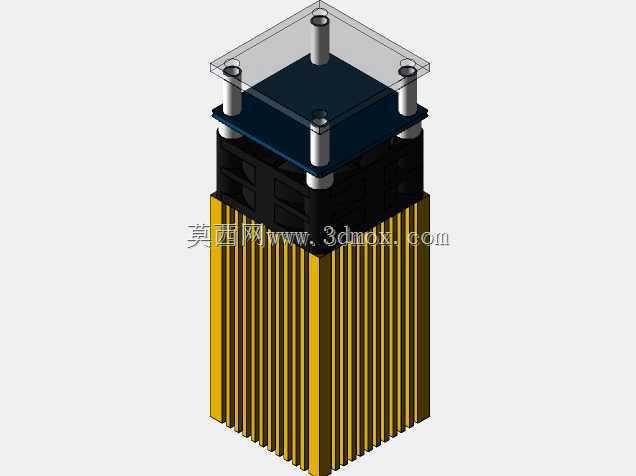

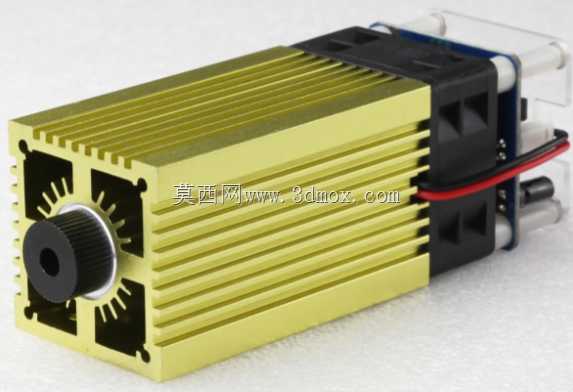

　　这款40W功率的激光雕刻模组，是桌面级激光加工设备的核心执行部件，常被集成在小型数控雕刻机、桌面打标设备、DIY激光切割平台上，完成薄木片、皮革、亚克力、纸质材料的表面刻蚀与浅度切割作业，也可用于非金属工件的表面标记、塑胶件的毛边烧灼修整，在文创产品定制、小型手办加工、电子元件引脚裁切等场景中适配性极强。从结构设计逻辑来看，模组采用一体化挤压铝型材作为主体散热壳体，壳体表面加工出平行排布的纵向散热鳍片，鳍片间距经过热仿真优化，既保证自然对流下的散热效率，也避免鳍片过密积攒加工碎屑影响散热表现，型材内部预留了激光二极管、驱动电路板、聚焦透镜组的安装腔位，各腔位之间设置定位挡边，装配时无需额外工装即可完成部件的同轴度定位，

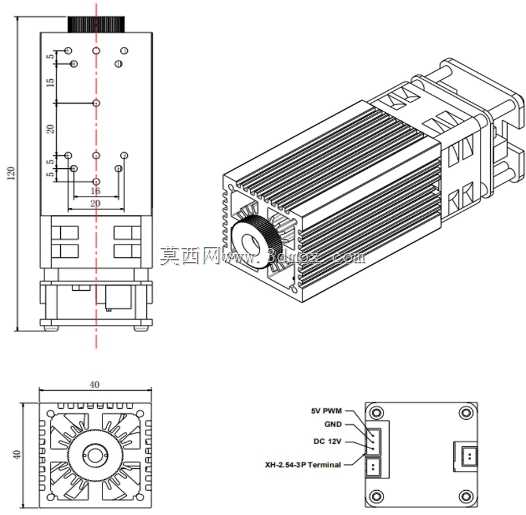

　　能有效降低组装环节的调校成本。模组的出光端设计了齿轮状调焦环，调焦环表面滚花处理后摩擦力充足，操作人员可手动旋转调整透镜与工作面的距离，快速匹配不同加工厚度的材料焦距，出光口周边做了镂空散热槽，能将激光工作时产生的热量快速导出，避免高温传导至透镜组造成光学元件镀膜老化。尾部集成了驱动电路模块与散热风扇安装位，供电与信号接线采用侧出式走线设计，接线位置预留了走线槽与固定卡扣，避免设备移动过程中线缆拉扯造成接线松脱，驱动模块与激光二极管之间设置了隔热垫层，阻断散热壳体的高温向电路部分传导，保障电路元件长期工作的稳定性。安装边界方面，模组整体为长方体构型，两侧预留了标准M3螺纹安装孔，孔位间距适配市面上主流的桌面雕刻机滑块安装尺寸，

　　可直接固定在2020、4040系列铝型材机架的运动滑台上，无需额外设计转接板，整体径向尺寸控制紧凑，不会占用过多的Z轴安装空间，能适配多数小型设备的安装仓尺寸。设计过程中重点考量了连续工作的热稳定性，铝型材壳体的热容量经过核算，搭配尾部的轴流风扇形成强制风冷通道，可在满功率连续工作状态下将壳体温度控制在安全范围内，避免激光二极管因过热出现功率衰减，延长核心元件的使用寿命。
