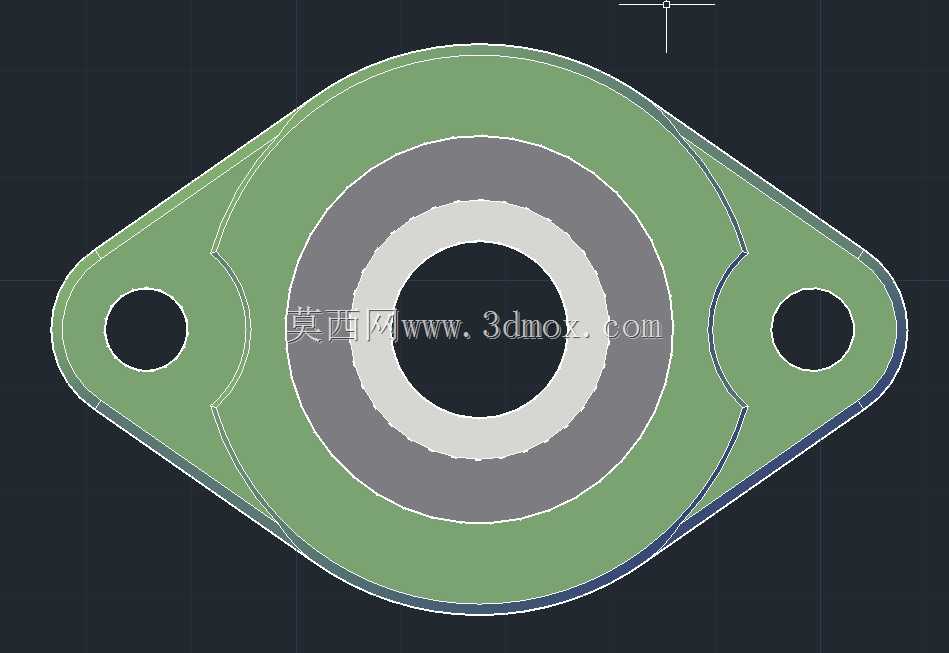

LF203菱形带座外球面轴承结构设计

　　在轻工输送线、小型食品加工设备、农用小型机具这类对安装空间有严格限制的传动场景中，菱形法兰式带座轴承的应用占比一直很高，LF203这款轴承单元的设计，就是针对这类窄空间安装需求做的结构优化。不同于立式方形座需要预留四个安装孔的操作空间，这款菱形座仅设置两个对称布置的安装孔，两个安装孔的中心距经过适配校核，刚好匹配多数小型设备侧壁预留的安装孔位，安装时不需要在设备壁板上加工大尺寸的避让沉台，两个螺栓从外侧穿入即可完成锁紧固定，哪怕是在厚度仅3mm的薄型壁板上安装，也能通过法兰面的大接触面积分散锁紧应力，避免薄壁板被压溃变形。

　　从功能特性来看，这款带座轴承的核心作用是为直径匹配的旋转轴提供径向支撑，同时补偿轴系运行中产生的少量同轴度误差——外球面轴承的外圈球面与座体内腔的球面配合面，可以在轴出现轻微挠曲、安装存在小角度偏斜时自动调心，不会因为轴系的微小不对中产生额外的附加载荷，能有效降低轴系运转的阻力，延长轴承本身和配套轴件的使用寿命。座体的法兰面做了轻微的下沉设计，安装时法兰面可以完全贴紧设备安装基面，不会因为边缘的铸造毛刺出现贴合间隙，两个安装孔的位置做了加厚凸台处理，螺栓锁紧时的压紧力直接作用在凸台结构上，不会让座体的薄壁部分产生形变，长期运行后也不会出现螺栓松动移位的问题。

　　设计这款轴承单元的三维结构时，首先要确定的是内孔的配合公差，轴承内孔与轴的配合选用过渡配合，既保证轴转动时不会和内圈出现相对滑动，又方便现场安装时的敲入装配；座体的球面内腔尺寸要和轴承外圈的球面尺寸做匹配，预留合适的配合间隙，既要保证调心动作的顺畅，又不能间隙过大导致运转时出现晃动。轴承外圈的密封结构是内置的双唇式密封圈，建模时要还原密封圈的唇口结构，这部分结构直接决定了轴承在多尘、有少量飞溅水汽场景下的使用寿命，不能做简化省略。两个安装孔的孔径按照常用的M6螺栓配套设计，孔位的对称度公差控制在0.1mm以内，避免现场安装时出现孔位错位无法穿入螺栓的问题。

　　从安装边界来看，这款轴承座的最大外轮廓是菱形的长轴方向，安装时需要预留的操作空间仅需比菱形长轴两端各大出10mm即可，满足扳手拧动螺栓的空间需求，不需要额外预留侧面的操作位置，非常适合布置在设备的边角位置。座体的中心高度经过优化，安装后轴的中心距离安装基面的高度刚好匹配多数小型传动辊筒的中心高要求，不需要额外加装调整垫片来补偿高度差，能减少现场装配的调整工作量。轴承的内圈顶部设置有紧定螺钉结构，轴穿入内孔后，拧紧两个对称的紧定螺钉即可将内圈和轴锁死，结构简单可靠，哪怕是没有专业装配经验的现场操作人员，也能快速完成轴和轴承的装配固定，不需要额外的热装、压装设备。
