带立式铸钢座外球面球轴承UC208结构

　　在轻工输送线、小型农机、食品加工传动段这类对安装便捷性有要求的场景里，带立式座外球面轴承一直是转轴支撑的常用选型，UC208作为该系列里适配中等载荷的常规型号，其结构设计完全围绕现场快速装调、补偿安装误差的实际需求展开。从结构组成来看，该部件由外球面球轴承本体与立式铸造轴承座两部分装配而成，轴承外圈的球面结构与座体内凹球面配合，可在安装初期自动补偿一定范围内的轴系同轴度误差，降低对安装基面加工精度的要求，这一特性在现场改造、非精密机加机架的装配场景中实用性极强，无需反复刮研座孔即可完成转轴的支撑固定。轴承内圈采用顶丝锁紧结构，装配时只需将内圈套入对应直径的转轴，拧紧侧面的紧定螺钉即可完成轴向与周向固定，相比传统需配合紧定套、

　　锁紧螺母的轴承安装方式，单人即可完成全流程装拆，大幅缩短设备维护的停机时间。立式座的两个安装脚为对称铸造成型，安装孔为长圆形设计，可在装配时微调轴承座的固定位置，适配机架上存在一定位置偏差的安装孔位，座体底部与安装基面接触的平面经过铣削加工，保证支撑受力均匀，避免局部应力集中导致的座体开裂。从安装边界来看，该型号轴承适配的轴径为40mm，座体总高度、安装孔中心距、安装孔孔径均符合行业通用互换尺寸，可直接替换同型号的老旧损坏部件，无需重新加工机架安装位。轴承内置的密封结构为双层接触式密封，可阻挡外界粉尘、浆液飞溅进入轴承滚道，在多尘、有轻度喷淋的生产场景下也能保持较长的润滑脂留存周期，减少日常维护的注脂频次。

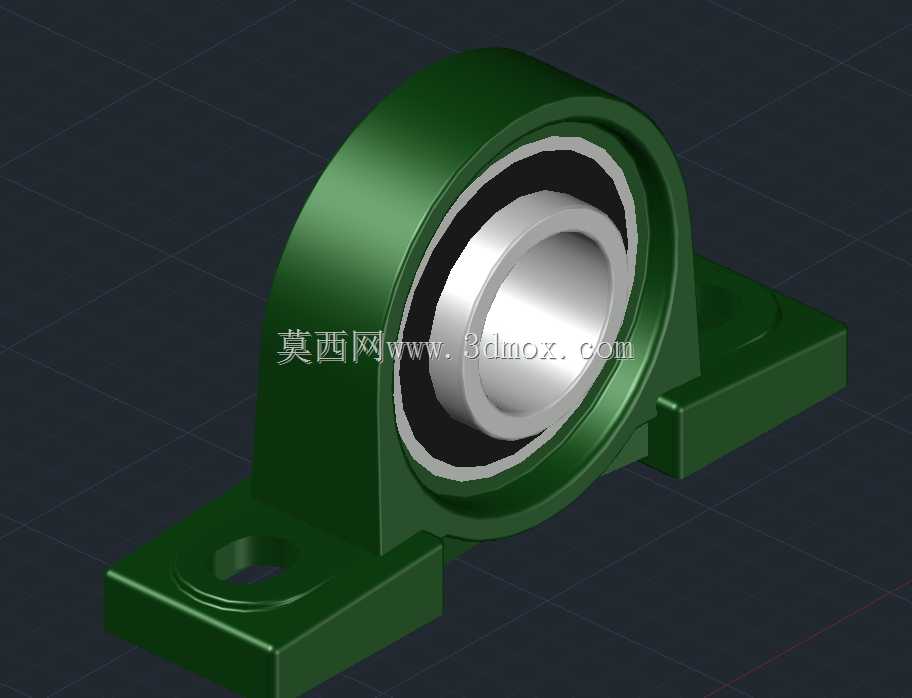

　　建模过程中完整还原了轴承内圈的顶丝孔、滚道的曲率配合、座体的铸造圆角与安装孔倒角，所有配合面的尺寸公差均参考行业通用标准设定，可直接用于设备装配干涉检查、维护备件的三维示意，也可作为非标传动结构设计时的选型参考模型，帮助设计人员快速完成轴系支撑部分的布局，提前核对安装空间是否存在干涉，避免实际加工装配时出现尺寸不匹配的问题。
