多单元模块化砂过滤处理装置结构设计

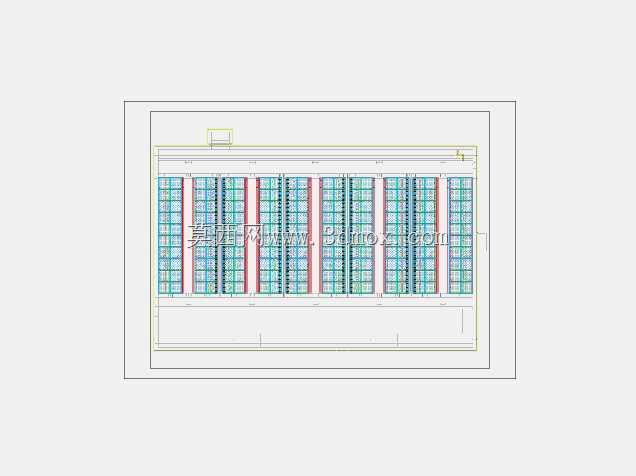

　　这套砂过滤装置的结构设计，核心面向工业给水预处理、循环水净化以及污废水深度处理环节的固液分离需求，在冶金、化工、市政供水等场景中，这类设备承担着截留水体中悬浮杂质、降低出水浊度的核心作用，是水处理工艺段中保障后续膜处理、离子交换等工序稳定运行的前置核心单元。从结构布局来看，该装置采用多组过滤单元并列排布的模块化设计思路，单组过滤单元可独立完成反洗、过滤工序切换，避免传统单罐过滤器反洗时整个系统断水的问题，并列排布的结构也让设备整体的处理通量可以根据项目需求灵活增减单元数量，适配不同规模的水处理项目，无需对整体框架做大幅改动。设计过程中首先考虑了安装边界的适配性，整体框架采用矩形落地式结构，底部预留了统一的布水、集水管道接驳空间，

　　顶部设置排气与检修口，设备侧面预留的操作间距满足日常巡检、滤料更换的作业空间需求，不需要额外搭建复杂的操作平台，降低现场安装的土建成本。功能层面，每个过滤单元内部设置分层级的布水结构，进水端通过布水板将待处理水体均匀分散到滤层上方，避免局部水流冲力过大导致滤料层出现混层、沟流问题，滤料层采用级配石英砂填充，不同粒径的滤料从上到下按粒径递增排布，既保证表层可以截留大粒径悬浮物，深层滤料也能吸附细小杂质，提升整体过滤精度。反洗工序的结构设计上，每个单元独立设置反洗进水与排水通道，反洗时水流从底部集水装置向上均匀托起滤层，让截留的杂质随反洗水流从顶部排水槽排出，反洗强度通过管道上的限流结构控制，避免滤料随反洗水流失。

　　设备整体的外部框架采用型钢焊接成型，所有过流部件的连接位置都预留了密封结构安装位，避免运行过程中出现跑冒滴漏问题，侧面的观察位可以直观看到滤层的污染程度，方便运维人员判断反洗周期。从安装尺寸来看，整体宽度适配常规工业厂房的门洞尺寸，设备进场不需要对建筑结构做拆改，底部的安装地脚预留了调节余量，可以抵消现场地面的平整度误差，保证设备水平放置，避免运行时因倾斜导致布水不均影响过滤效果。
