3/4英寸接口水过滤器结构设计

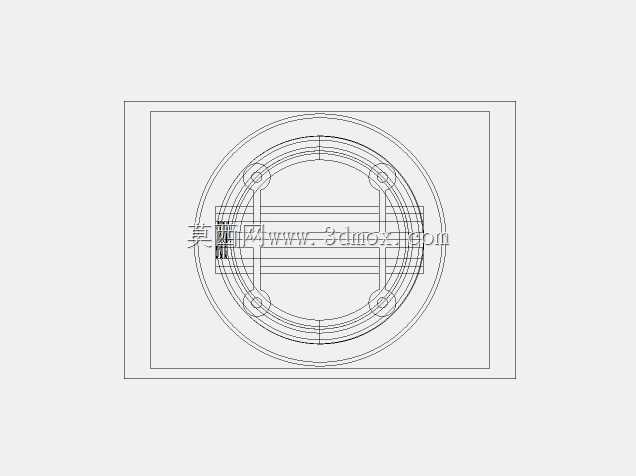

　　这款3/4英寸规格的水过滤器，主要适配民用供水、小型工业循环水支路、设备冷却水回路等场景的杂质拦截需求，在实际管路系统中承担前端粗滤职能，避免水中悬浮颗粒、泥沙、锈蚀碎屑进入后端精密阀件、换热元件或用水终端，造成流道堵塞、密封面磨损、设备换热效率下降等问题。从结构设计来看，整体采用圆形法兰式端盖配合筒状主体的布局，端盖上均匀布置四个安装孔，可直接与同通径的管路法兰对接，安装孔的位置度公差控制在±0.1mm范围内，保证对接时螺栓可顺利穿入，无需额外修配。端盖与主体的配合面设计有密封槽，可嵌入O型橡胶圈实现静密封，额定工作压力下无渗漏风险，密封槽的深度与宽度按照橡胶圈压缩率25%-30%的工程经验值设定，兼顾密封可靠性与装配便捷性。

　　内部过滤腔的流道设计采用径向进水、中心出水的结构，水流从端盖周边的进水区域进入滤腔后，穿过滤元从中心通道流出，这种流道布局可让杂质均匀沉积在滤元外侧，避免局部堵塞过快，延长滤元的反冲洗或更换周期。从安装边界来看，整体轴向尺寸紧凑，法兰端的外径与3/4英寸标准管路法兰尺寸完全匹配，安装时不需要额外加装变径接头，可直接串接在现有管路中，安装空间仅需预留出端盖螺栓拆装的操作空间即可，无需大幅改动原有管路布局。在实际选型应用中，这类小通径水过滤器常被用在楼宇分户供水入户端、小型加工设备的冷却水进水端、园林灌溉系统的支路前端，针对不同的过滤精度需求，可在滤腔内更换不同目数的滤网，适配从50目到200目的常规过滤需求，主体结构无需改动。

　　设计过程中充分考虑了日常维护的便捷性，端盖与主体采用螺栓紧固连接，拆卸时只需松开四个紧固螺栓即可打开端盖，取出内部滤元进行冲洗或更换，整体拆装过程无需专用工具，普通运维人员即可完成操作。结构的壁厚设计按照1.0MPa工作压力进行强度校核，选用常规工程塑料或黄铜材质均可满足强度要求，不同材质选型可适配饮用水、工业循环水、轻度腐蚀性水体等不同介质的使用需求，法兰端面的平面度公差控制在0.05mm以内，保证对接时密封面可完全贴合，避免因端面不平造成的渗漏问题。
