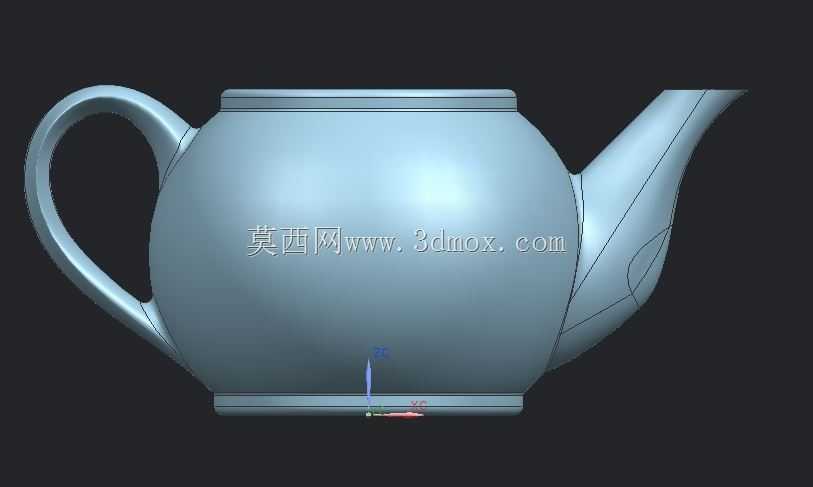

玩具模具用圆弧曲面壶身水壶造型

　　这款壶类造型的设计初衷是服务于儿童过家家类塑料玩具的注塑模具开发，在前期建模阶段就充分考虑了玩具量产的脱模需求与使用安全性。整体壶身采用大圆弧过渡的饱满曲面，没有尖锐棱角，所有分型线位置都做了0.3mm的圆角避让，避免注塑生产时出现飞边毛刺，同时也能防止儿童玩耍时被划伤。壶嘴部分做了内收式的流道设计，内壁曲面做了顺滑的拔模斜度，角度控制在1.5度，既保证注塑时熔体能够顺利填充到壶嘴最前端，也能让玩具模拟倒水时的水流轨迹更贴近真实水壶，不会出现水流四散的情况。把手部分采用了贴合儿童手掌抓握的弧度，截面做了椭圆化处理，宽度设置为22mm，刚好适配3-6岁儿童的抓握尺寸，把手与壶身的连接位置做了加厚的加强筋结构，

　　筋位厚度控制在壶身壁厚的0.6倍，避免注塑时出现缩痕，同时也能提升把手的抗扭强度，防止儿童反复掰扯时出现断裂。壶身底部做了一圈平整的定位凸台，凸台高度为2mm，既可以作为模具顶出的受力面，也能保证玩具放置在平面上时的稳定性，不会出现晃动歪斜的情况。建模过程中所有曲面都做了G2连续处理，保证外观面的顺滑度，没有出现曲面褶皱或者接痕，后续模具抛光时可以直接顺着曲面走向做镜面处理，减少抛光的工作量。壶口位置做了内嵌式的台阶结构，方便配套的壶盖做卡扣配合，台阶的配合间隙控制在0.15mm，既保证壶盖能够轻松开合，也不会出现松动脱落的情况。整体壁厚均匀控制在1.8mm，没有出现壁厚突变的位置，避免注塑时出现气泡、缺胶等成型缺陷，所有的转角位置都做了等R角处理，保证熔体在型腔内的流动速度均匀，减少成型周期内的应力残留，提升玩具成品的抗摔性能。
