桁架臂式斗轮挖掘设备三维设计

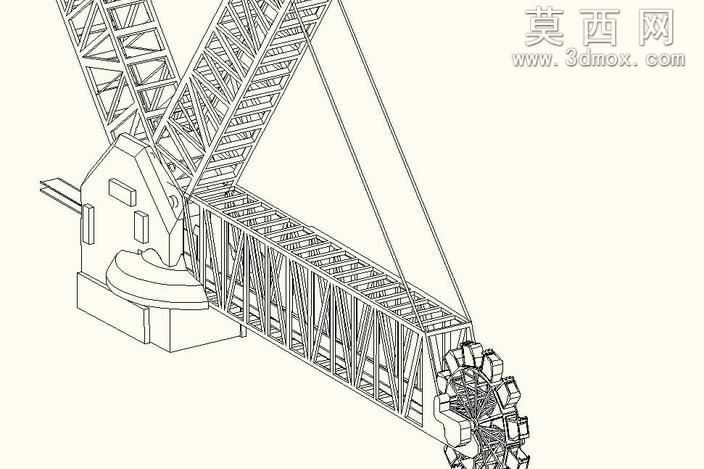

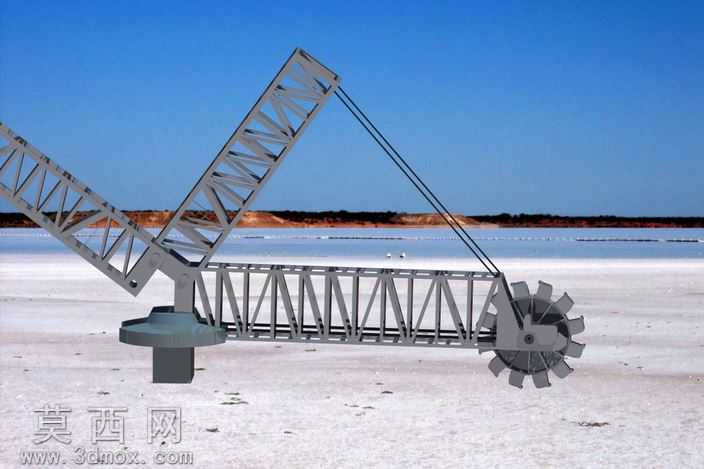

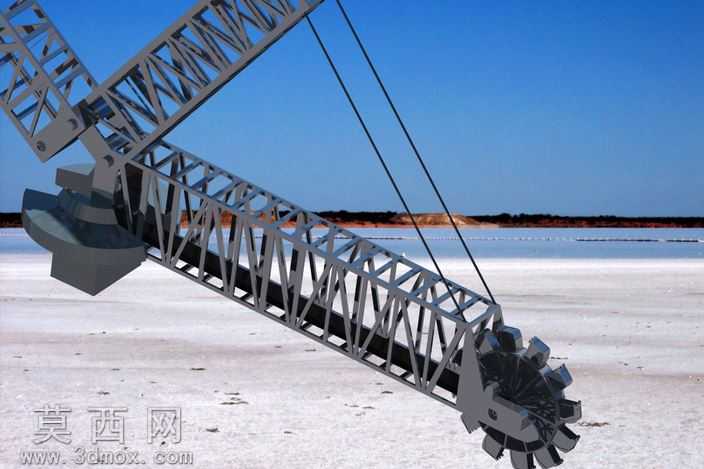

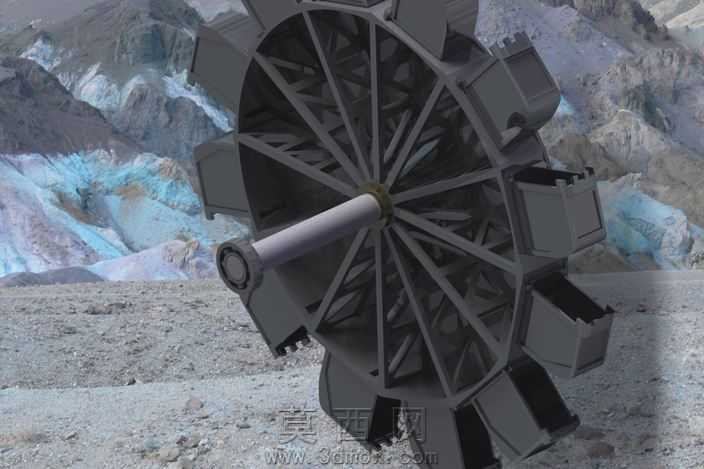

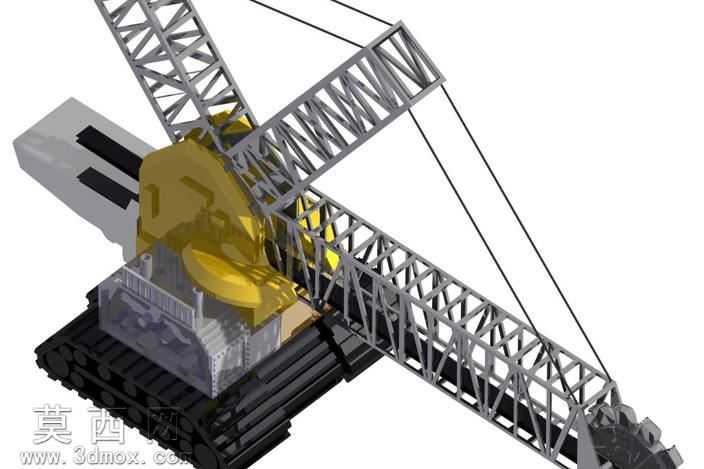

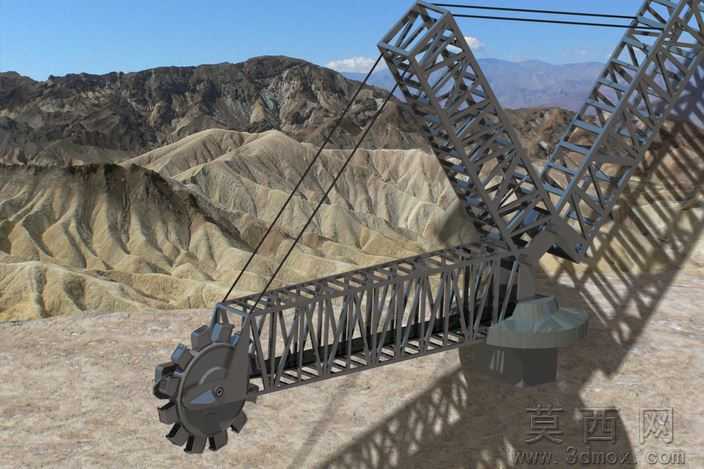

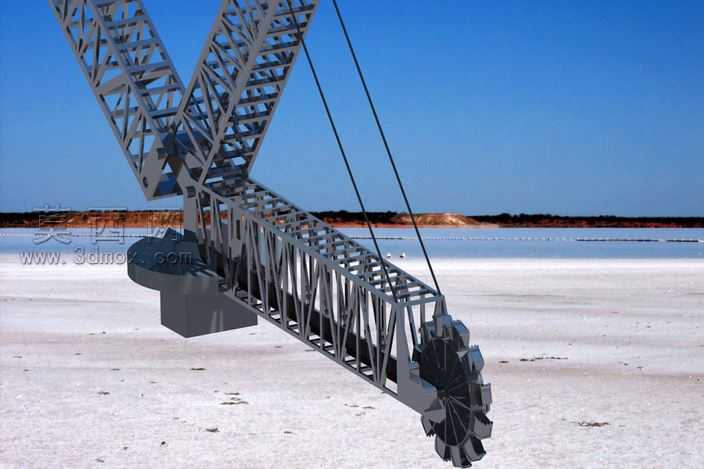

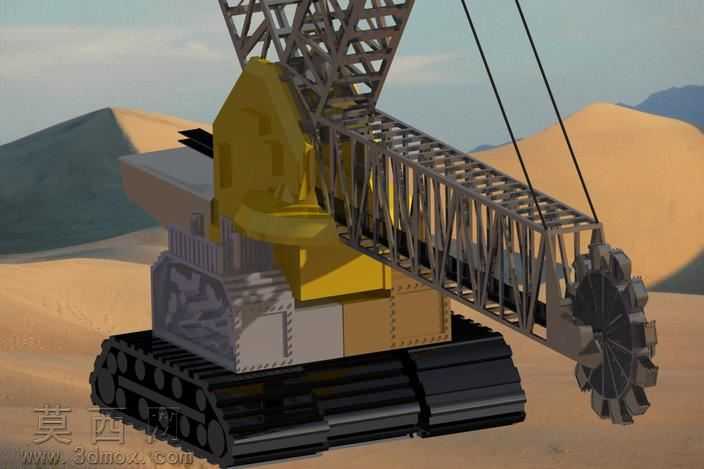

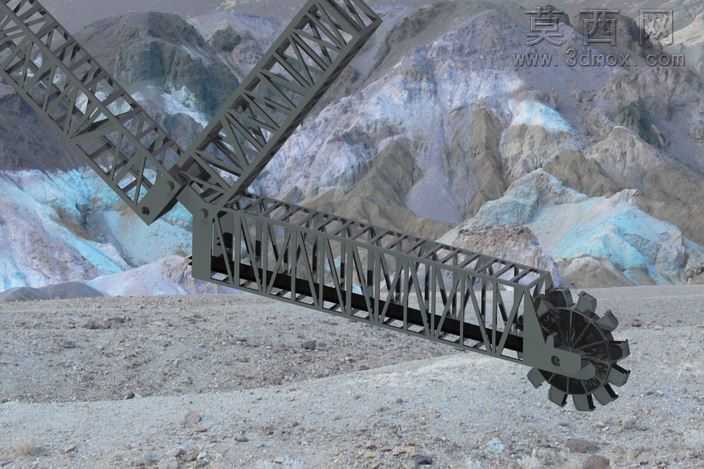

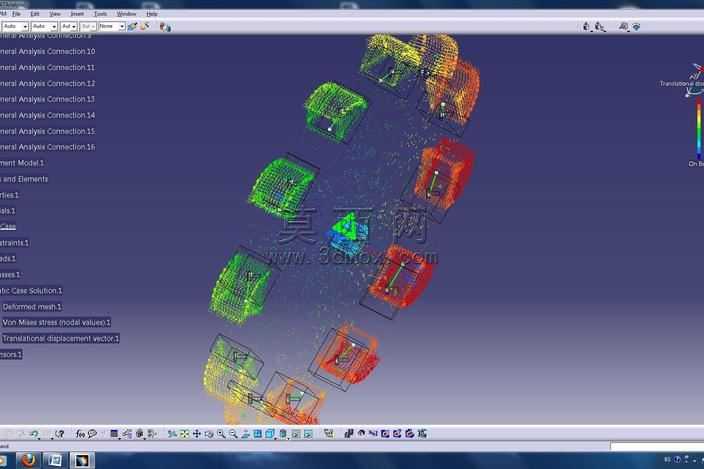

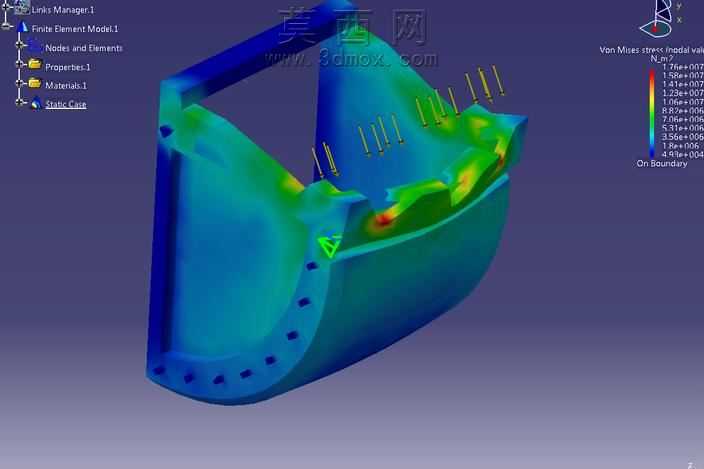

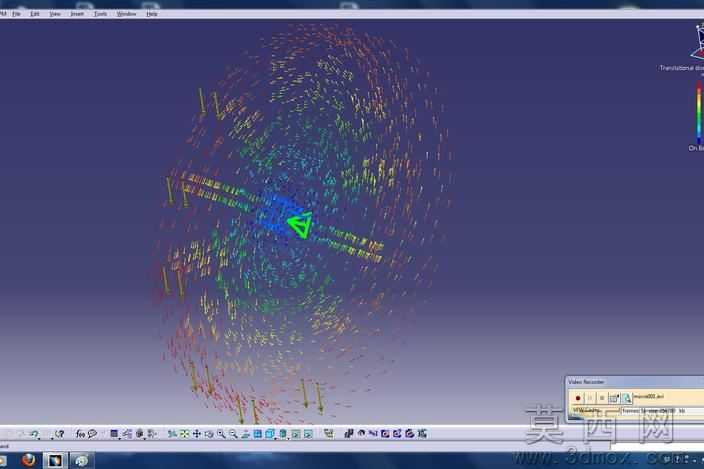

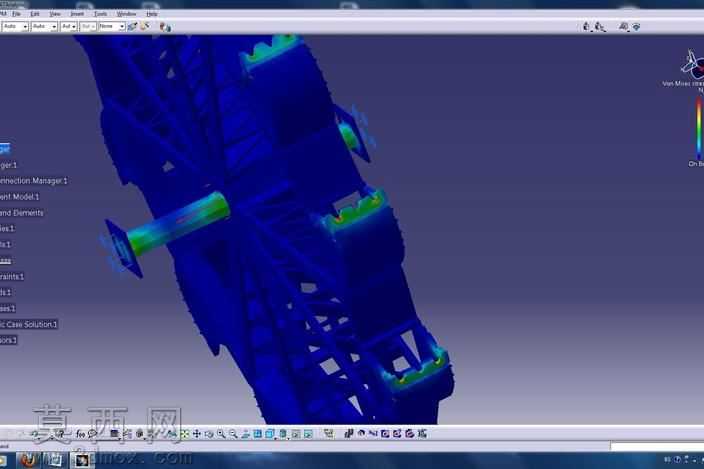

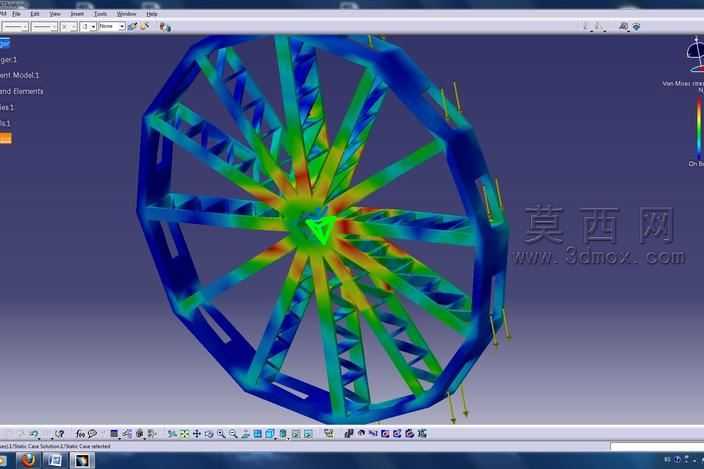

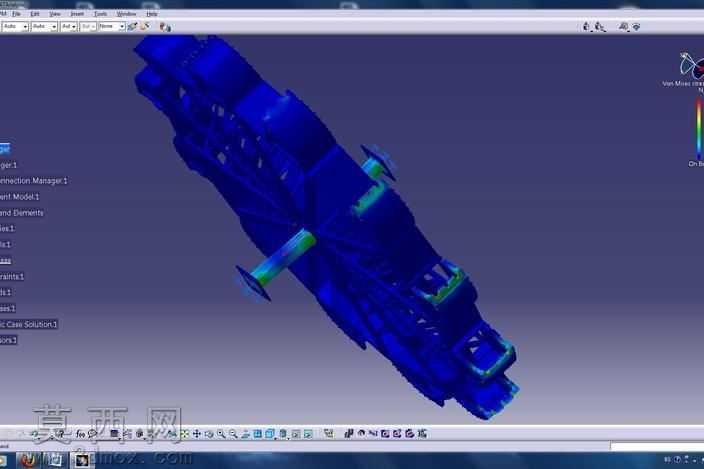

本作品为斗轮挖掘机的三维参数化建模成果，建模阶段以工程实际应用中的斗轮挖掘机结构为参考基准，采用自底向上的装配建模思路完成整体搭建。首先对斗轮挖掘机的核心功能部件进行独立建模，包含前端斗轮工作装置、桁架式臂架结构、回转支承平台、下部行走基座等核心模块，建模过程中严格遵循机械设计的尺寸比例规范，对桁架臂的弦杆、腹杆的排布结构进行了精细化还原，每一处杆件的连接节点都按照焊接结构的实际形态做了细节处理，保证结构的力学合理性与外观还原度。斗轮工作装置部分，对料斗的排布、轮体的辐条结构、驱动端的连接法兰都做了参数化定义，可根据不同的作业工况参数快速调整斗轮直径、料斗容积等关键尺寸。臂架部分采用空间桁架结构建模，通过线性阵列与约束装配完成数百根杆件的快速排布，同时对臂架的拉索连接点、变幅机构铰接点做了精准的位置定位，保证后续运动仿真的可行性。上部回转平台部分还原了机房的外形轮廓、配重块的安装位置以及回转支承的连接结构，各部件之间的装配约束完全按照实际机械的运动副关系设置，可支持后续的回转、变幅、斗轮转动等动作的运动仿真。建模过程中对不同结构部件做了分层管理，金属结构件、传动部件、辅助结构分别归类，方便后续的材质赋予与渲染调整。渲染阶段针对重型机械的金属材质特性，为桁架杆件设置了带有细微氧化质感的钢材材质，斗轮料斗部分设置了耐磨合金钢材质，底座部分做了厚重的铸钢材质表现，同时搭配浅素色背景突出设备的结构线条，通过线稿与实体结合的展示方式，清晰呈现出整机的结构组成与空间布局，既满足工程结构展示的需求，也可作为矿山机械教学、方案展示的数字化三维素材。
