谷类作物作业输送传动结构三维设计

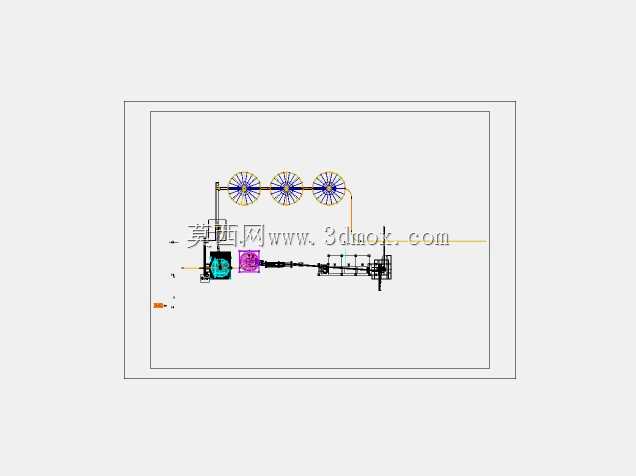

　　这套结构设计主要面向大田谷类作物产后处理环节的输送、清选关联工位，在中小型粮食处理线、移动式田间收储辅助设备上都能找到适配场景。从结构排布来看，三组平行布置的轮盘组件承担物料匀料、导向的核心作用，轮盘间距按照常规谷类作物籽粒的堆积角参数做了适配，避免物料在输送过程中出现局部堆积、卡滞的问题。轮组下方的传动链路采用分段式轴系设计，不同轴段通过联轴器做扭矩传递，每段轴的支撑位都预留了标准轴承安装位，安装边界上，整套结构的横向安装基准面与设备主框架的连接孔位采用等间距排布，适配行业内通用的40系、50系工业铝型材框架的安装孔距，不需要额外做转接板加工就能完成固定。管路部分的走向沿着轮组出料切线方向布置，

　　管路弯折半径按照谷类物料的气力输送临界流速做了核算，避免输送过程中出现物料沉积堵管的问题，管路接口处预留了快装接头的安装位，方便现场根据工位布局调整管路延伸方向。设计过程中优先考虑了易损件的快换需求，轮盘与轴的连接采用键连接加顶丝固定的方式，不需要拆解整套传动链路就能单独更换磨损的轮盘，日常维护的拆装效率比一体式轮组结构提升近四成。结构的竖向安装尺寸控制在常规粮食处理设备的侧装空间范围内，不会额外占用设备上方的进料口操作空间，底部的传动组件外侧预留了防护罩安装位，安装后能完全覆盖传动外露部分，满足作业现场的安全防护要求。从受力角度看，轮组的支撑臂采用变截面设计，在靠近轴系固定端的位置做了加厚处理，

　　能承受满负荷输送时物料冲击带来的交变载荷，避免长期运行出现臂体变形的问题。整套结构的各个部件都做了模块化拆分，不同模块之间的连接都采用标准紧固件，在做同类型不同处理量的设备改型时，只需要调整轮组数量、轴段长度就能快速适配，不需要重新做整体结构的重新建模，能大幅缩短同系列设备的设计迭代周期。
