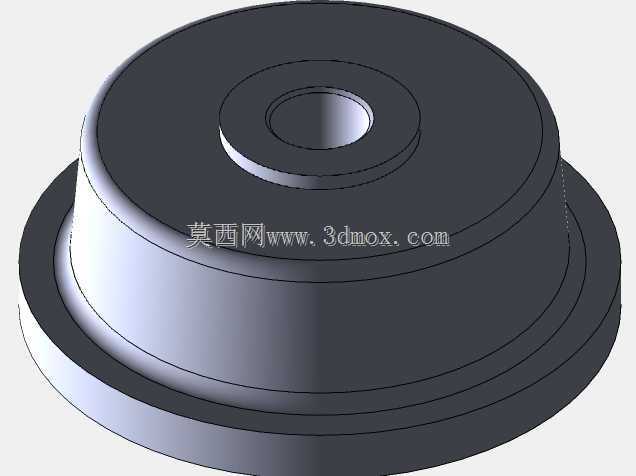

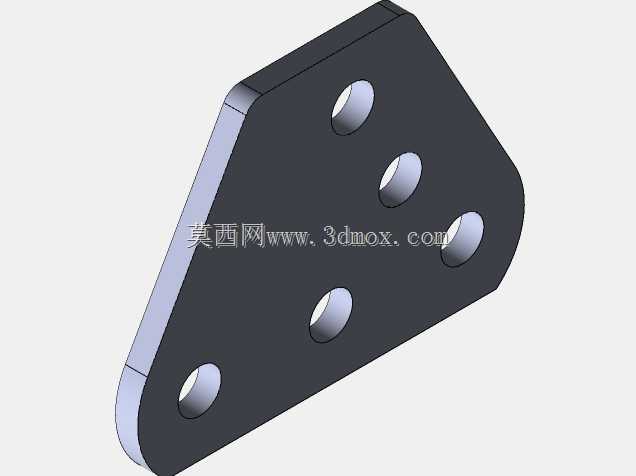

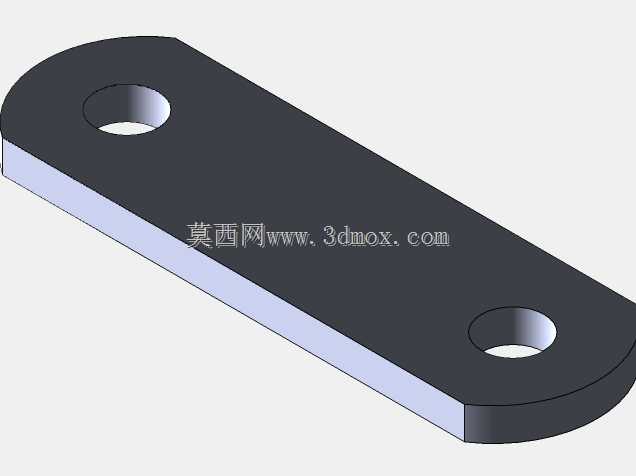

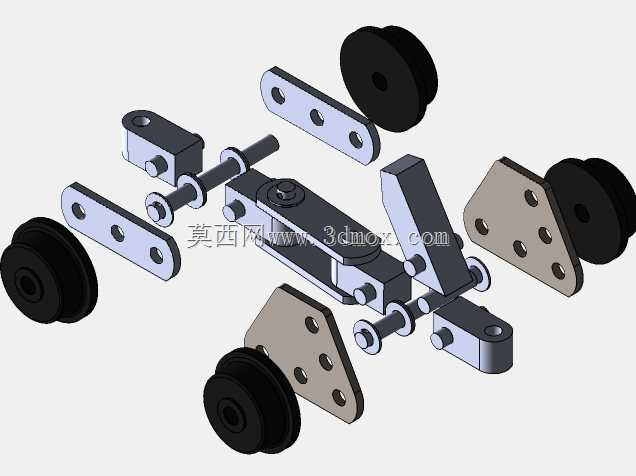

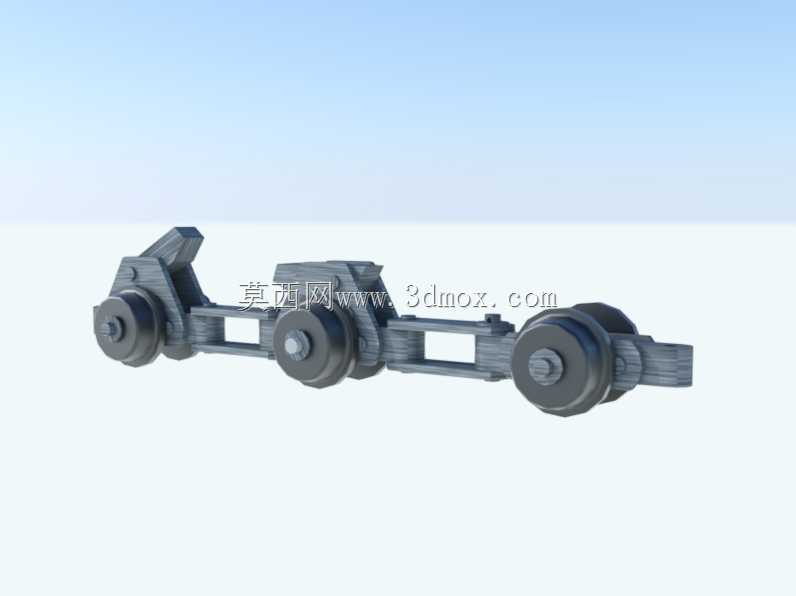

该结构属于轨道车辆走行系统的核心承载部件,主要应用于厂内轨道输送线、小型工矿轨道车、景区有轨观光车辆的走行端,承担整车载荷传递、轨道导向、走行缓冲的核心功能,区别于干线铁路高速转向架,该结构采用轻量化模块化设计,适配低速、固定线路、小转弯半径的应用场景,无需复杂的一系二系悬挂结构,可直接适配15-30kg/m的轻型钢轨轨型,安装边界可根据轨距灵活调整侧梁间距,适配600mm、762mm、900mm等多种常见窄轨轨距要求。从设计逻辑来看,该结构采用三段式侧梁拼接结构,轮组通过轴承座直接固定在侧梁下方,每侧配置三个走行轮,中间轮位略低于两端轮位,可在小半径曲线通过时减少轮缘与钢轨的侧磨,同时保证至少两个轮对始终与轨面接触,避免单点脱轨风险;侧梁上方预留的安装支座可直接与车架底部的连接座通过螺栓紧固,无需额外焊接转接件,降低现场安装的调整工作量,侧梁中部的镂空结构在保证整体抗弯强度的前提下,有效降低了走行部的自重,减少轮对的垂向动载荷。从功能特性来看,该走行结构的轮组采用整体式铸钢轮芯搭配耐磨轮缘,轴承采用密封式深沟球轴承,可适应多粉尘、潮湿的工矿作业环境,日常维护仅需定期注脂润滑,无需频繁拆解检修;端部设置的止挡结构可限制车架与走行部的相对位移,避免急停时车架窜动脱出,侧梁上预留的制动安装位可适配块式制动器或轮边制动盘,可根据整车的制动需求灵活加装对应组件。在安装尺寸方面,该结构的轮对内侧距严格匹配对应轨距的安装公差要求,轮缘高度符合轻型轨道车辆的限界要求,整体安装高度可通过调整支座的垫片厚度进行微调,适配不同高度的车架安装面,侧梁两端的连接孔位采用长圆孔设计,可补偿车架加工带来的位置误差,降低整车装配的精度要求。在实际应用中,该类走行结构多用于厂区内的轨道平板运输车、地下矿井的轨道输送车、旅游景区的有轨观光小火车,相比传统的两轮对转向架,三轮组布局的接地比压更小,对轨道的平整度要求更低,可在轨道铺设精度不高的临时线路、老旧厂区线路上稳定运行,结构件多采用型材焊接后加工的工艺,制造成本低,备件替换方便,适合小批量定制化的轨道车辆配套使用。
- 全部评论(0)
- 模板大小 26.48 MB
- 售价 5金币
- 浏览次数
- 系统要求 AutoCAD,Other,SOLIDWORKS,SOLIDWORKS,Rendering,KeyShot,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类 转向架
