剪式梯左侧端支撑座注塑结构件

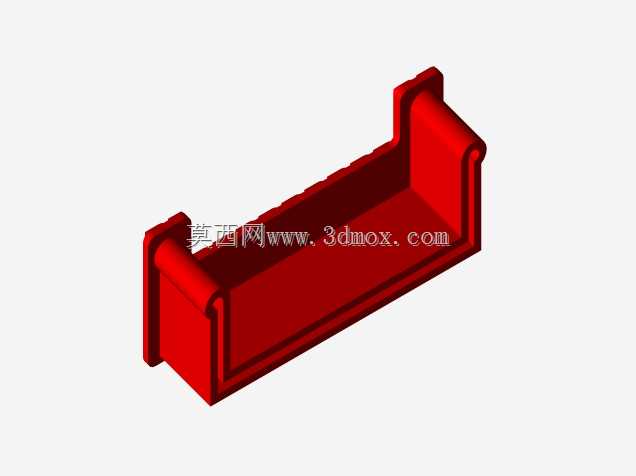

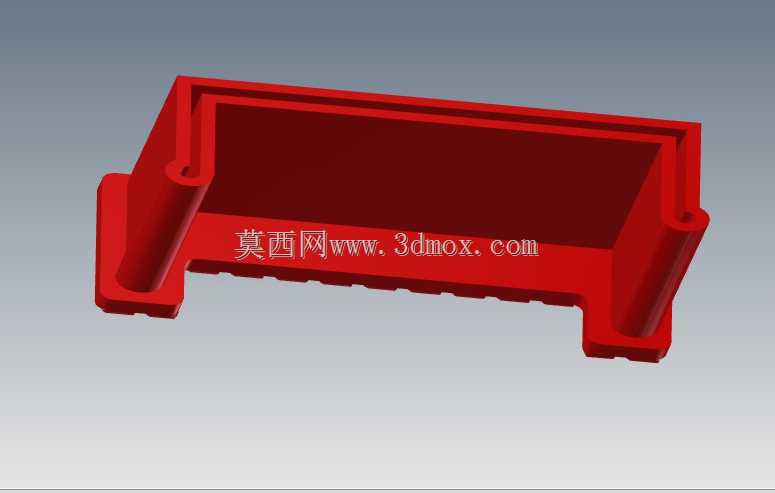

　　这款剪式梯左侧端支撑座，是梯具展开与收拢过程中承担端部限位、侧向导正以及铰接承载的核心注塑结构件，日常多用于民用便携梯、工程检修梯的端部装配场景，替代传统金属冲压件实现梯具整体轻量化，同时降低长期使用过程中的磕碰划伤风险。从结构设计逻辑来看，主体采用带围边的槽型腔体结构，腔体深度匹配梯具侧梁的型材截面尺寸，装配时可直接套接在梯梁端部，围边内侧预留的均匀排布的卡齿结构，能够在套接后与梯梁表面的防滑纹路形成咬合，避免使用过程中出现支撑座移位、脱落的问题。两侧对称设置的带通孔圆柱凸台，是剪叉臂铰接的安装位，凸台高度经过匹配计算，既保证铰接销轴的穿装长度满足剪切强度要求，又不会凸出于梯具侧梁外表面，避免收拢状态下出现结构干涉。

　　支撑座底部设置的阶梯式防滑凸棱，在梯具完全展开承重时，能够增大与地面的接触摩擦力，同时分散端部的集中应力，避免长期承重出现端部开裂。设计过程中针对安装边界做了多轮适配调整，槽体内腔的倒角尺寸匹配梯梁端部的焊接圆角，无需额外修配即可完成套接，两侧铰接孔的同轴度公差控制在0.1mm以内，保证剪叉臂转动过程中无卡滞、无异响。材质选用高强度改性PP注塑成型，在-10℃到60℃的使用环境下均可保持足够的结构韧性，避免低温脆裂、高温软化的问题，整体壁厚做了均匀化处理，壁厚差控制在0.5mm以内，减少注塑过程中的缩痕、翘曲变形风险，支撑座外侧的过渡圆角全部做了R2以上的圆弧处理，避免装配和使用过程中划伤操作人员。在实际梯具装配场景中，该部件无需额外紧固件，通过腔体与梯梁的过盈配合加上卡齿咬合即可完成固定，装配效率相比传统金属螺栓固定的结构提升40%以上，同时绝缘属性也让该款梯具可适用于低压电工作业的临时检修场景，拓展了梯具的适用范围。
