阀杆安装用圆柱假块结构设计

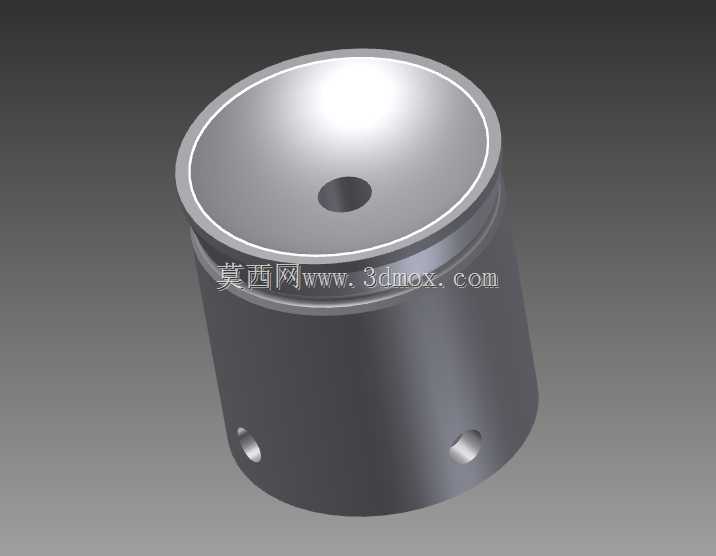

　　该零件主要应用于工业管路阀门的装配调试环节，作为阀杆装配过程中的临时替代定位件使用，在阀门总装前的阀系组件预装、行程校验工序中，可替代正式阀芯完成阀杆的同轴度定位、升降行程模拟测试，避免正式阀芯在预装调试阶段出现磕碰、密封面划伤等质量问题，降低装配环节的零件损耗率。零件整体采用圆柱回转体结构设计，主体为等直径圆柱筒体，顶部设置内凹球面结构，球面中心加工有同轴通孔，用于穿装阀杆端部的定位轴段，保证假块与阀杆的同轴度偏差控制在装配允许范围内；筒体侧壁对称加工有两个径向通孔，用于穿装定位销，实现假块与阀杆的周向固定，避免调试过程中假块与阀杆发生相对转动，影响行程测试数据的准确性。从安装边界来看，零件的外径尺寸与对应规格阀门的阀腔内径匹配，

　　装配后假块外壁与阀腔内壁保留合理的滑动间隙，既不会出现卡滞问题，也不会因间隙过大导致阀杆晃动，影响调试精度；顶部内凹球面的曲率与正式阀芯的密封面曲率一致，可模拟阀芯在阀腔内的落座状态，准确校验阀杆的升降行程是否满足设计要求，保证阀门开关位置的行程参数符合设计标准。设计过程中优先考虑了零件的拆装便捷性，侧壁销孔采用通孔设计，定位销可快速插拔，完成调试后可快速将假块从阀杆上拆除，更换正式阀芯，不会额外增加装配工序的操作时长；零件整体无复杂异形曲面，采用常规车削、钻削工艺即可完成加工，加工成本低，可作为阀门装配工位的通用工装重复使用，适配同通径规格的多款截止阀、调节阀的预装调试作业。在实际装配场景中，

　　该假块可有效解决预装阶段正式阀芯密封面易损伤的痛点，尤其是带硬质合金密封面的高压阀门，单只阀芯的加工成本较高，采用假块完成预装调试后再装配正式阀芯，可大幅降低生产过程中的废品率，同时该假块的对称结构设计，无需区分安装方向，可降低一线装配人员的操作难度，减少装配失误的概率。
