螺纹连接组件及配套衬套销钉结构

　　这套螺纹连接结构主要面向小型机电设备、通讯终端内部的模组固定场景，解决狭小安装空间内的部件定位与可拆卸锁紧需求，常见于手持通讯设备内部板件与壳体的连接、小型传感模组的快装固定工位，替代传统胶粘或不可拆铆接结构，方便后期运维拆解与部件替换。整套结构包含带外螺纹的锁紧销、配套盲孔锁紧螺母、定位衬套三个核心零件，各零件间的配合公差经过适配，既保证连接后的轴向锁紧力满足振动工况下的防松要求，又不会因过盈量过大导致安装时螺纹咬死或衬套变形。设计过程中优先考虑了安装操作的便捷性，锁紧销端部做了导向倒角，插入衬套时无需精准对位即可顺利滑入配合位，衬套外径与安装基座的孔位采用过渡配合，压入后不会出现径向窜动，同时衬套端面与基座表面齐平，

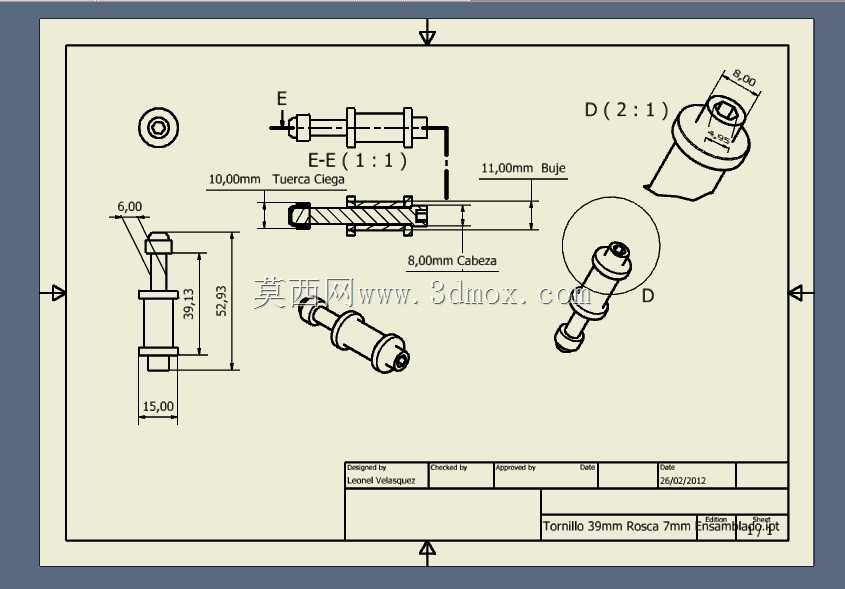

　　不会额外占用安装空间。从尺寸边界来看，锁紧销总长度控制在52mm左右，螺纹段长度39mm，适配7mm规格的标准内螺纹，头部直径8mm，可适配常规规格的内六角扳手进行锁紧操作；配套的盲孔螺母长度10mm，外径与衬套内径匹配，衬套总长度11mm，压入基座后两端伸出量控制在合理范围，不会与周边相邻部件产生运动干涉。局部放大的剖面结构清晰展示了螺纹啮合的有效长度，以及螺母与衬套端面的贴合面设计，贴合面采用平面精加工处理，锁紧后可形成足够的静摩擦力，避免设备受振动冲击时出现螺纹回松。销钉的光杆段与衬套内孔的配合间隙控制在0.02mm以内，既保证销钉可顺利穿入，又能限制被连接件的径向位移，保证连接后的定位精度。整套结构没有多余的冗余设计，

　　所有尺寸都围绕安装空间的最小边界做了优化，头部的六角沉孔深度经过核算，可承受常规锁紧力矩下的扳手作用力，不会出现拧花或崩裂的问题，适合批量加工生产，在小型通讯设备、便携检测仪器的内部结构连接中具备较强的通用性，可直接适配不同厚度的被连接板件，通过调整锁紧销的拧入深度即可适配1-8mm厚度范围的板件连接需求，无需额外定制不同长度的紧固件。
