双轮起重导向滑轮结构设计

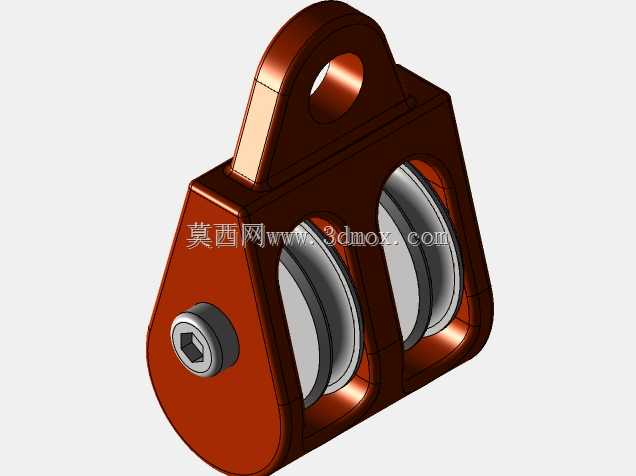

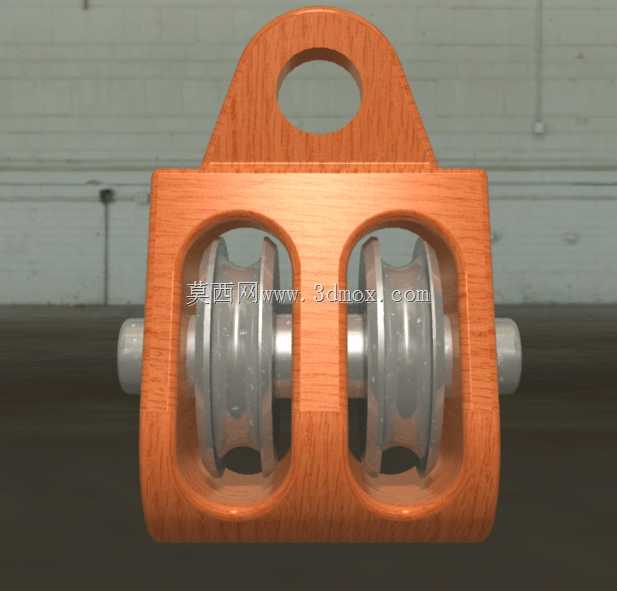

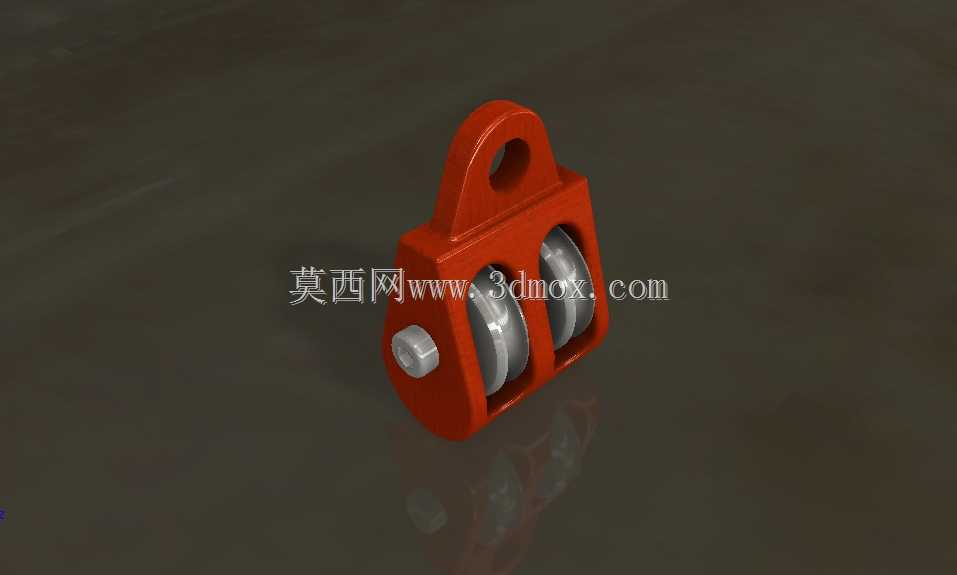

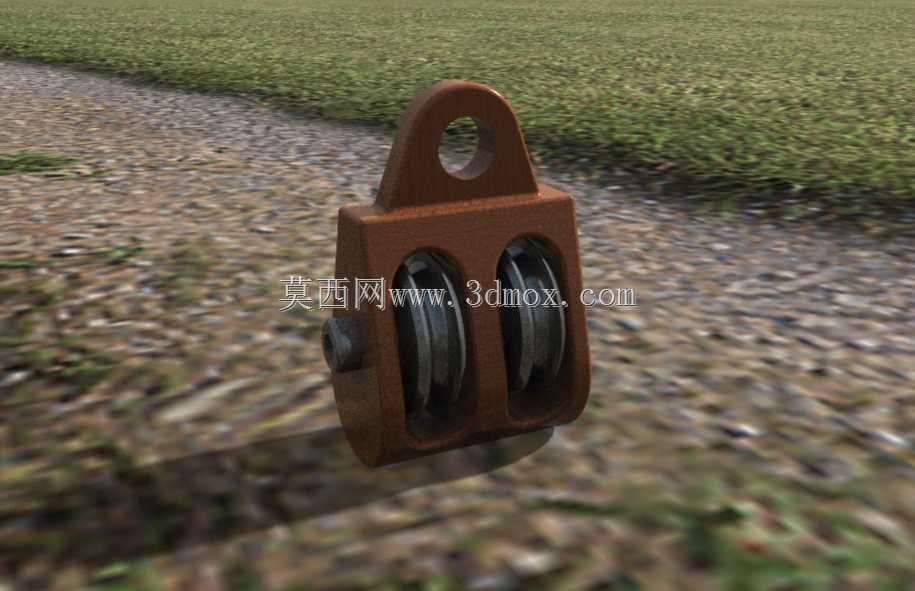

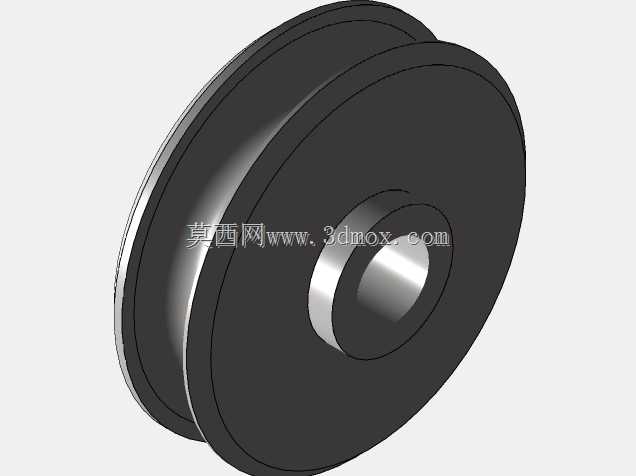

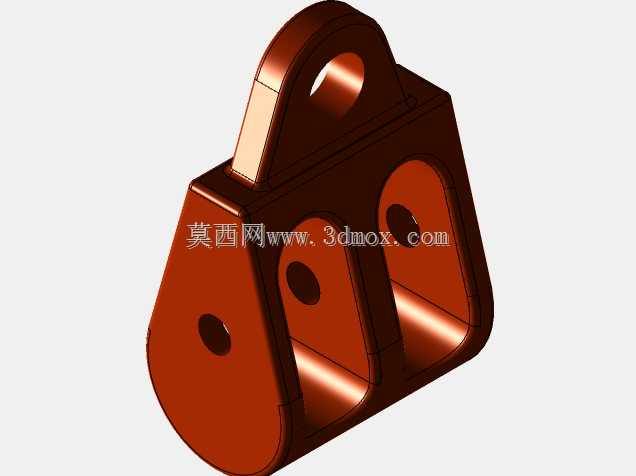

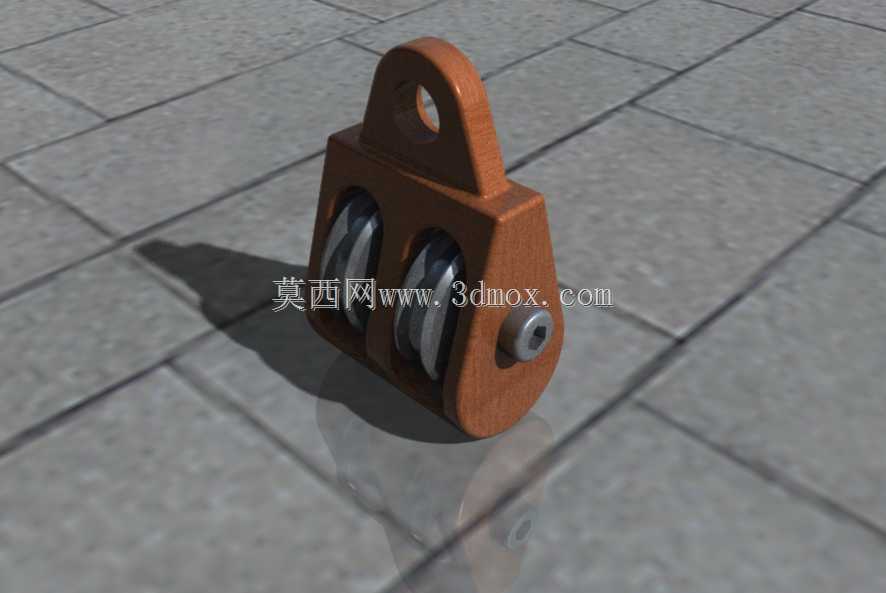

　　这款双轮滑轮结构主要面向轻型吊装、绳索导向类作业场景设计，在小型起重作业、户外绳索牵引、生产线物料移位、舞台布景吊挂等场景中都能适配使用，核心作用是改变绳索施力方向，同时通过双轮槽的结构分散绳索受力，降低单轮承载时的绳索磨损速率，提升作业过程的绳索传动稳定性。从结构设计逻辑来看，整体采用一体式酚醛树脂类基座作为承载主体，顶部设置带通孔的吊耳结构，可直接通过销轴、卸扣与固定挂点或移动吊具连接，安装时无需额外加工连接基座，吊耳的通孔尺寸适配常规M12-M16规格的连接销轴，能覆盖多数轻型吊装场景的安装边界需求。基座内部并列布置两个金属材质滑轮轮体，轮体表面加工有适配直径8-12mm绳索的圆弧槽，槽面做抛光处理，

　　减少绳索滑动过程中的摩擦损耗，两个轮体之间预留2mm的间隙，避免绳索在轮槽内发生干涉卡滞。轮体中心采用不锈钢销轴作为转动支撑，销轴一端设置防脱挡边，另一端通过内六角螺钉锁紧固定，既保证轮体转动的同轴度，也能避免长期使用后销轴脱出引发安全隐患。从安装尺寸来看，整体基座高度控制在120mm以内，宽度85mm，厚度方向尺寸40mm，属于紧凑型的双轮滑轮结构，在狭窄的安装空间内也能完成布置，不会因为结构体积过大影响周边部件的排布。设计过程中特意将基座的边角做了R3-R5的圆角过渡处理，避免安装和使用过程中尖锐边角划伤操作人员或磨损绳索，基座表面做哑光耐磨处理，长期在户外或多粉尘场景使用也不易出现表层脱落锈蚀的问题。轮体的转动阻尼经过调校，

　　空载状态下转动顺滑无卡滞，带载状态下不会出现轮体窜动、绳索脱槽的问题，双轮的布置方式可以同时穿入两根独立绳索，实现双路绳索的独立导向，也可以单根绳索依次绕过两个轮体，实现更大倍率的省力传动，适配不同的作业需求。在实际选型使用时，需要注意匹配对应直径的绳索，避免绳索过粗卡入轮槽间隙，或是过细导致绳索与轮槽接触面积不足加剧磨损，顶部吊耳的连接销轴需要加装开口销做防脱处理，确保承载状态下连接结构的可靠性。
