法兰式三通手动工业球阀结构设计

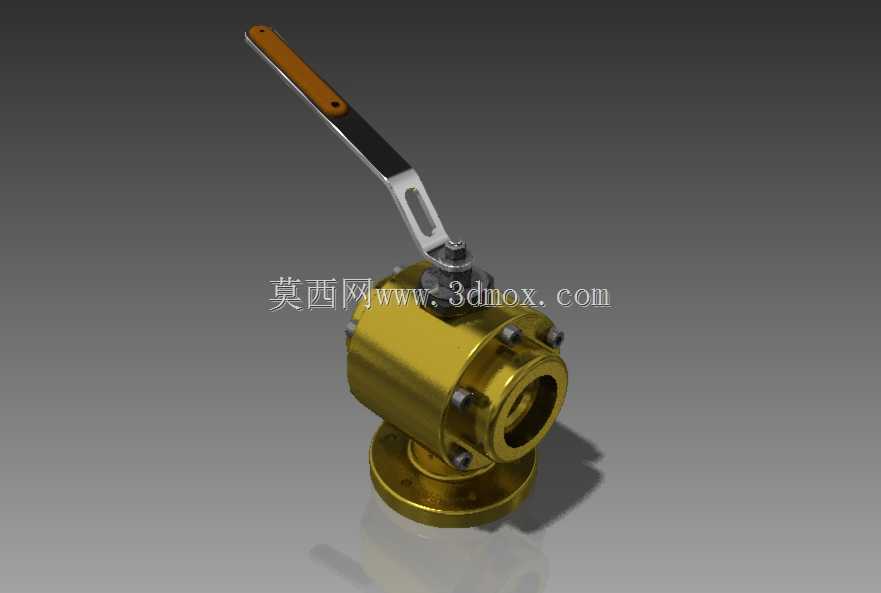

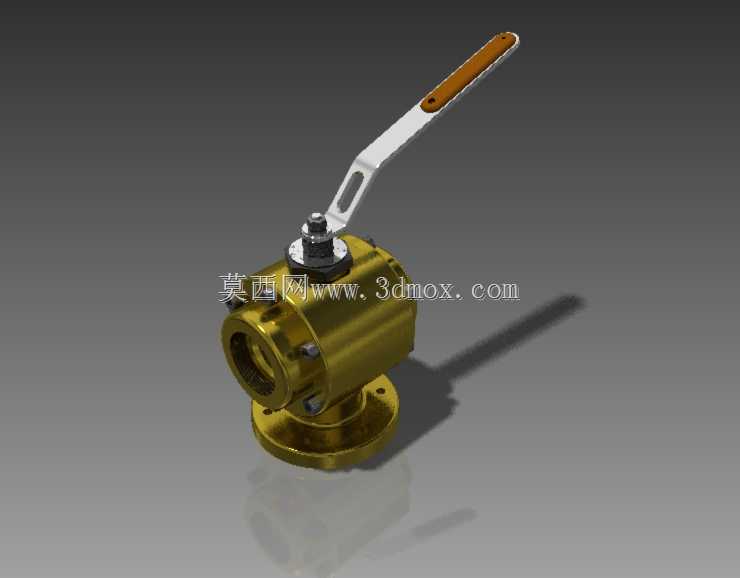

　　这款三通法兰球阀主要面向多通路流体换向的工业管路场景，常见于化工介质输送、暖通循环水系统、小型液压站油路分配等需要对流体流向进行切换或合流的工位，相比两通阀可减少管路中阀门的布设数量，降低管路泄漏点与流体阻力损失。阀体采用下方法兰作为主安装接口，侧部预留水平通路口径，安装时需匹配对应压力等级的法兰垫片，通过螺栓组完成与管路法兰的紧固，安装边界需预留手柄扳动的操作空间，避免手柄转动行程内与周边管路、支架产生干涉，手柄全开全关的扳动角度为90度，操作工位的预留空间需覆盖手柄从水平到垂直的完整转动轨迹。阀体主体采用黄铜材质加工，适配水、低压油气、弱腐蚀性流体的输送工况，密封结构嵌装在球体与阀体的配合面，可保证通路切换过程中的密封可靠性，

　　减少内泄漏风险。设计过程中优先考虑了操作力矩的平衡，加长手柄的力臂设计可降低手动操作的扳动力，即便在管路带压状态下，操作人员也可轻松完成通路切换，手柄端部的绝缘握套可在低温介质输送场景下避免操作人员直接接触金属手柄产生的冻伤风险，同时提升操作时的摩擦力，避免带油污的手打滑。球体的流道采用等径通孔设计，流体通过时不会产生明显的节流效应，压力损失远小于截止阀类结构，适合对流体压降要求严格的循环管路。阀体上的紧固螺栓采用对称排布，装配时可按对角线顺序逐步拧紧，避免阀体因受力不均产生密封面变形，侧部的工艺堵头用于加工过程中的排屑与后期密封件更换的检修通道，日常使用时需保持堵头的密封紧固。这类三通阀在实际使用中可实现两种工作模式，

　　一是将单路输入流体分配到两个不同输出通路，二是将两路输入流体合流到单路输出，可根据实际管路接法调整换向逻辑，无需额外加装旁通管路，能有效压缩管路系统的整体安装空间，在紧凑型设备的流体回路设计中应用十分广泛。建模过程中对法兰的螺栓孔分布、球体转动的配合间隙、手柄与阀杆的连接销位置都做了精准还原，可直接用于管路系统的装配干涉检查，也可作为同类型阀门改型设计的基础参考模型，帮助结构设计人员快速完成管路布设的方案验证。
