带皮带轮传动结构的农用玉米粉碎装置

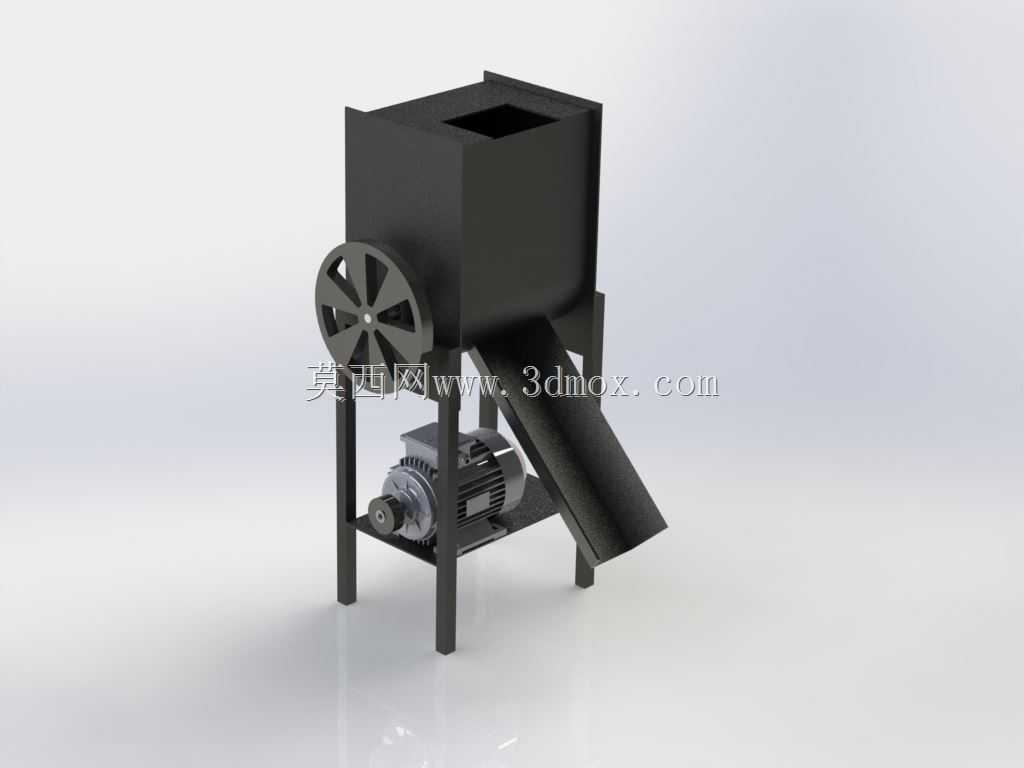

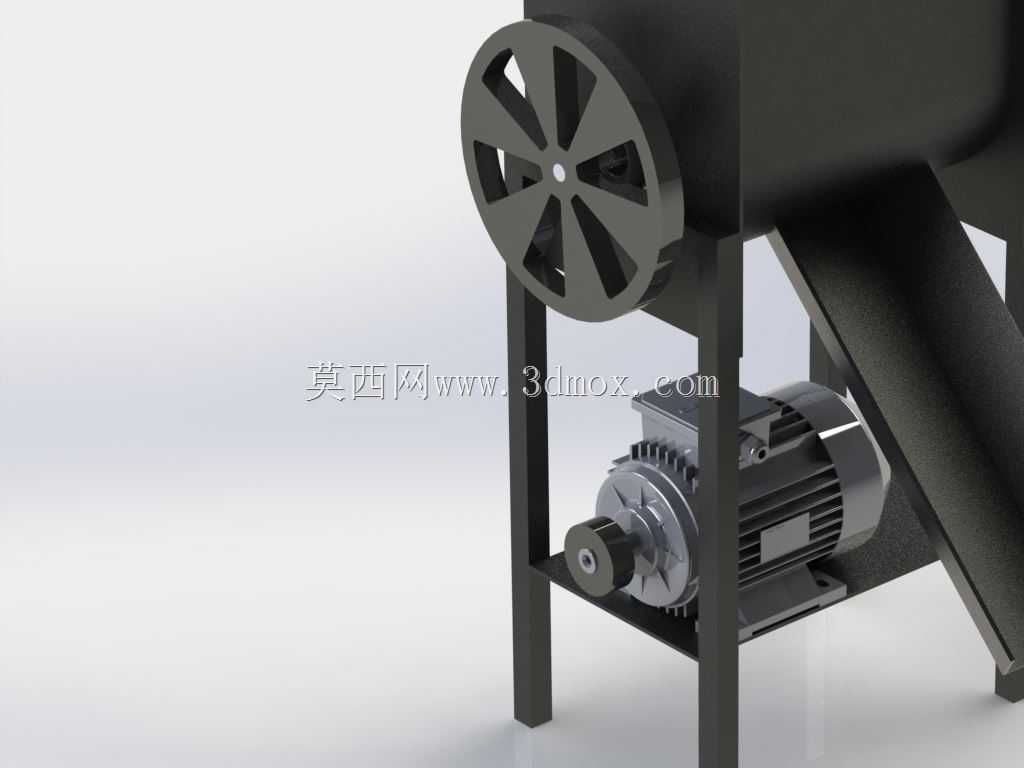

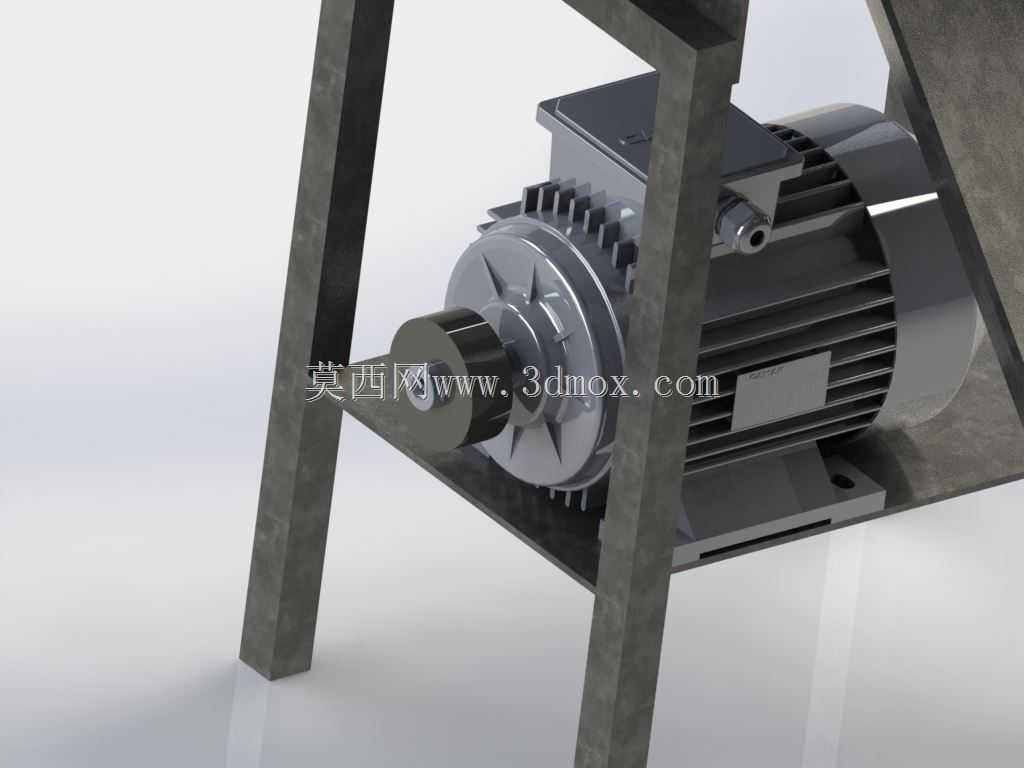

　　这款玉米粉碎装置主要面向小型粮食加工、农户自用饲料制备场景设计，可完成干玉米棒、玉米粒的粗碎作业，破碎后的物料可直接作为畜禽养殖粗饲料，也可进入下一级细磨设备完成玉米面加工，适配乡村小型加工点、家庭农场的零散加工需求，无需复杂配套土建即可完成安装使用。设备整体采用开式上料腔体设计，进料口为敞口式斜槽结构，作业时可直接将整棒玉米投入腔体，无需提前拆分玉米粒与棒芯，降低人工预处理的工作量；腔体内置横向布置的锤片式粉碎转子，转子轴一端伸出腔体侧端板，通过键连接安装大直径皮带轮，与下方驱动电机输出端的小皮带轮通过三角带连接，实现减速增扭，匹配粉碎作业需要的低转速大扭矩输出特性，避免硬物料卡滞时电机过载烧毁。

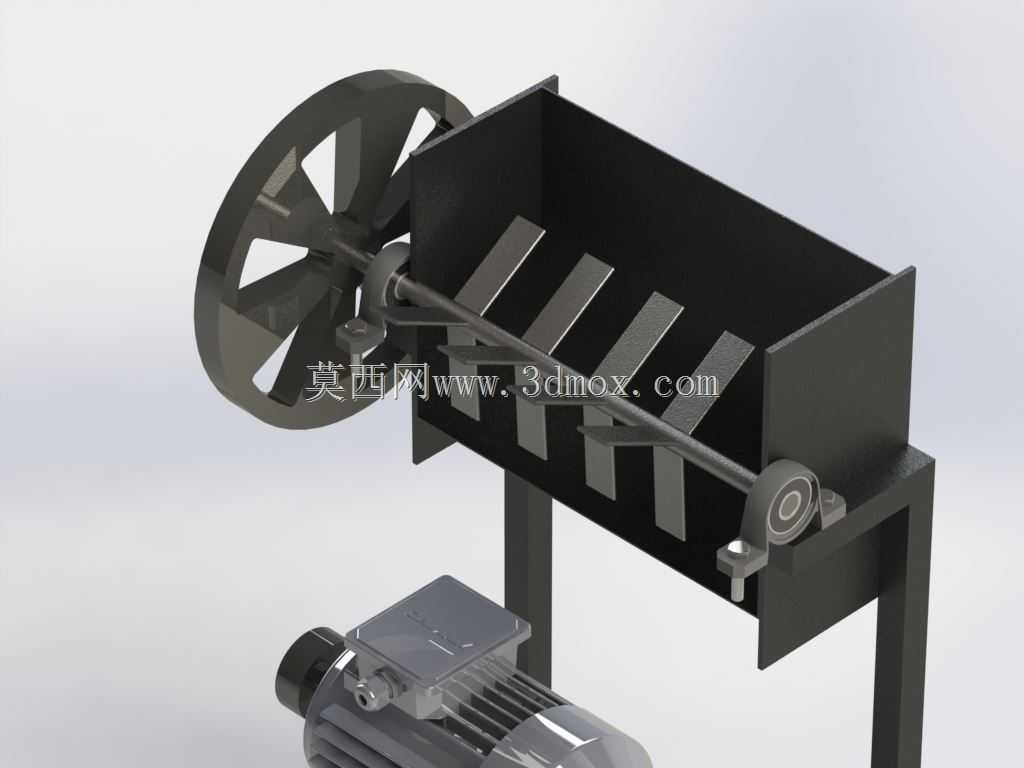

　　设计阶段特意将粉碎腔体与下方电机安装座做了一体化机架焊接设计，机架采用标准矩形钢管拼焊成型，四个支脚预留了地脚螺栓安装孔，可直接固定在水泥地面或者钢制操作平台上，安装时只需保证皮带轮端面共面，调整三角带张紧度即可完成传动系统调试，无需额外制作配套安装支架。腔体内部的锤片采用交错排布方式安装在转子轴的固定刀座上，相邻锤片的偏转角度差为15度，作业时转子转动过程中锤片逐次击打投入的玉米物料，配合腔体内壁的定齿板完成搓擦、击碎作业，避免整根玉米棒直接卡滞在转子与腔壁间隙中；腔体下端预留了筛网安装槽位，可根据出料粒度需求更换不同孔径的冲孔筛网，破碎后粒度合格的物料直接透过筛网下落排出，

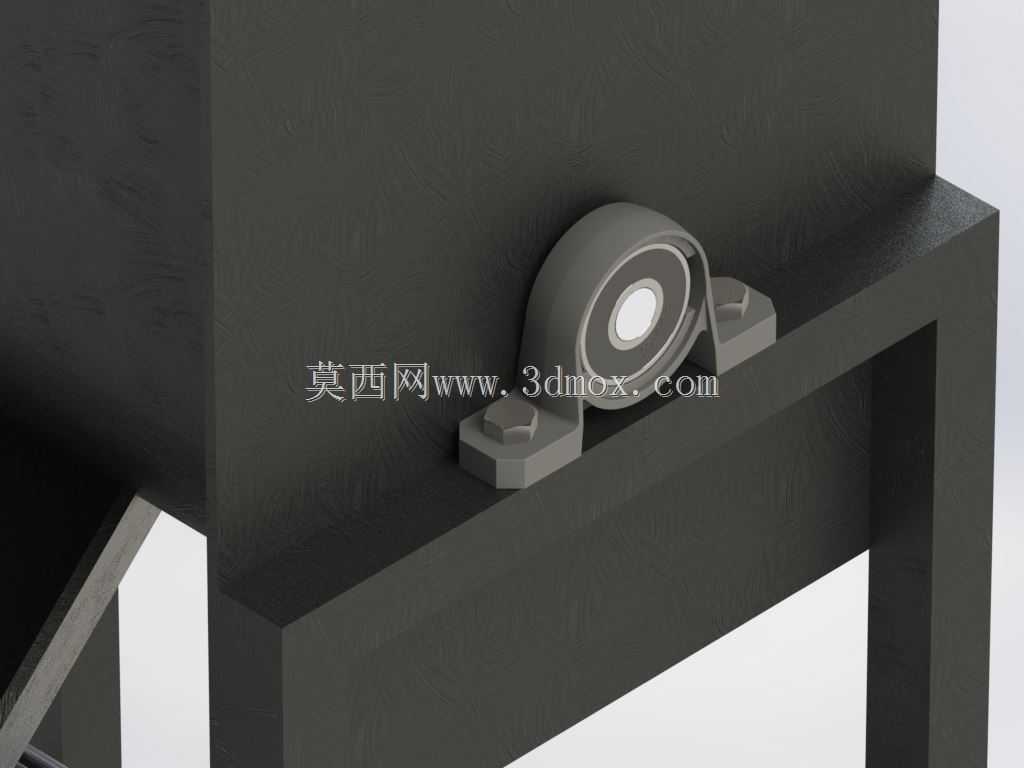

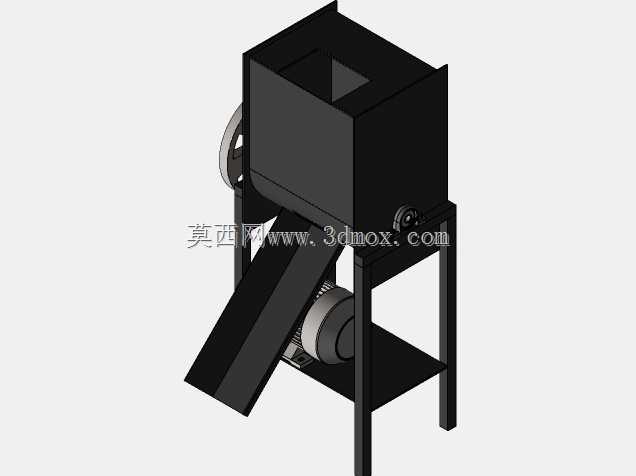

　　不合格的大颗粒物料留在腔体内继续被锤片击打直至达到出料粒度。传动端的大皮带轮采用辐条式结构，在保证传动强度的前提下降低整体转动惯量，减少电机启动时的冲击电流，同时皮带轮外侧预留了安全防护罩安装位，实际投产使用时可加装薄钢板弯折的防护罩，避免作业过程中衣物、工具卷入传动副造成安全事故。设备的整体安装边界紧凑，整机宽度不超过800mm，长度方向含电机伸出端总尺寸控制在1200mm以内，高度方向最高点为皮带轮顶端，距安装面高度为1100mm，进料口上沿距安装面高度为900mm，适配人工站立上料的操作高度，无需额外配置上料提升机即可完成单人上料作业。转子轴的两端采用带座外球面轴承支撑，轴承座通过螺栓固定在腔体两侧的加强板上，维护时只需拆开轴承座固定螺栓即可抽出转子总成，快速完成锤片磨损更换、轴承润滑保养等日常维护操作，降低设备后期运维的技术门槛，适配乡村加工点缺乏专业维修人员的使用场景。
