带皮带轮传动结构的农用玉米研磨设备

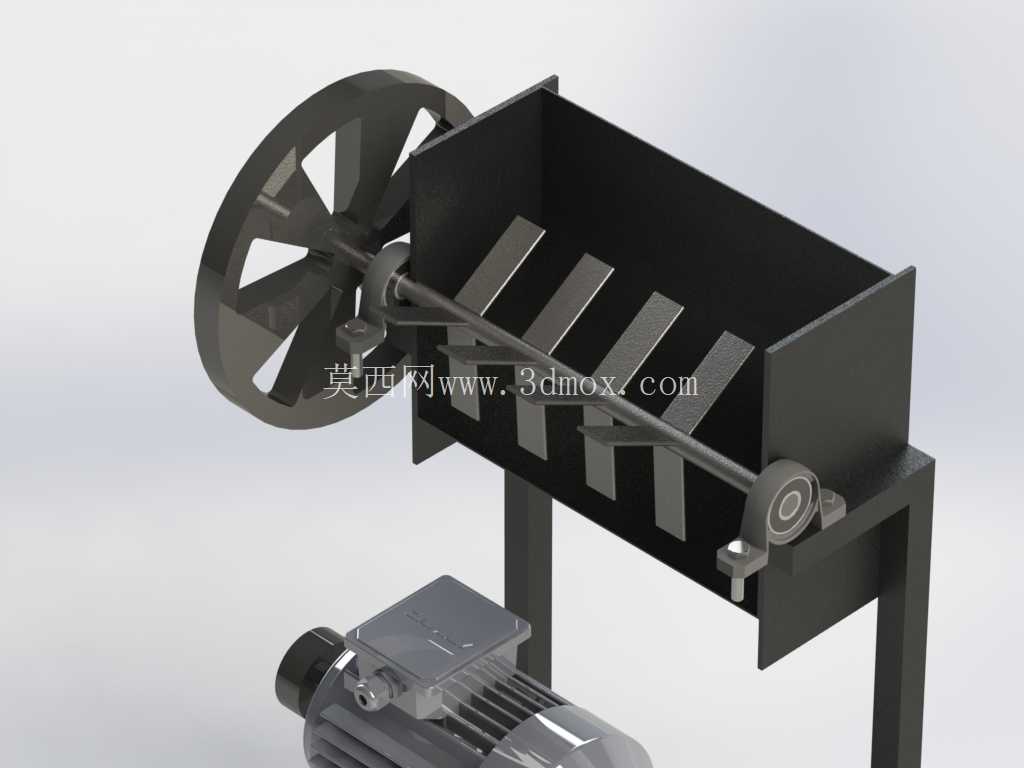

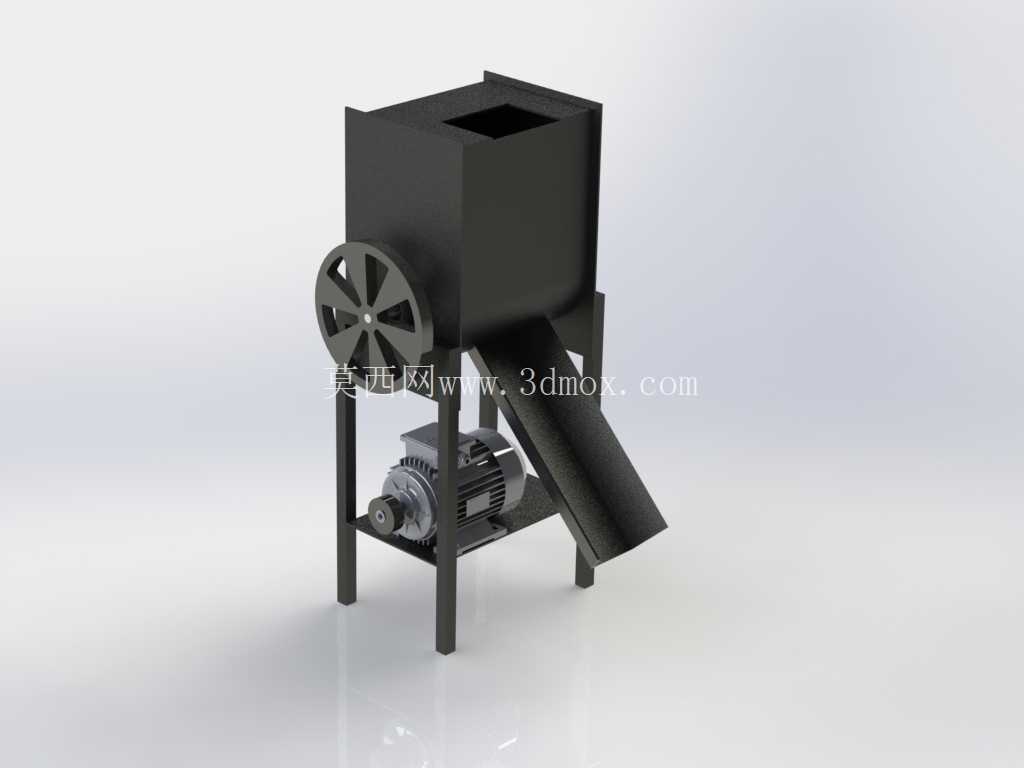

这套玉米研磨设备主要面向小型粮食加工场景，适配农户自产粮处理、村镇小型加工作坊的玉米粉碎研磨需求，可完成干玉米籽粒的破碎、研磨工序，产出不同粗细度的玉米粉、玉米碴，满足食用、饲料加工等不同用途的原料处理要求。设备整体采用立式支架承载结构，上部为敞口进料的研磨腔室，进料口采用大倾角敞口设计，无需额外辅助进料机构即可顺畅倾倒玉米原料，避免进料过程中籽粒洒落，腔室内部设置多组平行排布的研磨击打组件，组件通过横向贯穿腔室的传动轴同步驱动，传动轴一端伸出腔室侧壁连接大直径皮带轮，通过三角带与下部的驱动电机输出端带轮连接，依靠带传动的缓冲特性降低启动瞬间的冲击载荷，同时可通过更换不同直径的带轮调整传动比，匹配不同加工需求下的主轴转速，当需要加工较粗的玉米碴时可降低主轴转速，减少过度粉碎，加工细玉米面时可提高转速提升研磨细度。

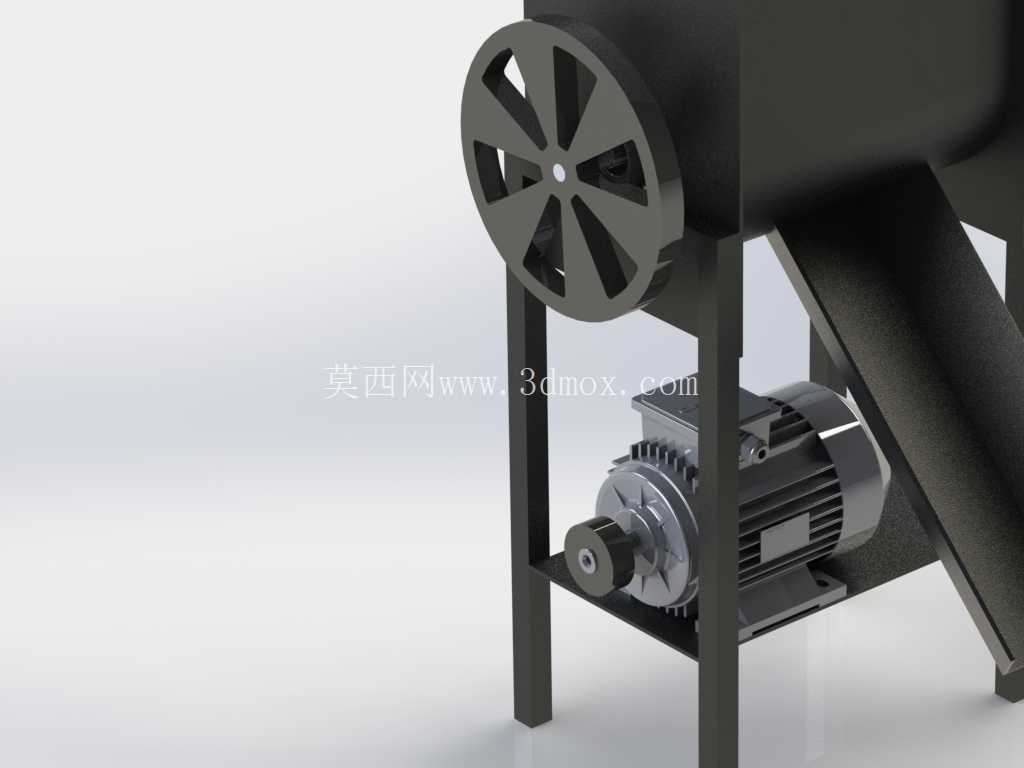

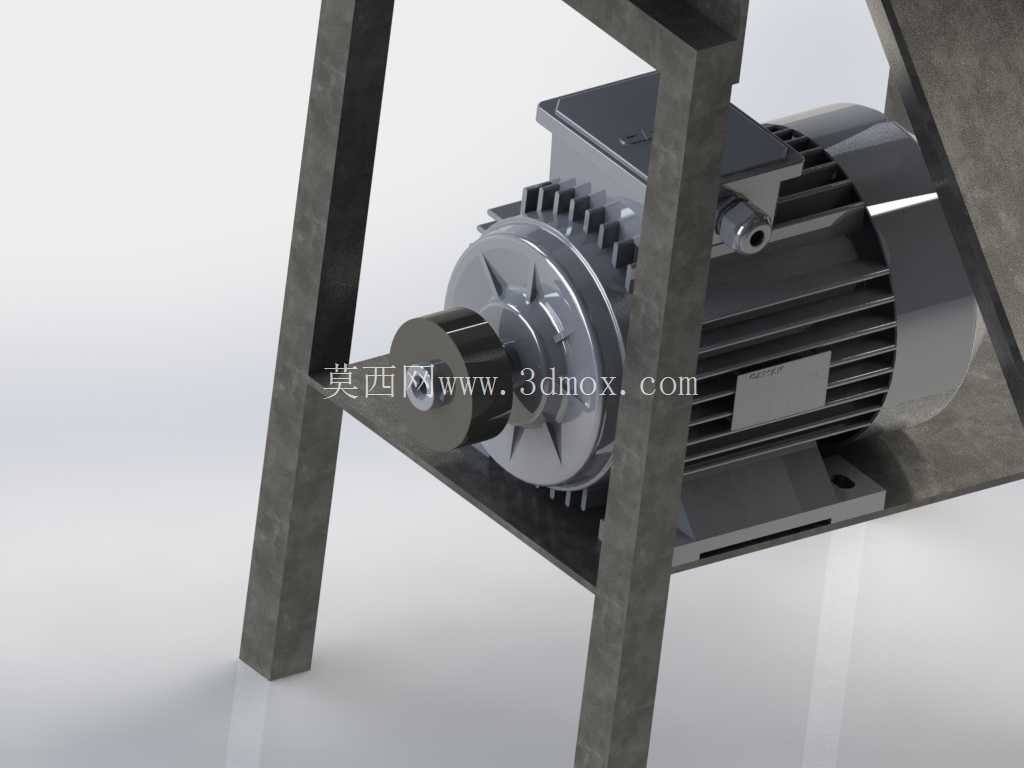

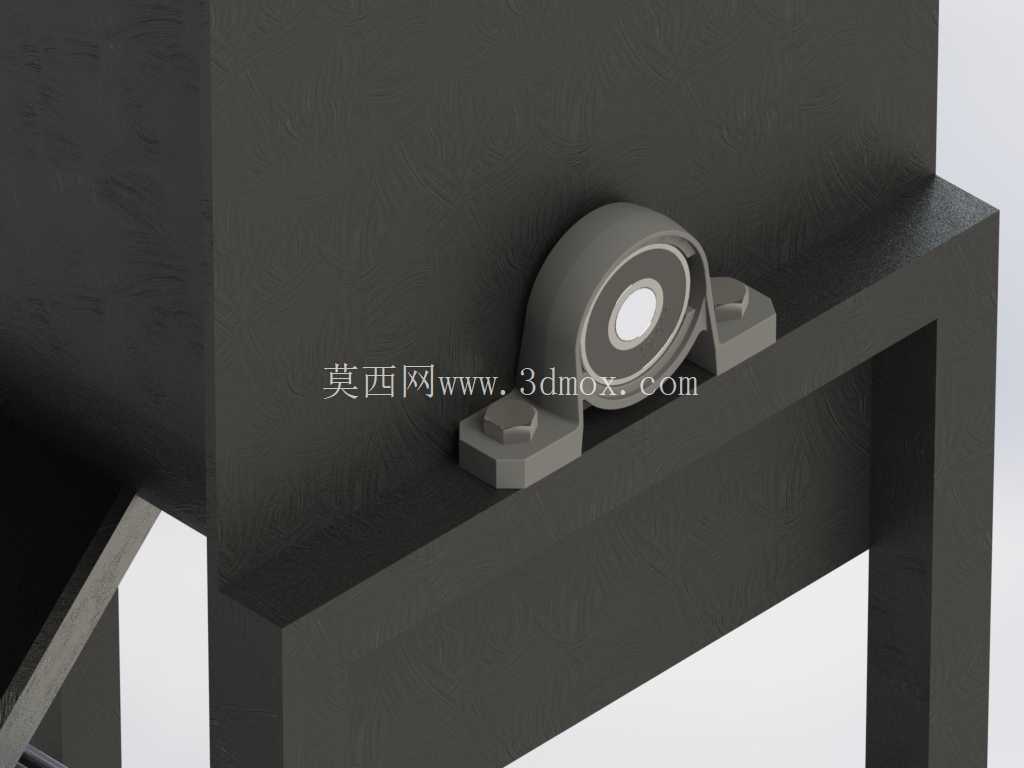

设计过程中重点考虑了小型加工场景的安装与使用边界，设备支架采用方管焊接结构，底部预留电机安装位，驱动电机横向布置在支架下部空间，无需额外制作独立电机基座，整体安装占地面积控制在1.2平方米以内，可直接放置在硬化水泥地面使用，无需预埋地脚螺栓，适合场地经常调整的小型加工点使用。研磨腔室的侧壁采用加厚钢板弯折成型，与内部击打组件预留5mm的安全运转间隙，避免运转过程中组件与腔壁剐蹭产生异响与磨损，传动轴两端采用带座轴承支撑，轴承座直接通过螺栓固定在腔室外侧的加强筋板上，后期维护时可直接拆卸轴承座完成轴承更换，无需拆解整个腔室结构。大直径皮带轮采用辐条式结构设计，在保证结构强度的前提下降低整体转动惯量，减少电机启动时的电流冲击，同时辐条间隙可在皮带轮运转过程中带动周边空气流动，辅助皮带与轮槽散热，延长三角带的使用寿命。

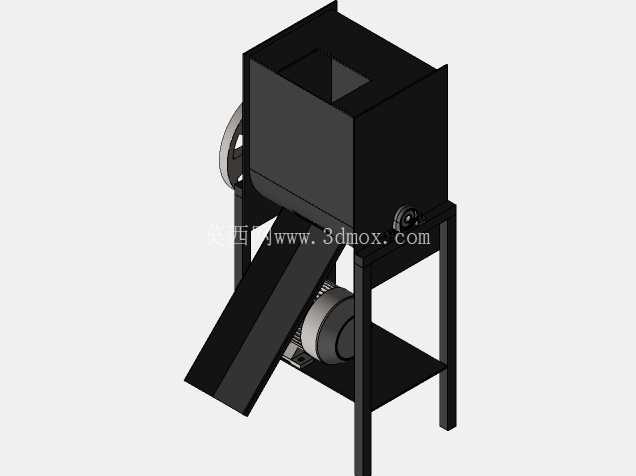

设备的出料位置设置在研磨腔室下部，研磨完成的物料依靠重力自然下落，可直接在出料位置放置收纳容器接料，无需额外配置风送或螺旋输送出料机构，简化整体结构的同时降低设备制造成本与后期故障概率。腔室内部的击打组件采用可拆卸式安装结构，每个击打件通过螺栓固定在传动轴的安装座上，当击打件出现磨损后可单独更换对应配件，无需更换整根传动轴，降低使用过程中的维护成本。设计时也考虑了作业过程中的安全防护，皮带传动区域预留了防护罩安装位，用户可根据使用需求加装皮带防护罩，避免衣物、工具卷入传动部位引发安全事故，进料口的敞口边缘做了卷边钝化处理，避免操作人员倾倒原料时被钢板锐边划伤。

从结构建模的角度来看，这套设备的建模过程重点处理了传动轴与腔室的同轴度配合关系，带轮与轴的键连接定位，以及支架焊接结构的干涉检查，所有转动部件在装配时都预留了合理的运转间隙，避免装配后出现卡滞问题。针对小型加工场景的使用特点，设备整体没有采用复杂的电控结构，仅通过电机的启停开关控制设备运转，操作门槛低，没有专业电工基础的操作人员也可快速上手使用，适配农村地区的使用与维护条件。设备的整体高度控制在1.4米左右，进料口的高度距离地面约1.1米，符合成年人站立作业的操作高度，倾倒原料时无需过度抬臂，降低长时间作业的操作疲劳感。
