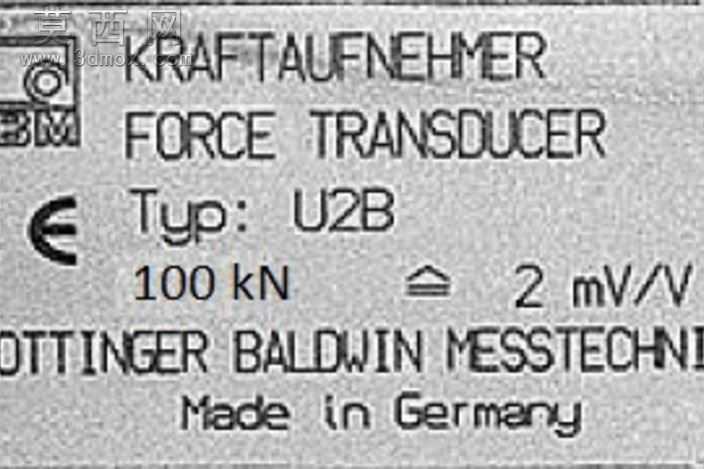

HBMU2B型100kN高精度拉压力传感器

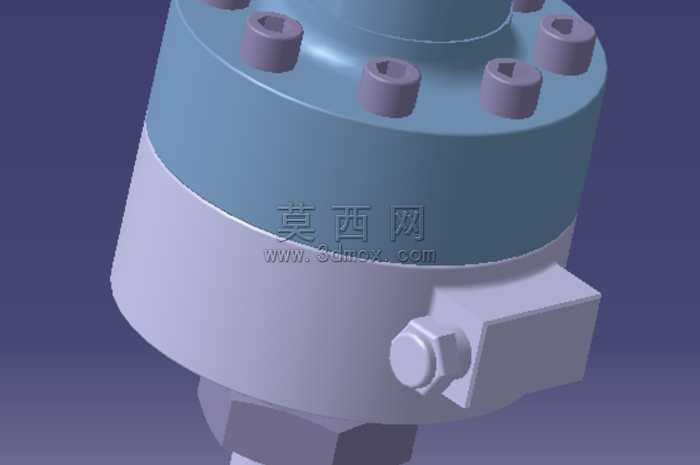

本模型为HBMU2B系列100kN量程力传感器的三维数字化设计成果，建模过程严格遵循工业级测力元件的真实结构比例，在三维软件环境中完成全参数化特征构建。模型主体采用两段式柱形结构设计，上部为受力承载端，周向均匀分布六组内六角紧固螺栓结构，建模时对螺栓头部的内凹六角槽、柱面倒角细节做了精细化特征处理，还原了真实紧固件的装配形态，螺栓与上端承载台的贴合面做了共面约束处理，保证装配逻辑符合机械设计规范。下部为传感主体基座，侧面设置有接线防护凸台结构，凸台外侧的六角锁紧螺母特征做了螺纹纹理的简化等效处理，既保证视觉辨识度又控制模型整体面数，适配不同场景的使用需求。材质渲染阶段，上部承载端采用哑光金属蓝灰漆面材质，还原工业传感器的防护涂层质感，下部基座采用银灰色金属阳极氧化材质，侧面锁紧螺母采用亮面镀锌金属材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同功能部件的材质属性，提升模型的视觉层次感。结构设计上充分考虑该类传感器的实际使用场景，整体柱形同轴度做了严格约束，上下受力端面的平面度特征符合高精度测力元件的设计要求，周向螺栓的分布角度、凸台的安装位置均参考实物的安装尺寸做了等比例还原，可直接用于设备装配干涉校验、测力系统布局演示等场景。建模过程中采用自顶向下的设计思路，先构建整体轮廓基准面，再逐步拆分各个功能部件的独立特征，对受力过渡区域的圆角、倒角做了平滑处理，避免应力集中的结构设计缺陷，同时对内部传感模块的安装腔体做了预留结构设计，完整呈现该型号拉压力传感器的工业设计逻辑，可作为工业测力系统设计、传感器选型演示的数字化参考模型。
