SparkFunArduino巨型开发板5V版本设计

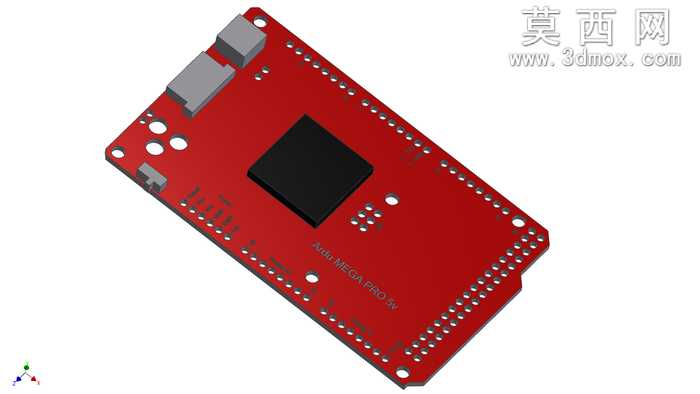

本作品为SparkFun Arduino巨型5V开发板的三维建模设计，建模过程中首先对实体开发板的整体尺寸进行精准测绘，确定板身长宽比例、边角圆弧过渡参数，以保证三维模型与实物的外形一致性。建模阶段优先构建PCB基板主体，采用红色哑光板材材质，还原真实PCB板的阻焊层视觉效果，板身边缘的定位安装孔、邮票孔式排针接口均按照实物间距逐一排布，确保孔位坐标、孔径大小完全匹配实物参数。核心处理芯片部分采用独立建模，还原芯片黑色塑封外壳的方正造型，表面丝印标识通过纹理贴图实现，与实物芯片的标识位置、字体样式保持一致。板载的USB接口、电源接口、复位按键等外设元件，分别按照实物的外形轮廓、安装位置进行建模，金属接口部分赋予金属磨砂材质，按键部分采用浅灰色塑料材质，区分不同元件的材质质感。建模过程中对板身的丝印线路进行简化处理，保留关键的引脚标识、功能区域划分纹理，既还原开发板的视觉特征，又控制模型的面数在合理区间，兼顾展示效果与模型运行流畅度。设计思路上以还原实物的结构特征为核心，重点突出巨型开发板相较于普通Arduino板的尺寸优势、丰富的接口资源，模型可用于3D打印制作开发板外壳、存储模块适配结构，也可作为电子教学场景的展示素材，帮助学习者直观了解巨型Arduino开发板的硬件布局、元件分布。渲染阶段采用柔和的漫反射光照，避免金属接口产生过强反光，多角度展示板身的正面元件布局、边缘接口细节，确保模型的各个结构特征都能清晰呈现，材质参数经过反复调试，红色PCB板的色彩饱和度、黑色芯片的哑光质感、灰色接口的塑料质感都贴近实物的视觉效果，整体模型结构严谨，细节还原度高，可适配多种三维展示、结构验证场景使用。
