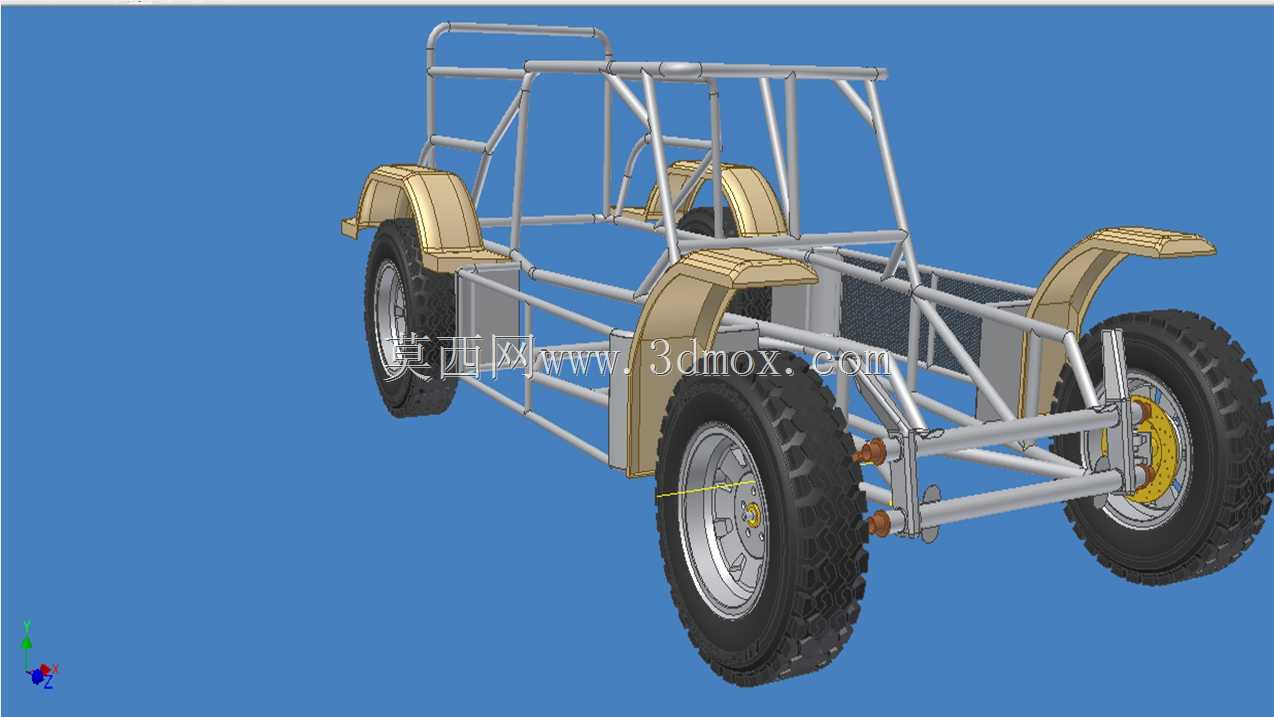

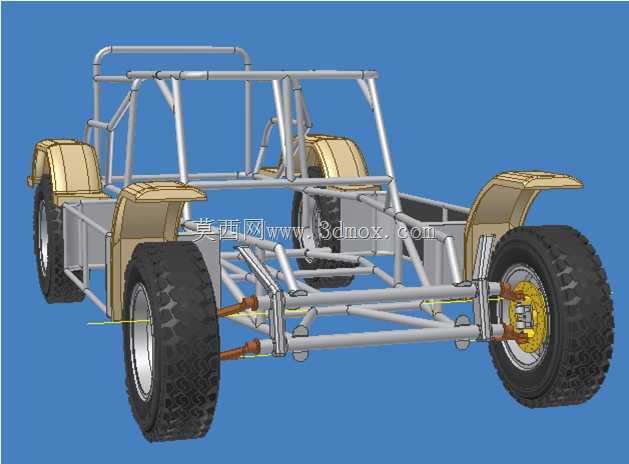

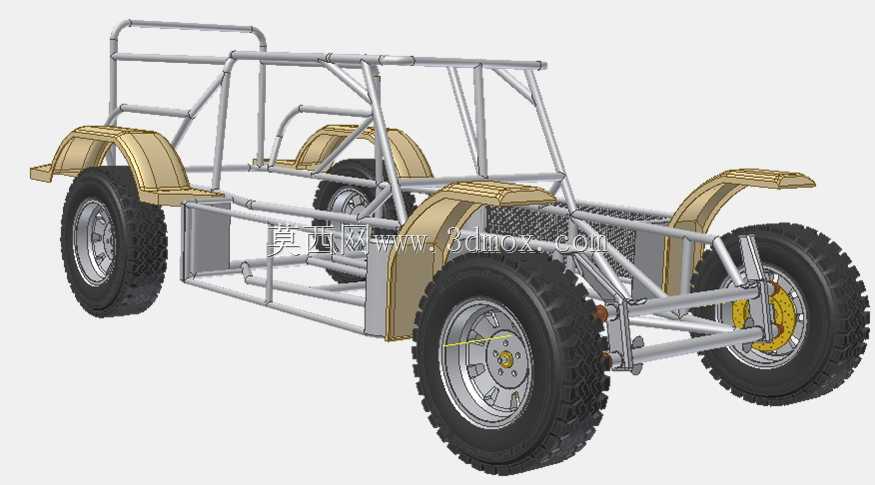

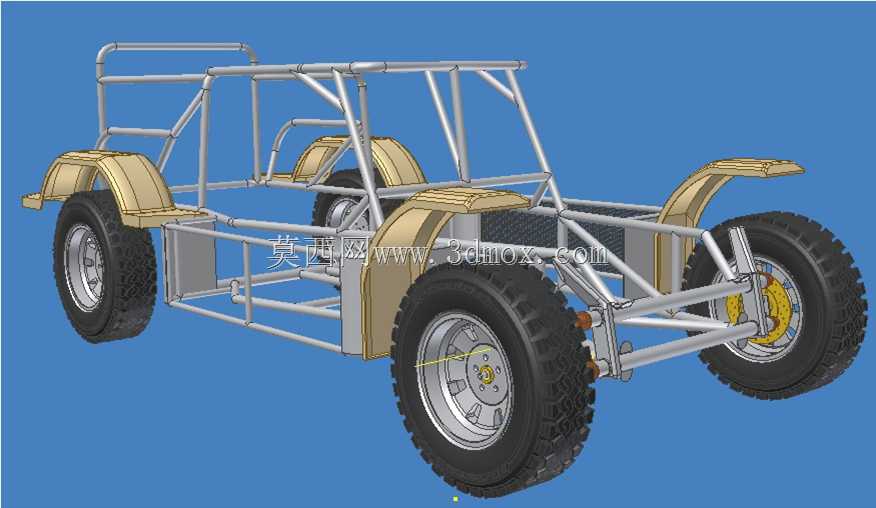

管式框架沙滩越野全地形车底盘结构

　　这套管式车架结构主要面向非铺装路面的越野通行场景，可适配沙漠、滩涂、山地林间等复杂路况下的短途通勤、户外作业、休闲穿越需求，区别于常规承载式车身的乘用车结构，整车核心承载完全依托空间管阵式车架实现，没有额外的冲压车身承力结构，所有动力总成、悬架、转向、制动、覆盖件的安装点位都直接集成在管状框架上，能在控制整备质量的前提下获得足够的扭转刚度，适配大冲击载荷下的越野行驶工况。设计阶段优先考虑了野外工况的维修便利性与结构抗损能力，所有管材连接节点均采用相贯线焊接设计，避免了复杂的冲压拼接结构，出现局部形变后可直接通过切管替换完成维修，不需要大型冲压模具配套的修复条件。轮边部分匹配了大颗粒越野轮胎与宽行程悬架结构，

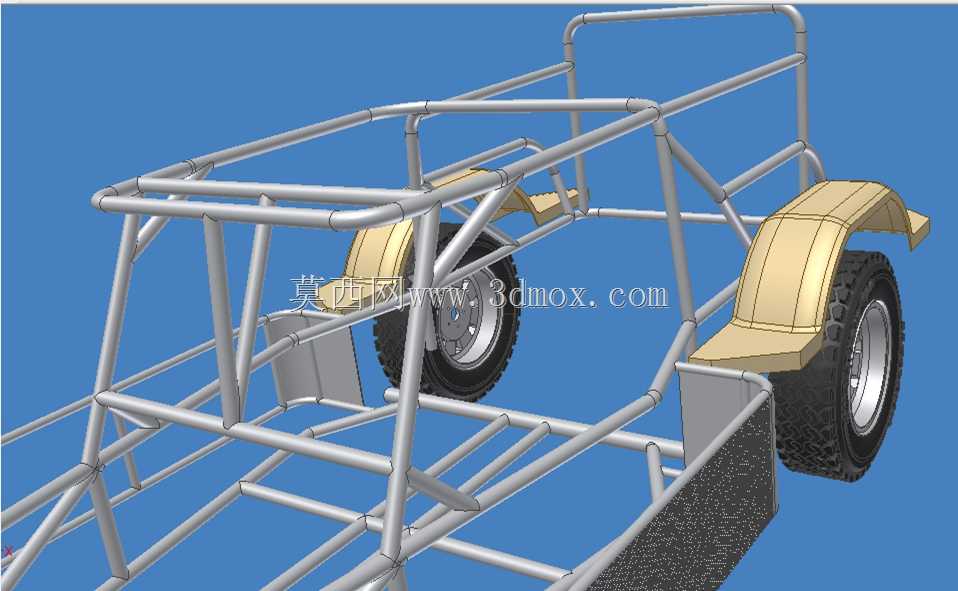

　　轮拱位置预留了足够的跳动行程，避免极限压缩工况下轮胎与车架、轮眉覆盖件发生运动干涉，制动盘与卡钳直接布置在轮边位置，减少传动环节的制动力损耗，也能避免泥沙进入制动结构影响制动效能。车架前部预留了动力总成的安装舱位，可适配小排量内燃机组或者电驱动总成的安装需求，安装点位做了通用化设计，不需要大幅改动主框架结构就能完成不同动力形式的切换。车架中部的乘员舱位置做了防滚结构的一体化设计，上部管梁直接形成防滚笼的主体结构，不需要额外加装防滚架就能满足越野场景下的乘员防护要求，两侧的管梁同时作为侧防护结构，能在车辆发生侧倾时承接冲击载荷，避免外力直接侵入乘员空间。轮眉位置的非金属覆盖件采用分段式安装设计，通过螺栓直接固定在车架伸出的安装支架上，

　　行驶过程中被飞石撞击破损后可单独更换，不需要整体拆卸周边结构。车架后部预留了燃油箱或者动力电池组的安装空间，重量分配上尽量让前后轴载荷接近1:1，提升非铺装路面的抓地力表现，转向机构的安装点位预留了足够的调节余量，可根据不同使用场景调整前轮前束与倾角参数，适配沙地、泥地等不同路面的行驶特性。所有管线的布置路径都沿着管材内侧走向，通过管卡固定在框架上，避免越野过程中被树枝、飞石刮蹭破损，外露的制动管路、电气线路都预留了足够的活动余量，适配悬架跳动过程中的长度变化，不会出现拉扯断裂的问题。
