童车驱动后桥带减震轮毂结构设计

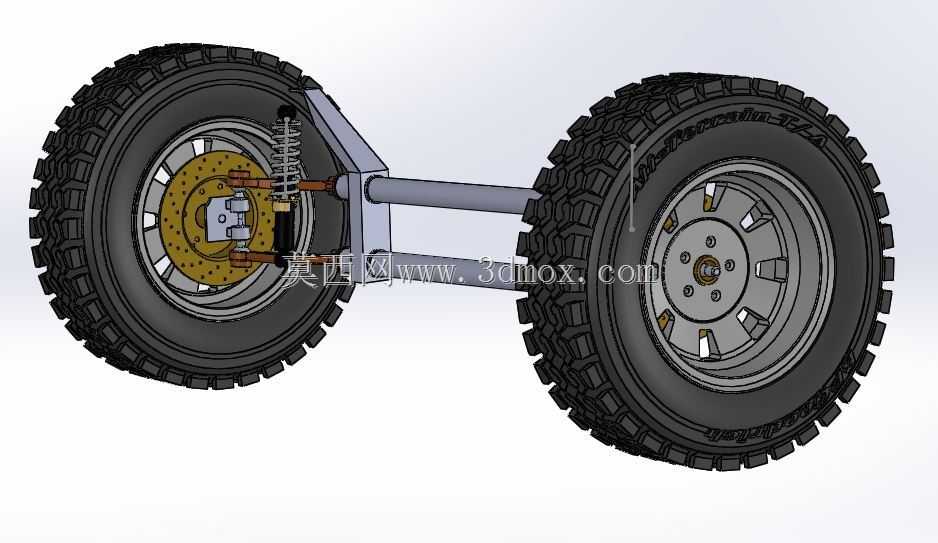

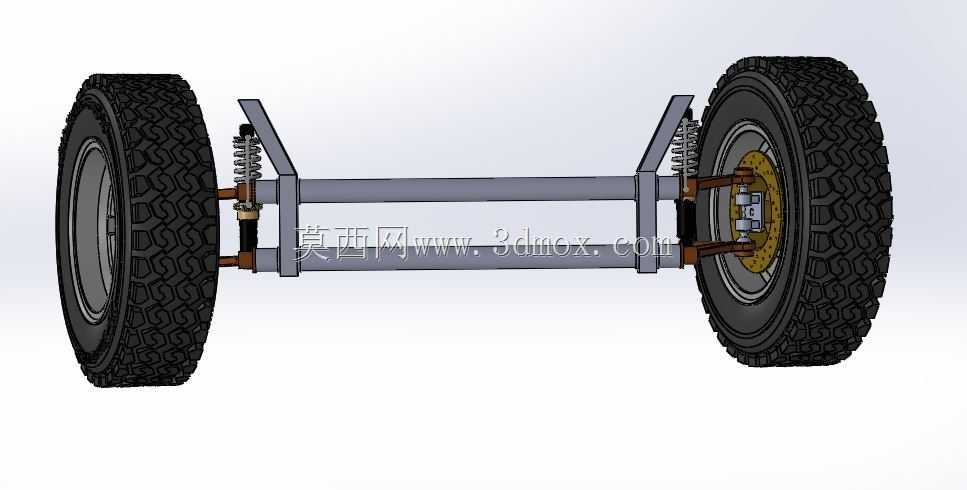

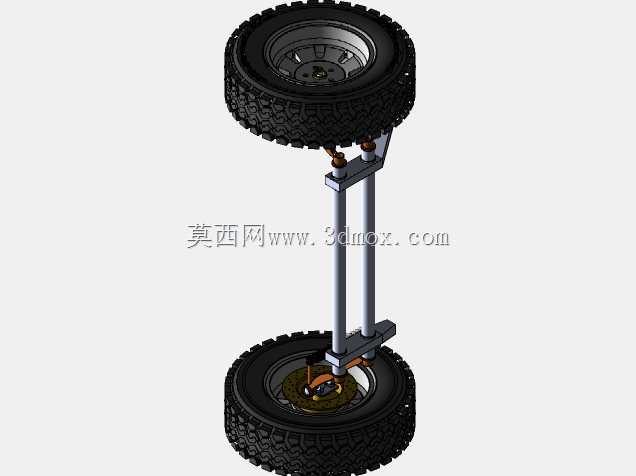

　　该结构主要面向小型电动童车的行走系统开发，适配低载荷、低速行驶的使用场景，可直接作为儿童电动玩具车、小型场地代步童车的后桥总成使用，替代传统一体式硬桥结构，优化非铺装路面行驶时的乘坐平顺性。整体采用对称式布局，核心承载件为横向布置的空心管状桥体，两端通过焊接支架分别连接减震器安装座、轮毂转向节支座，桥体中部预留了电池仓、驱动控制器的安装避让空间，无需额外切割改造即可适配多数常规童车的底盘安装孔位。

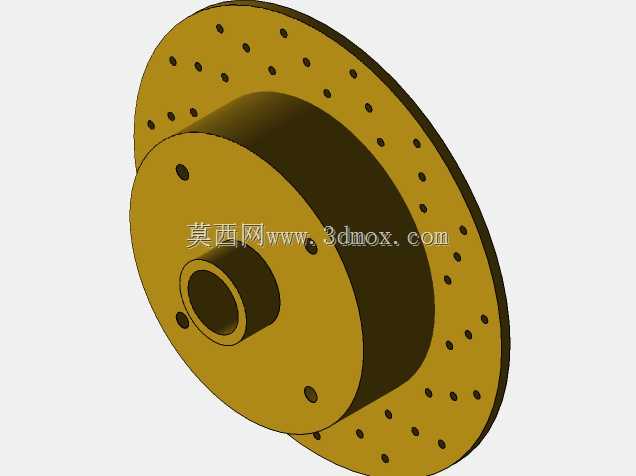

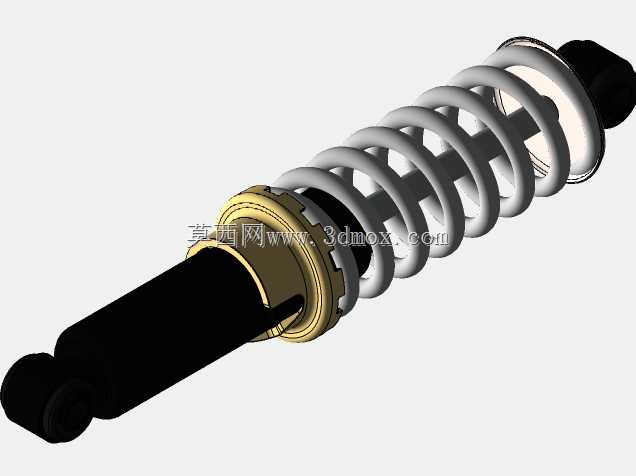

　　设计阶段优先考虑了童车使用的安全冗余，减震器选取小刚度螺旋弹簧搭配阻尼筒结构，可过滤小区地砖路、草坪、轻微坑洼路面的颠簸冲击，避免硬传递导致的车架连接处应力开裂，同时控制减震行程在合理区间，防止侧倾过大引发的侧翻风险。轮毂部分集成了盘式制动安装位，可适配常规拉线式碟刹组件，制动盘与轮毂轴承采用过盈配合设计，轴承选用双侧密封深沟球轴承，可适应户外多尘、偶尔溅水的使用环境，降低后期维护频次。

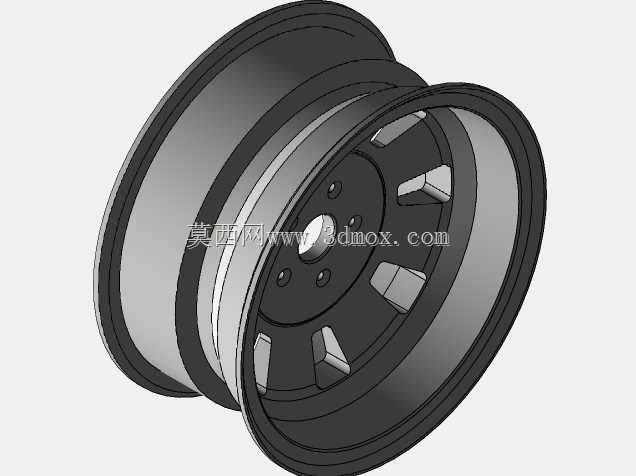

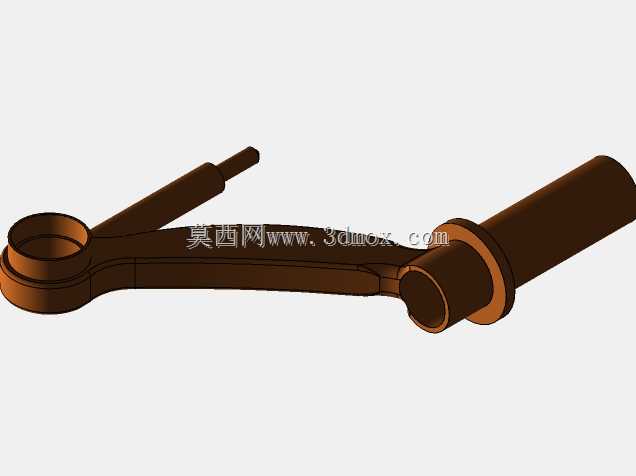

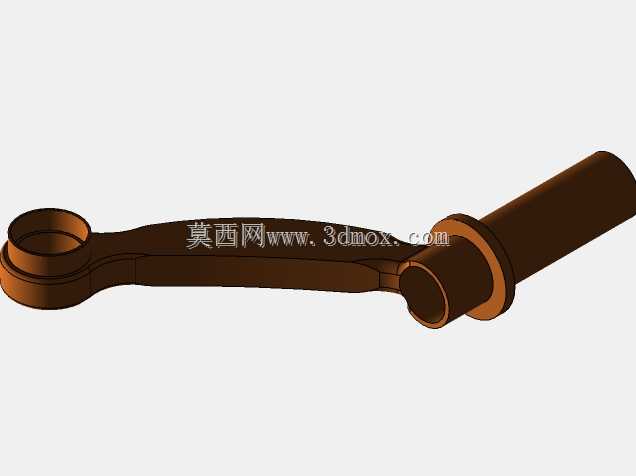

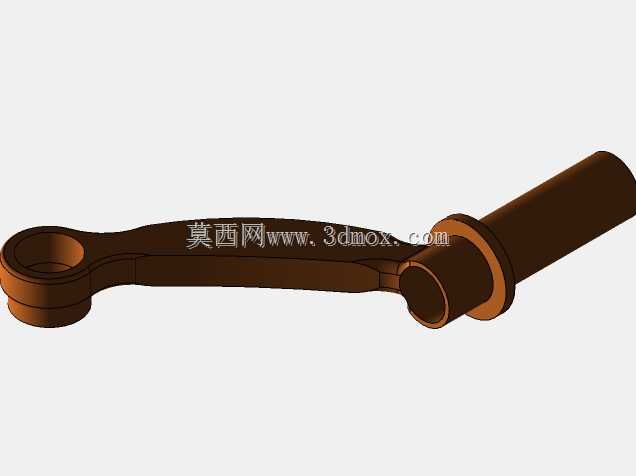

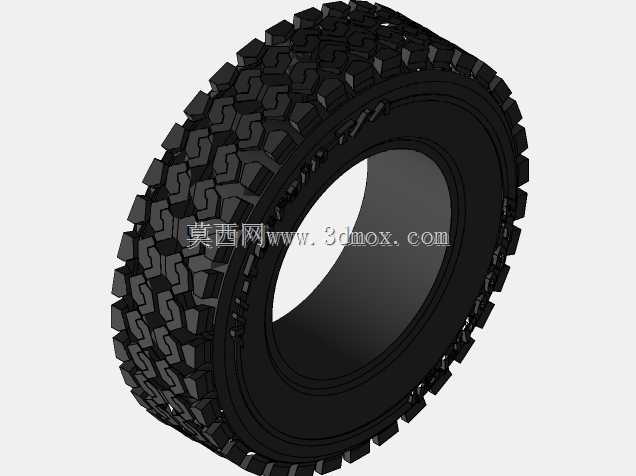

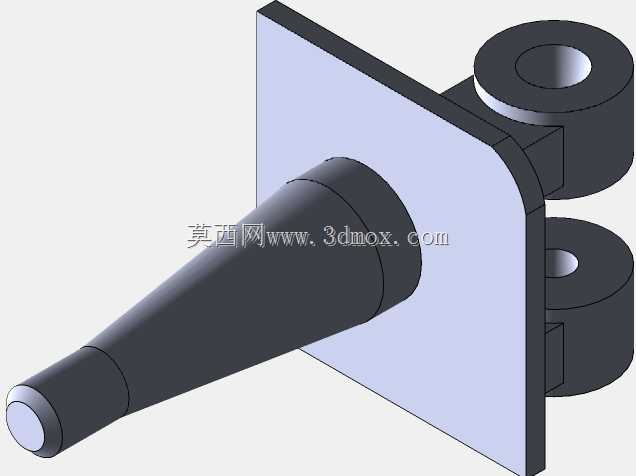

　　轮胎选用块状花纹的橡胶充气胎，胎面花纹深度兼顾草地抓地力与硬质路面的滚动阻力，轮辋尺寸匹配常规10寸童车轮胎规格，安装孔位采用4孔均布设计，兼容市面多数通用童车轮辋配件。桥体两端的减震器上安装座设计有20mm的调节余量，可根据不同载荷需求调整车身高度，适配不同年龄段儿童的使用重心要求。横向稳定结构通过桥体与下摆臂的铰接点实现，限制车轮的横向摆动量，转向节处预留了转向拉杆连接孔，可适配拉杆式转向结构，无需额外改制转向连接位。

　　建模过程中对所有焊接连接处做了焊缝特征还原，装配关系完全按照实际装配顺序搭建，各运动部件均保留了实际的运动间隙，可直接用于运动仿真验证，校核减震压缩行程、转向最大角度时的部件干涉情况，也可作为小批量试制的结构参考，直接导出工程图标注公差后即可用于零部件加工。
