文丘里结构喷射器流体混合构件

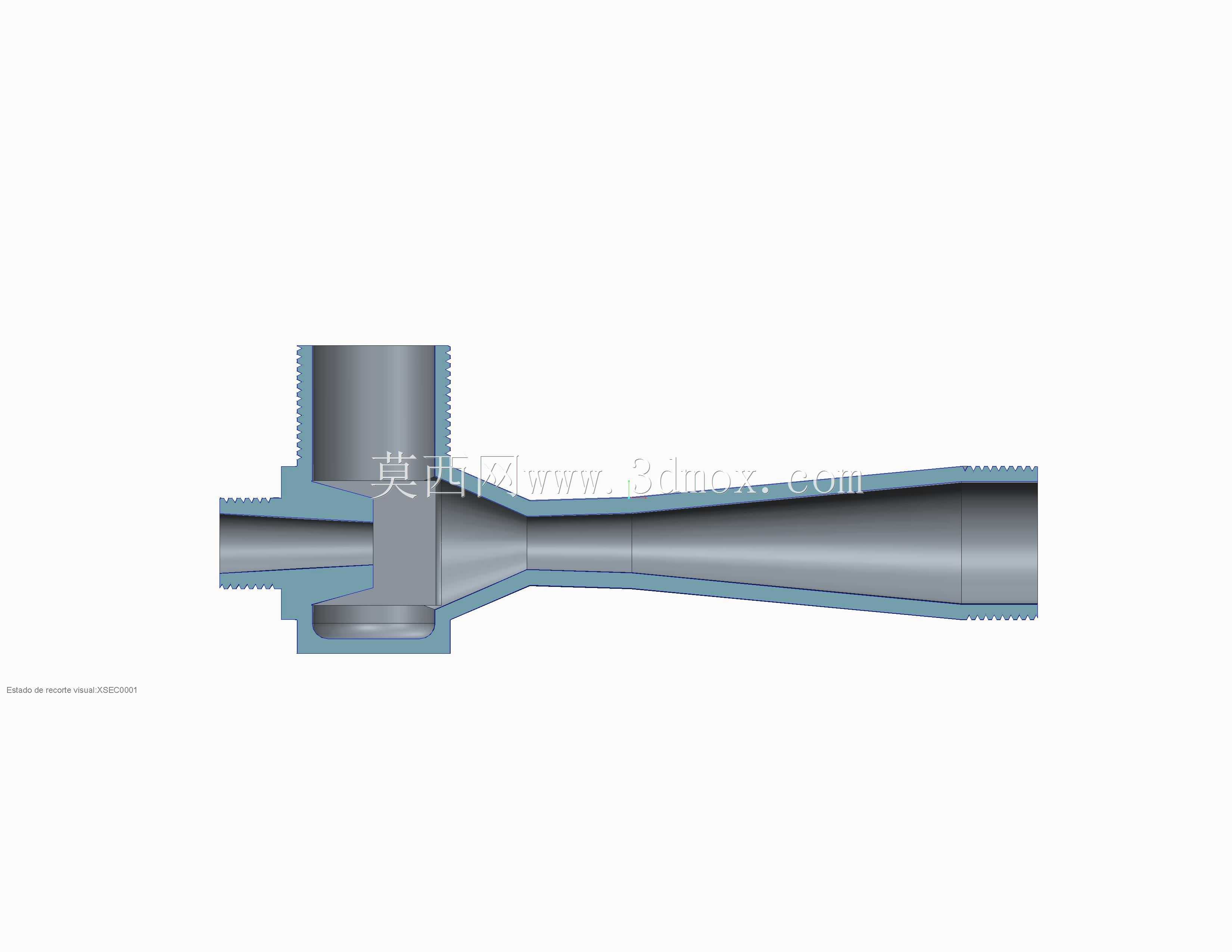

　　这款喷射器采用经典文丘里收缩-扩张流道结构，核心功能是依托高压工作流体的动量交换实现低压流体的引射、混合与输送，在化工流体输送、暖通空调水循环、污水处理曝气、小型锅炉给水除氧、实验室真空系统搭建等场景中都有广泛应用，不需要额外配置动力源，仅靠管路内流体的压力差就能完成工作，结构可靠性强，日常运维成本极低。从结构设计逻辑来看，模型还原了喷射器的核心功能段：顶部垂直接口为高压工作流体入口，水平方向的侧接口为被引射流体的吸入腔，流道依次经过喷嘴收缩段、混合室、扩压段三个核心区域，高压流体从顶部进入后经喷嘴加速形成高速射流，在吸入腔区域形成局部负压，将侧方接入的低压流体卷吸进入混合室，两股流体在混合段完成动量交换与速度均化后，

　　进入渐扩的扩压段将动能转化为压力能，最终从水平出口端输出增压后的混合流体。设计过程中重点考量了流道的顺滑过渡，所有转角位置均做了圆角处理，避免流道内出现直角死区造成的局部涡流损失，同时各接口位置均预留了标准管螺纹的安装结构，垂直入口与水平出入口的轴线垂直相交，安装时可直接对接同规格的管路螺纹，不需要额外加工转接件。从安装边界来看，整体结构沿水平流道轴向布置，垂直入口的轴线与水平流道轴线的交点位于混合室起始段，安装时需要预留水平方向的直管段空间，垂直方向仅需预留接口上方的管路操作空间，整体占用空间紧凑，可直接集成在管路系统中，不需要额外设置独立的安装基础。结构壁厚按照常规低压流体输送工况设计，可承受常规管路系统的工作压力，

　　混合室段的直径与喷嘴口径的比例经过匹配，保证引射效率处于合理区间，扩压段的扩张角度控制在流体不发生边界层分离的范围内，尽可能降低扩压过程的能量损失，各段流道的同轴度要求在建模时做了对应约束，避免因流道偏心造成的射流偏斜、引射效率下降问题。
