立式方箱结构减速器承载底座

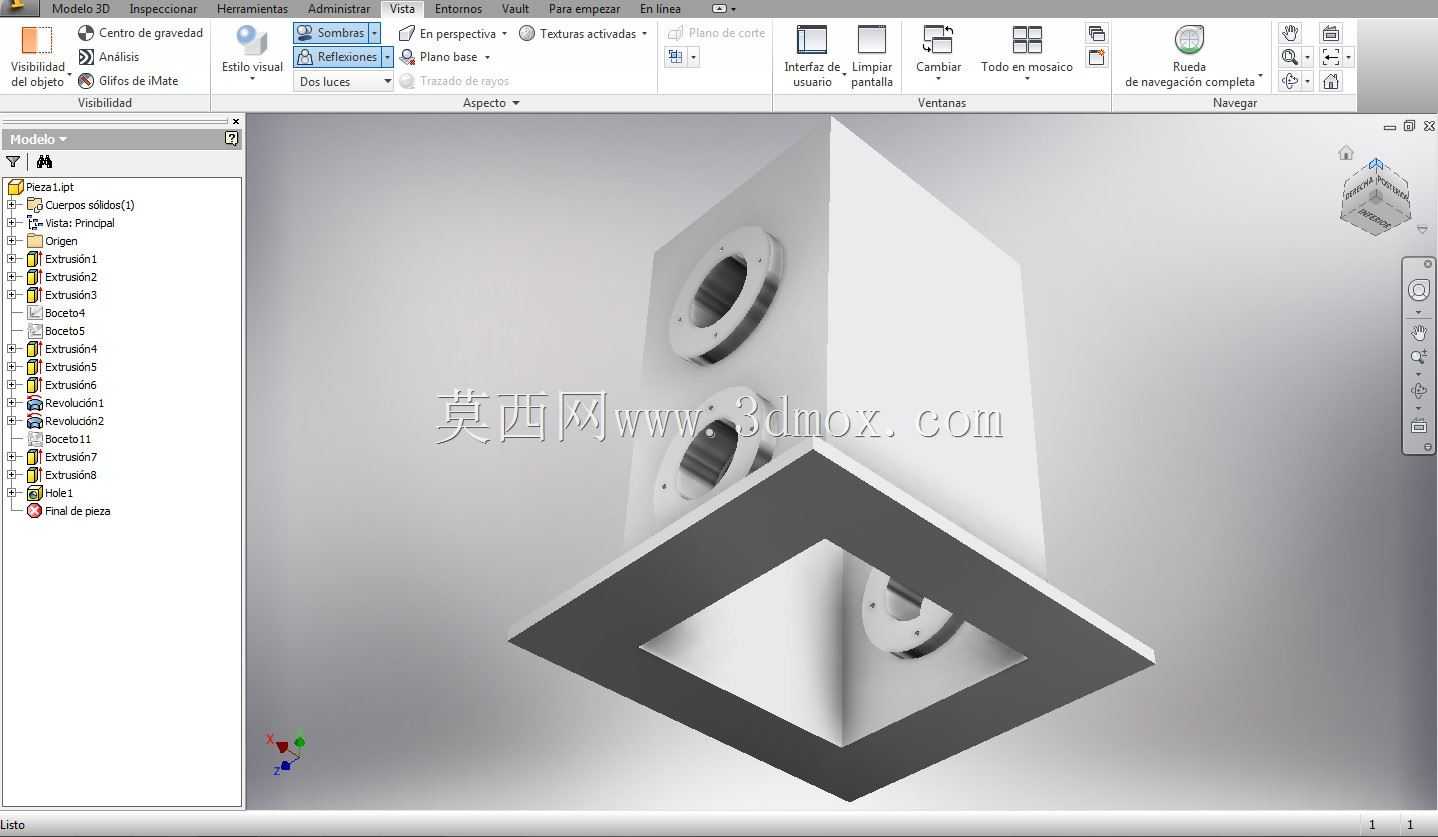

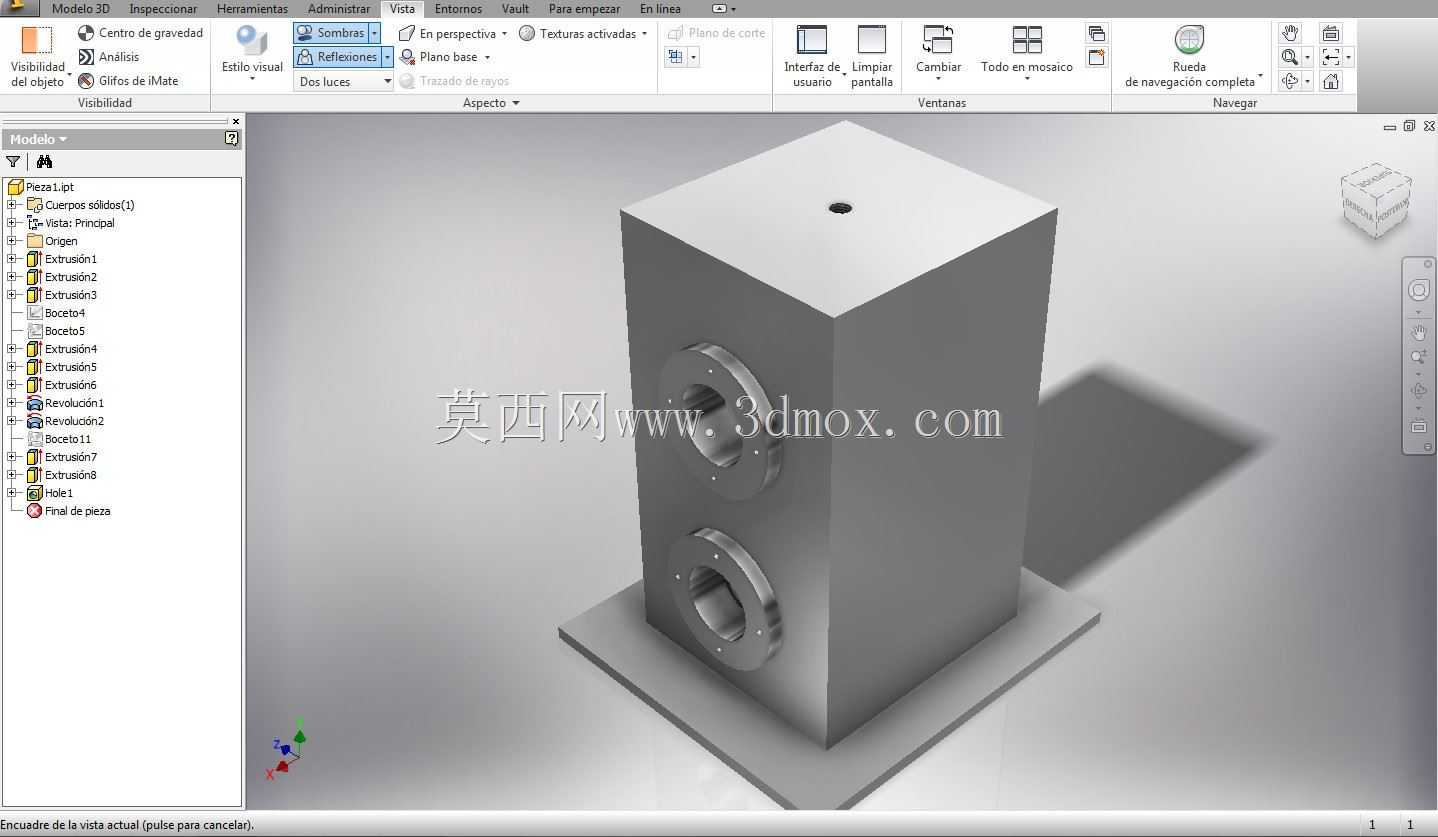

　　这款立式方箱结构的减速器承载底座，主要应用在中小功率传动系统的立式安装场景中，常见于轻工输送线、小型自动化专机、实验室传动试验台这类对安装空间竖向利用率有要求的设备上，区别于卧式减速器的卧式安装支座，该底座采用下置方形安装法兰、上承方箱式主体的结构，能够在有限的横向占地空间内，为两级或单级齿轮减速组件提供稳定的安装基准。从实际使用场景来看，这类底座往往需要承担减速器运行过程中齿轮啮合产生的径向、轴向复合载荷，同时还要抵消输入输出端带轮、联轴器传动带来的附加倾覆力矩，因此设计时在主体与底部安装法兰的衔接位置做了大圆角过渡处理，避免应力集中导致的基座开裂问题。底座主体的两个同轴圆形安装止口，是用来嵌入固定减速器的轴承端盖与输出轴套筒，

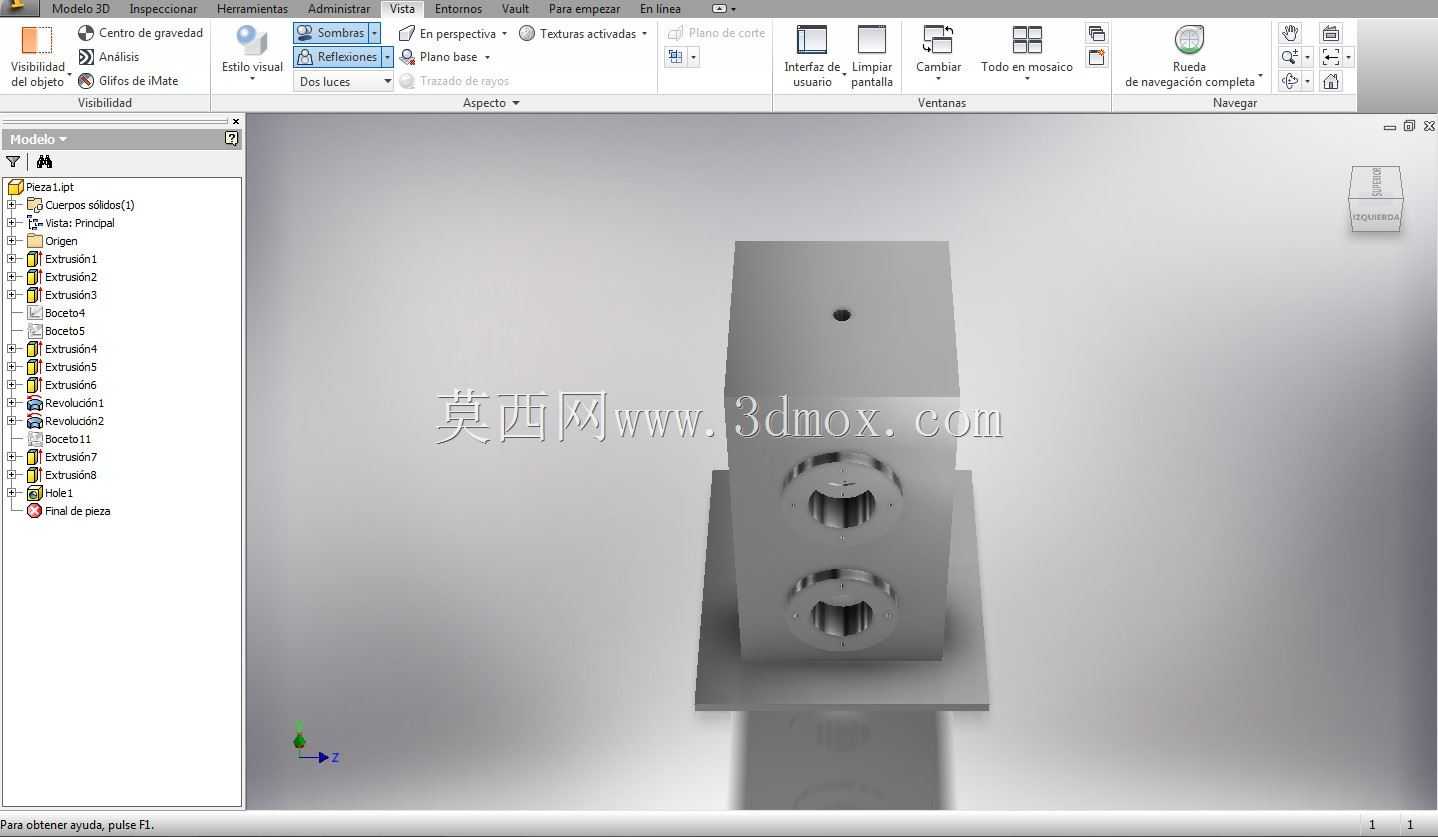

　　止口的同轴度公差直接影响后续齿轮装配后的啮合间隙，建模时两个止口的轴线与底座底面的垂直度需要严格控制在机械设计对应的公差等级范围内，避免后续装配出现齿轮偏载、运转异响的问题。顶部的小孔是为了安装透气塞或者注油接头，方便减速器箱体内润滑油的加注与运行过程中内部压力的释放，避免长期运行时箱体内压力过高冲坏密封件。底部的方形安装法兰上预留了对应的螺栓过孔，孔位的分布尺寸需要匹配设备安装机架的预留螺孔间距，安装时法兰面与机架接触面需要保证平面度，必要时可以增加薄铜皮调整垫片，补偿安装面的平面度误差，避免底座锁紧后出现主体变形，导致内部轴承孔同轴度超差。从设计思路上看，采用方箱式主体结构相比传统的铸铁剖分式底座，整体刚性更好，

　　加工时只需要一次装夹即可完成两个轴承止口、顶面、底面的铣削与镗孔加工，减少了多次装夹带来的形位公差累积，同时方箱的外表面平整，方便后续安装传感器、润滑管路等附加组件，不需要额外设计焊接支架。在安装边界上，这类底座的横向占地尺寸由底部法兰边长决定，竖向高度则需要匹配内部齿轮组件的啮合中心距，选型时需要注意底座上方预留的电机安装空间，避免电机安装后与周边设备构件产生干涉，同时底座下方需要预留至少五十毫米的空间，方便后续放油螺塞的操作与润滑油的更换。实际建模过程中，所有的安装止口、螺栓孔位都需要按照对应减速器的安装尺寸参数做关联设计，确保后续装配时不需要二次修配，同时壁厚的选择需要兼顾刚性与整体重量，在满足载荷要求的前提下避免过度设计带来的材料浪费。
