罗斯蒙特温度变送器壳体结构三维数模

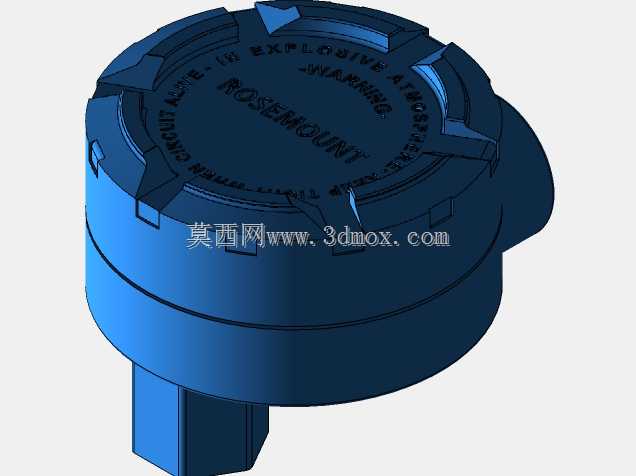

　　这款罗斯蒙特仪表壳体的三维建模，完全参照现场在用的温度变送器实物测绘完成，建模过程中优先还原了现场安装的适配边界，壳体下部的出线接口尺寸完全匹配常规工业现场的格兰头安装规格，可直接适配M20*1.5或者NPT1/2的电缆密封接头，不需要额外做结构修改就能对接现场的布线需求。从实际应用场景来看，这类壳体主要用在化工、电力、冶金等存在防爆要求的工业现场，顶部端盖的多棱防滑结构是特意设计的，现场运维人员戴劳保手套操作时，不需要额外工具就能徒手旋开端盖完成接线或者参数调校，不会因为手套打滑导致操作不便，端盖内侧预留的密封槽位可以嵌入O型密封圈，配合壳体本身的压铸铝材质结构，能够满足Exd隔爆等级的防护要求，

　　阻止壳体内的电路火花外泄引燃现场的易燃易爆介质。建模时特意还原了端盖表面的模压标识，包括警示语、品牌标识以及防爆认证相关的字符纹路，这些细节在做整机装配仿真或者产品渲染时能够还原真实的产品质感，不会出现细节缺失导致的模型失真。壳体的内腔结构做了等比例还原，内部预留的电路板安装柱位置、接线端子的排布空间都和实物一致，结构设计人员在做整套检测系统的装配校验时，可以直接把对应的电路模块模型装入壳体，验证内部元器件的排布是否存在干涉，接线空间是否满足现场接线的操作余量，不需要反复调整结构尺寸。壳体侧面的出线方向做了偏心设计，这个结构是考虑到现场管道密集区域的安装需求，偏心出线可以让电缆走线方向避开相邻的管道或者支架，

　　减少安装时的布线弯折角度，降低电缆外皮被磨损的风险。端盖和壳体的配合螺纹采用了标准的管螺纹规格，建模时还原了螺纹的配合公差，在做装配仿真时可以模拟真实的旋合行程，验证端盖拧紧后是否能够完全压紧密封圈，保证防护性能达标。整个壳体的外形轮廓没有做多余的简化，外部的加强筋结构、安装定位的凸台都完全参照实物建模，在做现场安装布局仿真时，可以准确判断壳体和周边相邻设备的安全距离，避免出现安装空间预留不足导致的现场装配干涉问题。
