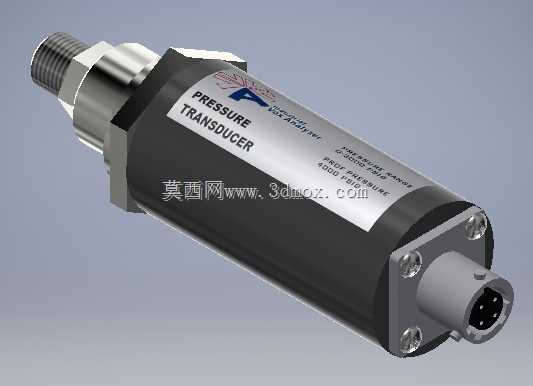

0-2000psig量程压力传感装置结构设计

　　在液压站、气动管路、工业过程控制、流体输送系统等场景中，压力参数的实时采集是保障系统稳定运行的核心环节，这款量程覆盖0-2000psig的压力传感装置，正是针对中高压流体工况的检测需求完成的结构设计。从实际选型适配的角度看，该传感装置可直接对接工业标准压力管路接口，安装边界充分考虑了工业现场的紧凑布局需求，主体结构采用一体化的承压壳体设计，避免了多段拼接带来的密封失效风险，壳体外部的结构加强筋既提升了高压工况下的结构强度，也预留了标准扳手的夹持位，方便现场安装时的紧固操作，不需要额外定制专用工装。设计过程中优先考虑了传感单元的防护需求，将敏感芯体安置在壳体内部的承压腔末端，前端的压力引入通道做了缓流结构设计，

　　避免流体直接冲击敏感芯体造成的测量漂移或者元件损伤，同时通道内壁做了光滑过渡处理，减少介质残留带来的堵塞风险，适配洁净气体、液压油等多种常规工业测量介质。电气连接部分采用了标准的工业接插件接口，接线端做了防呆结构设计，避免现场接线时的插反问题，接插件与壳体的衔接处设置了密封结构，可满足常规工业现场的防尘防溅要求，不需要额外加装防护外罩。从结构建模的细节来看，所有配合面的公差设置都匹配常规机械加工的工艺要求，承压部分的壁厚经过强度校核，可在满量程压力下长期稳定工作不会出现形变，外部的标识区域做了凹陷设计，方便后续激光打标标注量程、参数等信息，不会因为长期摩擦导致标识磨损脱落。在管路系统集成时，

　　该传感装置可直接安装在管路的三通接口或者设备的预留测压口上，不需要额外加装转接支架，整体的外形尺寸控制紧凑，不会和周边的管路、阀件产生安装干涉，适合在空间受限的设备内部布设。针对不同的安装朝向，建模时也验证了水平、垂直、倾斜等多种安装姿态下的结构适配性，内部的敏感芯体固定结构做了抗振设计，可适配设备运行时的常规振动工况，不会因为长期振动导致测量精度下降或者结构松动。
