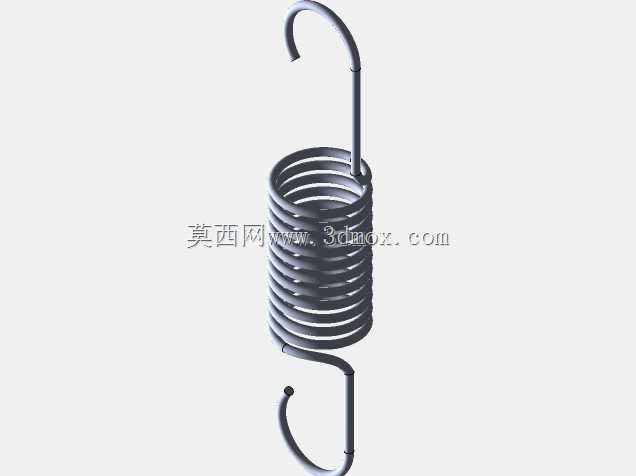

带挂钩式圆柱螺旋拉伸弹簧结构设计

　　这款带挂钩的圆柱螺旋拉伸弹簧，在各类需要提供复位拉力、张紧缓冲的机械结构中应用十分广泛，小到消费电子的按键复位结构、通讯设备的触点张紧组件，大到工业设备的门体复位机构、输送线的张紧装置，都能见到这类构件的身影。不同于压缩弹簧依靠压并形变提供弹力，拉伸弹簧在无载荷状态下圈与圈之间是紧密并紧的，两端的挂钩结构是核心受力连接部位，设计时需要重点考虑挂钩处的应力集中问题，避免长期交变载荷下出现断裂失效。从结构设计逻辑来看，这款弹簧采用了圆截面弹簧钢丝绕制，螺旋升角控制在常规拉伸弹簧的合理区间，保证受拉时各圈受力均匀，不会出现偏载歪斜的情况；两端的挂钩采用了与弹簧本体同材质钢丝一体弯折成型的结构，没有额外的焊接或拼接部位，

　　避免了连接位置的强度短板，挂钩的圆弧过渡处做了曲率优化，减少弯折处的应力集中系数，提升疲劳寿命。在实际选型适配时，需要重点关注几个核心尺寸边界：首先是弹簧的自由长度，即两端挂钩内侧端点之间的距离，这个尺寸决定了弹簧的初始安装空间；其次是弹簧中径，也就是螺旋圈的平均直径，这个参数直接关联弹簧的刚度系数，相同线径下中径越小弹簧刚度越大，能提供的拉力越强；再者是线径参数，即弹簧钢丝的直径，线径越粗，弹簧的承载能力越强，同时极限拉伸长度会相应降低；最后是挂钩的开口尺寸与弯折角度，需要匹配安装位置的挂轴直径，保证安装后挂钩不会出现松脱，同时受拉时挂钩的受力方向与弹簧轴线尽量重合，避免产生附加弯矩。这类弹簧在装配时通常需要施加一定的初拉力，

　　让弹簧在初始安装状态下就保持轻微张紧，避免设备运行过程中出现弹簧松脱、晃动产生异响的问题，初拉力的大小需要根据实际工况调整，既要保证安装稳定性，又不能因为初拉力过大导致弹簧有效工作行程缩短。在通讯类设备内部，这类弹簧常用来做天线的复位结构、电池仓的触点张紧结构，依靠稳定的拉力保证触点接触可靠，不会因为设备晃动出现接触不良的问题；在小型工装夹具上，这类弹簧可以提供持续的夹紧拉力，保证夹具在无额外动力的情况下保持夹持状态；在日常五金构件中，这类弹簧也常作为纱窗回弹、抽屉复位的核心弹性元件，依靠稳定的弹性形变实现机构的自动复位。建模过程中需要重点还原螺旋圈的并紧状态，以及挂钩弯折处的平滑过渡，不能出现几何干涉或者曲率突变的问题，否则后续做有限元受力分析时会出现应力计算失真的情况，同时要保证弹簧两端挂钩的同轴度，避免安装后出现偏载磨损。
