双扭臂式扭转弹簧精密结构设计

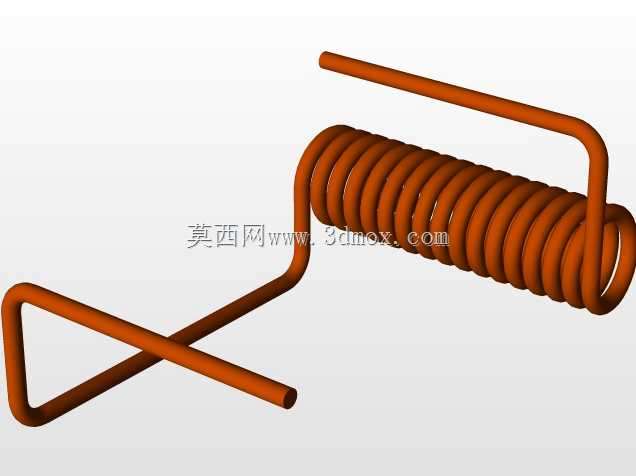

　　这类双扭臂扭转弹簧是机械结构里极为常用的弹性蓄能构件，日常在通讯终端翻盖结构、小型家电开合机构、工装夹具复位组件、汽车内饰卡扣结构里都能见到它的身影，核心作用是通过簧圈的扭转变形储存扭矩，在外力撤销后驱动相连构件回到初始位置，或是在工作行程内持续提供稳定的扭转抗力。做这类弹簧的三维建模时，首先要明确实际安装的边界条件：簧圈的中径尺寸要匹配安装位的芯轴直径，通常簧圈内径要比配套芯轴大出0.1到0.3毫米，避免工作过程中簧圈与芯轴发生卡滞磨损，同时也要控制间隙不能过大，否则弹簧受扭时会出现径向窜动，影响扭力输出的稳定性。两个扭臂的折弯角度、伸出长度是设计里的核心参数，要结合安装位的固定点、驱动件的运动行程来确定，

　　扭臂末端的折弯形状要匹配对应的卡槽结构，保证受力时扭臂不会从安装位滑脱，同时要注意折弯处的圆角处理，避免应力集中导致长期工作后出现断裂失效。从结构特性来看，这类弹簧的有效圈数直接决定了扭力刚度，圈数越多相同扭转角度下输出的扭矩越小，设计时要根据实际需要的复位力大小调整圈数、线径参数，线径的选择要兼顾扭力需求和安装空间，线径过粗会导致弹簧硬度过高，开合操作手感生涩，线径过细则容易出现塑性变形，无法长期保持稳定的复位弹力。建模过程中要注意簧圈的节距控制，常规无特殊要求的扭转弹簧簧圈为并紧结构，节距与线径基本一致，避免受扭时圈与圈之间出现额外摩擦影响扭力精度。两个扭臂的空间角度要严格匹配安装后的初始预扭角度，

　　通常安装时会给弹簧预留一定的预扭转量，保证机构在闭合状态下弹簧不会出现松动异响，同时预扭量不能超过弹簧材料的许用扭转应力范围，避免长期处于高应力状态下出现应力松弛，导致弹力衰减。实际选型应用时，还要考虑弹簧的工作环境，如果是在潮湿、有腐蚀的场景下使用，要对应调整表面处理方式，普通场景下做电泳或喷塑处理即可，有耐磨需求的可以做表面抛丸强化，提升疲劳寿命。这类弹簧的安装空间通常比较紧凑，建模时要提前做运动干涉检查，模拟整个扭转行程里扭臂的运动轨迹，确认扭臂摆动过程中不会和周边的结构件发生碰撞，尤其是在通讯类小型终端产品里，内部结构排布非常密集，扭臂的伸出长度、折弯方向稍有偏差就会挤占其他元器件的安装空间，甚至在开合过程中刮伤内部排线。
