工业散料存储用高架支撑式筒仓结构

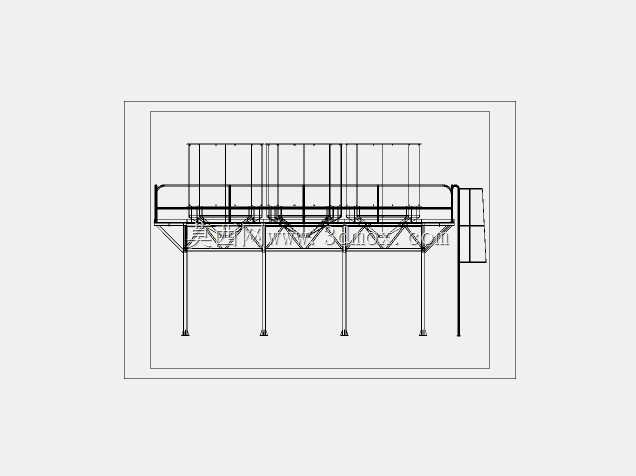

　　这套高架支撑式筒仓结构，主要面向散状物料的中转暂存场景设计，常见于粮食加工、建材生产、饲料制备等行业的生产链路衔接环节，用来衔接上游物料输送与下游定量给料工序，避免生产节拍不匹配导致的物料堆积或断供问题。整体采用高架架空的布置形式，底部预留足够的通行与设备安装空间，可直接在仓体下方布置螺旋给料机、皮带输送机或者计量称重设备，无需额外搭建物料中转平台，能有效压缩生产车间的竖向空间占用。结构主体分为上部仓体、中部操作平台与下部支撑立柱三个核心部分，上部仓体采用多段拼接的栏板式围挡结构，围挡高度根据常规散料的安息角设计，既能保证额定存储容量下物料不会溢出，也能减少不必要的围挡材料浪费，仓体边缘设置的连续防护栏，

　　完全符合工业生产区域的临边防护安全要求，操作人员可在平台上完成物料平整、仓体检修等常规作业。中部操作平台采用型钢焊接的框架结构，平台表面预留了防滑铺装的安装位，侧面设置的外置爬梯可直接连通地面与操作平台，爬梯的踏步间距与扶手高度均按照工业操作平台的人机工程要求设定，日常巡检人员上下通行时无需额外借助辅助登高设备。下部支撑结构采用等间距布置的型钢立柱，每根立柱底部都设置了带安装孔的地脚连接板，安装时可通过膨胀螺栓或者预埋螺栓直接固定在混凝土基础上，立柱之间设置了交叉斜撑来强化整体结构的抗侧移能力，即使在物料偏载或者车间内有水平风载、设备振动传导的情况下，也能保证整体结构的稳定性，不会出现立柱失稳或者仓体倾斜的问题。

　　设计过程中充分考虑了散料对仓壁的侧压力影响，仓体围挡的加强筋间距经过受力核算，可适配堆积密度在1.6t/m³以内的各类颗粒状、粉状散料存储，不会出现仓壁变形的问题；同时整体结构采用模块化拆分设计，所有构件均可在工厂预制完成后运输到现场通过螺栓拼接，无需现场大量焊接作业，能大幅缩短现场安装的施工周期，也方便后期根据产能需求对仓体长度进行拓展拼接。
