玉米碾磨机用斜齿研磨盘结构设计

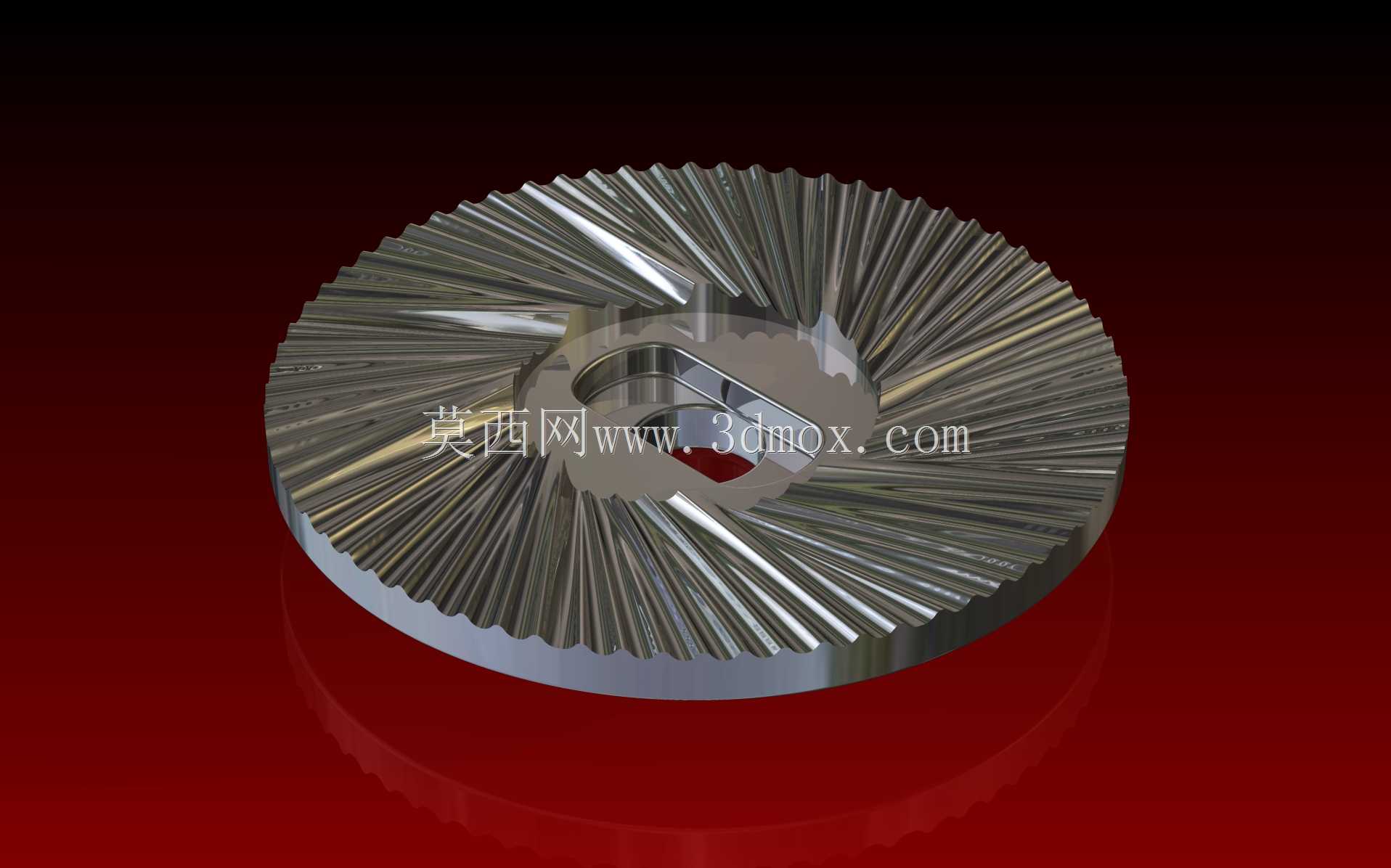

　　该研磨盘是玉米碾磨设备核心作业部件，主要应用于小型粮食加工场景下的玉米脱皮、制糁、磨粉工序，直接决定成品物料的粒度均匀度与加工效率。从结构设计来看，盘体采用整体圆盘式布局，中心设置带键槽的安装孔，可直接与设备主轴通过平键实现周向固定，孔位周边做加厚凸台处理，抵消主轴传动带来的交变应力，避免长期作业出现孔位开裂、键槽崩边的问题。盘体工作面均匀排布径向斜向齿槽，齿型采用渐开线式斜齿设计，齿向与主轴旋转方向呈12度夹角，作业过程中齿面可对玉米颗粒形成剪切、揉搓、研磨的复合作用力，相比直齿结构，斜齿排布能让物料在齿面间的停留时间延长15%左右，研磨过程更平缓，不会出现过度粉碎导致的粉料糊化问题，同时斜齿结构可降低作业噪音，减少齿面的冲击磨损。

　　从安装边界来看，盘体外径适配常规小型玉米碾磨机的腔体尺寸，安装时需保证盘体端面与腔体定磨盘的平行度公差控制在0.05mm以内，齿面间隙可根据加工需求在0.2mm-1.5mm区间调整，间隙偏小适合加工细玉米面，间隙偏大适合玉米制糁、脱皮作业。盘体背面做平整化处理，无多余凸起结构，可直接贴合主轴定位端面，无需额外加装调整垫片，降低装配复杂度。齿槽深度从内圈到外圈呈渐变式设计，内圈齿槽较深，负责接住进料口落下的玉米颗粒，完成初步破碎，外圈齿槽稍浅，负责对初步破碎的物料进行精细研磨，这种梯度式齿槽设计可避免内圈物料堆积，让物料顺着齿槽斜面自然向外圈流动，无需额外设置拨料结构，简化设备内部结构。

　　设计过程中重点考量了耐磨性能，齿面做了等厚硬化处理，硬化层深度控制在1.2mm-1.5mm，既保证齿面的耐磨寿命，又避免整体硬化导致的盘体脆性过大，遇到硬质异物时容易崩齿的问题。盘体边缘做圆角过渡处理，减少高速旋转时的风阻，同时避免边缘锐角刮擦腔体内壁。实际作业时，该研磨盘随主轴高速旋转，与腔体内的定磨盘形成相对运动，玉米颗粒从中心进料口进入两盘之间的间隙，在离心力作用下沿着齿槽向外移动，过程中不断受到齿面的剪切、挤压、揉搓作用，逐步完成脱皮、破碎、研磨工序，最终从盘体外缘与腔体的间隙排出，达到要求的加工粒度。
