铣床用弗雷萨多拉对撞顶尖座结构

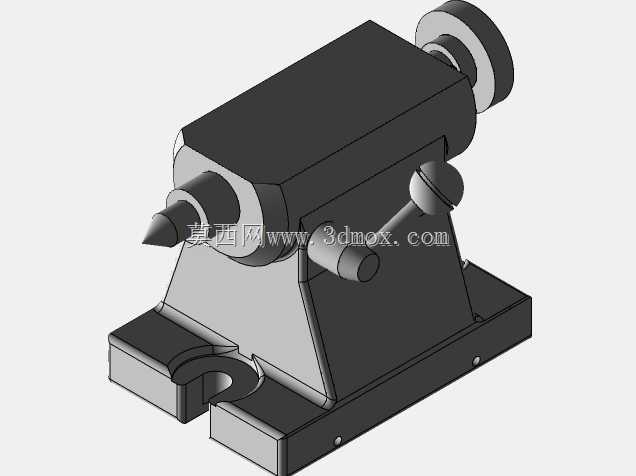

　　这款顶尖座结构多用于阿卡瓜地区工业技术场景下的铣床配套装夹作业，作为轴类、套类零件加工时的端部支撑部件，其核心作用是抵消工件切削过程中受到的径向切削力，避免长轴类工件因悬伸过长产生振刀、弯曲变形问题，保障加工端面、外圆时的形位公差精度。从结构设计逻辑来看，整体采用分体式铸造基座搭配滑移式顶尖套筒的布局，基座底部设置带锁紧槽的安装平面，可直接通过T型螺栓固定在铣床工作台的T型槽内，安装边界适配常规中小型铣床的工作台槽距，锁紧槽的开口方向与工作台进给方向平行，调整支撑位置时无需完全松脱螺栓即可沿槽滑动对位，大幅缩短装夹调整的辅助工时。顶尖套筒的滑移行程通过侧面的手轮与锁紧手柄控制，手轮连接内部的丝杠副，

　　转动时可带动套筒沿基座内的导向孔做轴向进给，推动顶尖顶紧工件中心孔，到位后扳动侧面的球头锁紧手柄，即可通过内部的偏心压紧结构锁死套筒位置，避免切削过程中套筒出现轴向窜动。尾部设置的手轮配重盘可平衡套筒与顶尖的自重，减少丝杠副的单侧受力磨损，延长进给机构的使用寿命。顶尖采用标准莫氏锥度安装接口，可根据加工工件的中心孔尺寸快速更换不同规格的固定顶尖或回转顶尖，适配不同重量、不同转速的加工工况。基座的侧壁设置了加强筋结构，在不额外增加整体壁厚的前提下提升了基座的刚性，可承受较大的切削冲击载荷，即使进行大切深的铣削作业也不会出现基座形变导致的支撑偏移。整体外形的突出棱角均做了倒角处理，避免安装调整过程中划伤操作人员，同时也能减少铸造应力集中导致的基座开裂风险。在实际选型适配时，需注意核对顶尖的中心高与铣床主轴的中心高差值，确保顶尖轴线与主轴轴线同轴，避免工件装夹后出现别劲问题，影响加工精度甚至顶弯工件。
