微型车床三爪适配钻接连接结构

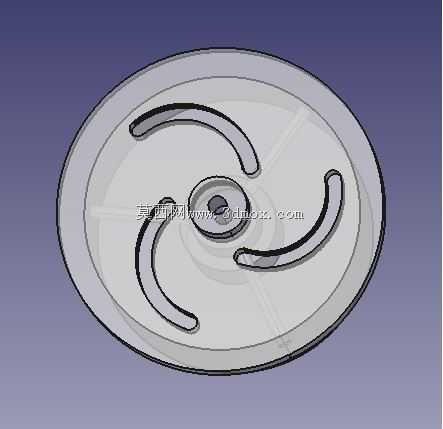

　　该适配结构主要面向桌面级微型低速车床的功能拓展场景，针对小型手工加工场景中车床无法直接装夹标准钻具、无法完成同轴钻孔、扩孔作业的痛点设计，可直接替换微型车床原有的前端装夹端盖，实现钻削刀具与车床主轴的同轴刚性连接，满足小尺寸木质、软金属、塑料工件的低速钻削加工需求，适配个人DIY加工、教学实训、简易手作零件制作等非高精度粗加工场景，无需对原有车床主轴进行二次改造即可完成装夹。结构整体采用圆盘式主体设计，主体外缘与微型车床主轴端的安装止口完全匹配，安装时可直接嵌入主轴端定位槽，依靠端面贴合保证同轴度，无需额外调整找正，安装边界完全适配市面常见的6s规格微型车床主轴端尺寸，不会与车床原有进给导轨、刀架结构产生运动干涉。

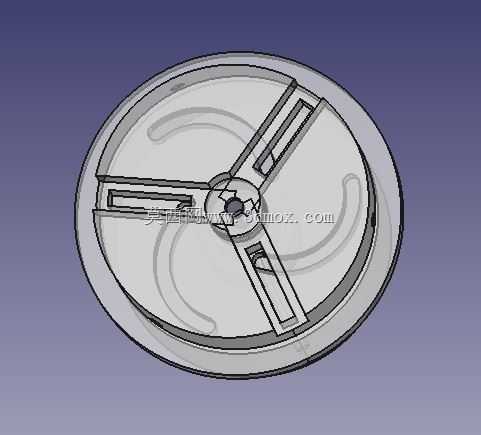

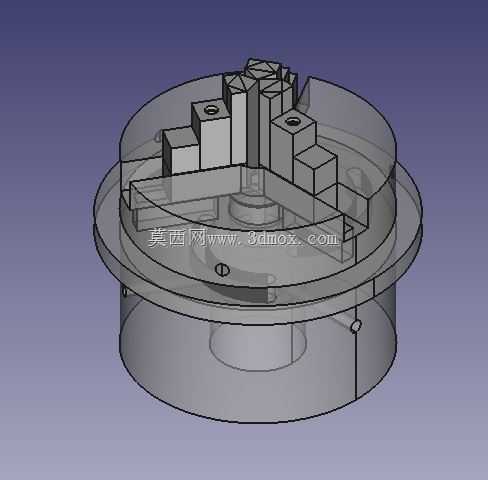

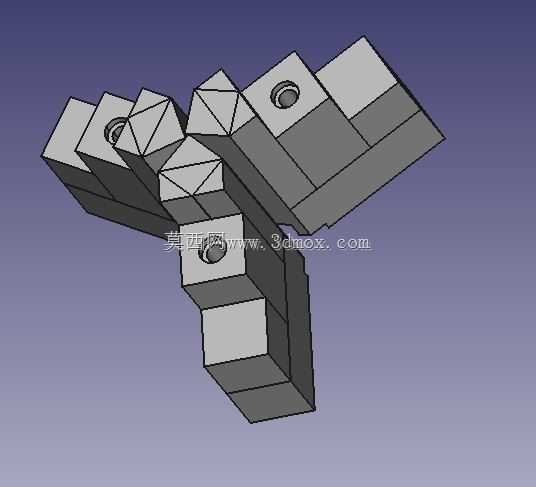

　　主体盘面均匀分布三道径向通槽，槽体采用等宽设计，可配合锁紧螺钉实现三爪同步径向移动，既可以在装夹钻具时实现钻柄的自动对中，也可反向作为简易三爪卡盘装夹小型棒料工件，实现一车多用的功能。中心位置设计有标准直径的定位孔，可直接适配常见的小型直柄麻花钻、中心钻的柄部尺寸，钻柄插入后依靠三槽内的锁紧件从三个方向同步顶紧，保证钻具与主轴的同轴度，避免钻削过程中出现偏摆、抖震问题。设计过程中刻意简化了不必要的复杂结构，没有采用高精度卡盘的伞齿轮传动结构，而是依靠槽体的导向精度保证三爪的同步移动，整体结构厚度控制在较低范围，不会过多增加主轴端的悬伸长度，避免主轴转动时因悬伸过长产生额外挠度，影响加工稳定性。盘面非槽体区域做了减重凹陷设计，

　　在保证整体结构刚性的前提下降低了零件自重，减少主轴转动时的额外负载，适配微型车床小功率电机的输出特性。三道径向槽的边缘做了倒角处理，避免锁紧件滑动时出现卡滞，槽体的长度范围覆盖了常用小型钻具的柄部直径区间，同时也可满足直径10mm以内小型棒料的装夹需求。该适配结构的使用场景完全针对低精度、低成本的简易加工需求，不需要过高的加工精度即可制作，普通3D打印、简易铣削即可完成零件加工，适合个人用户自行制作替换，装夹钻具时可直接将车床主轴作为钻削动力输出，配合车床原有进给拖板实现手动进给钻削，也可装夹圆柱形工件配合尾座顶尖完成轴类零件的简易车削作业，弥补微型车床原有装夹结构功能单一的不足。
