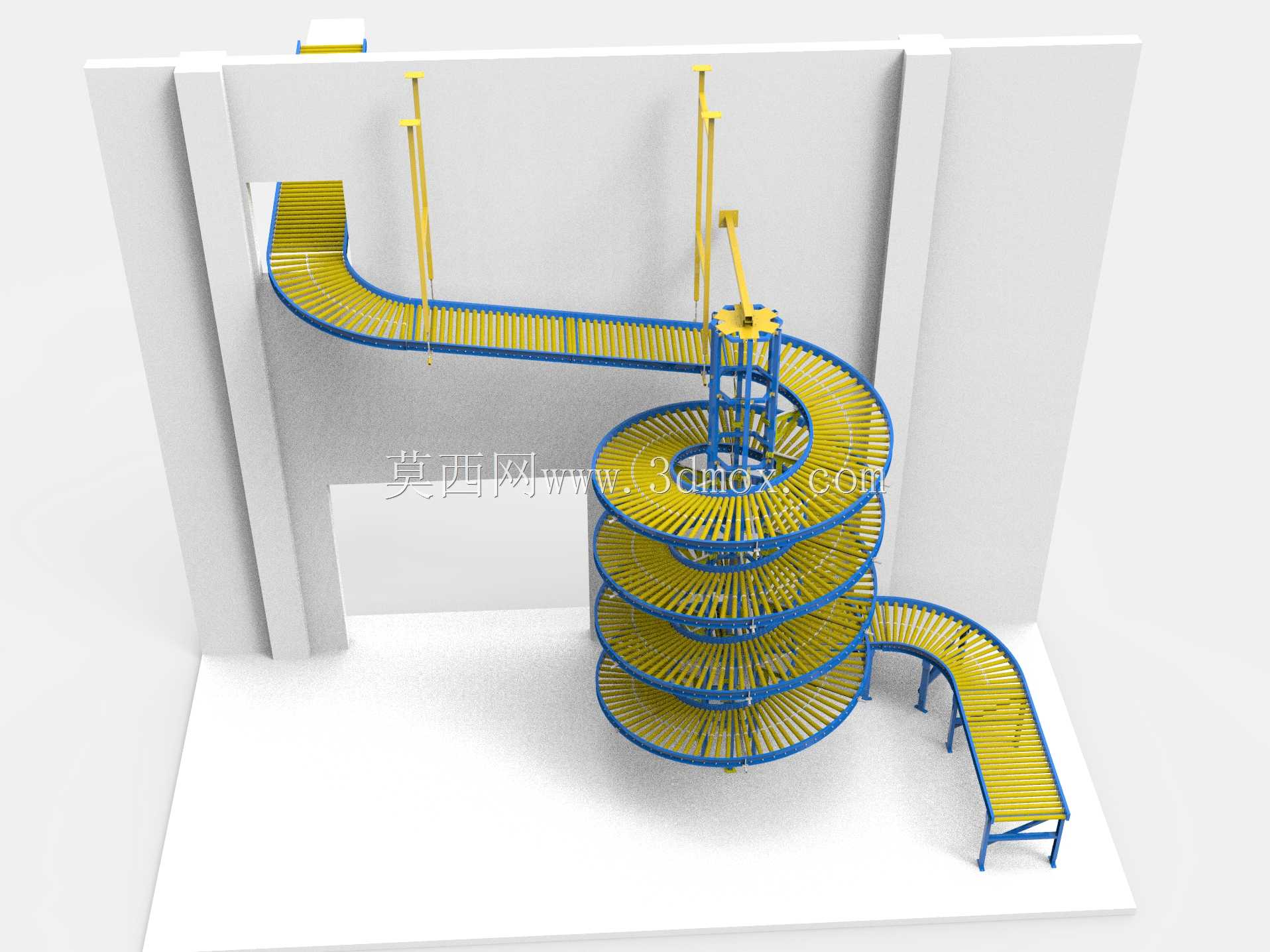

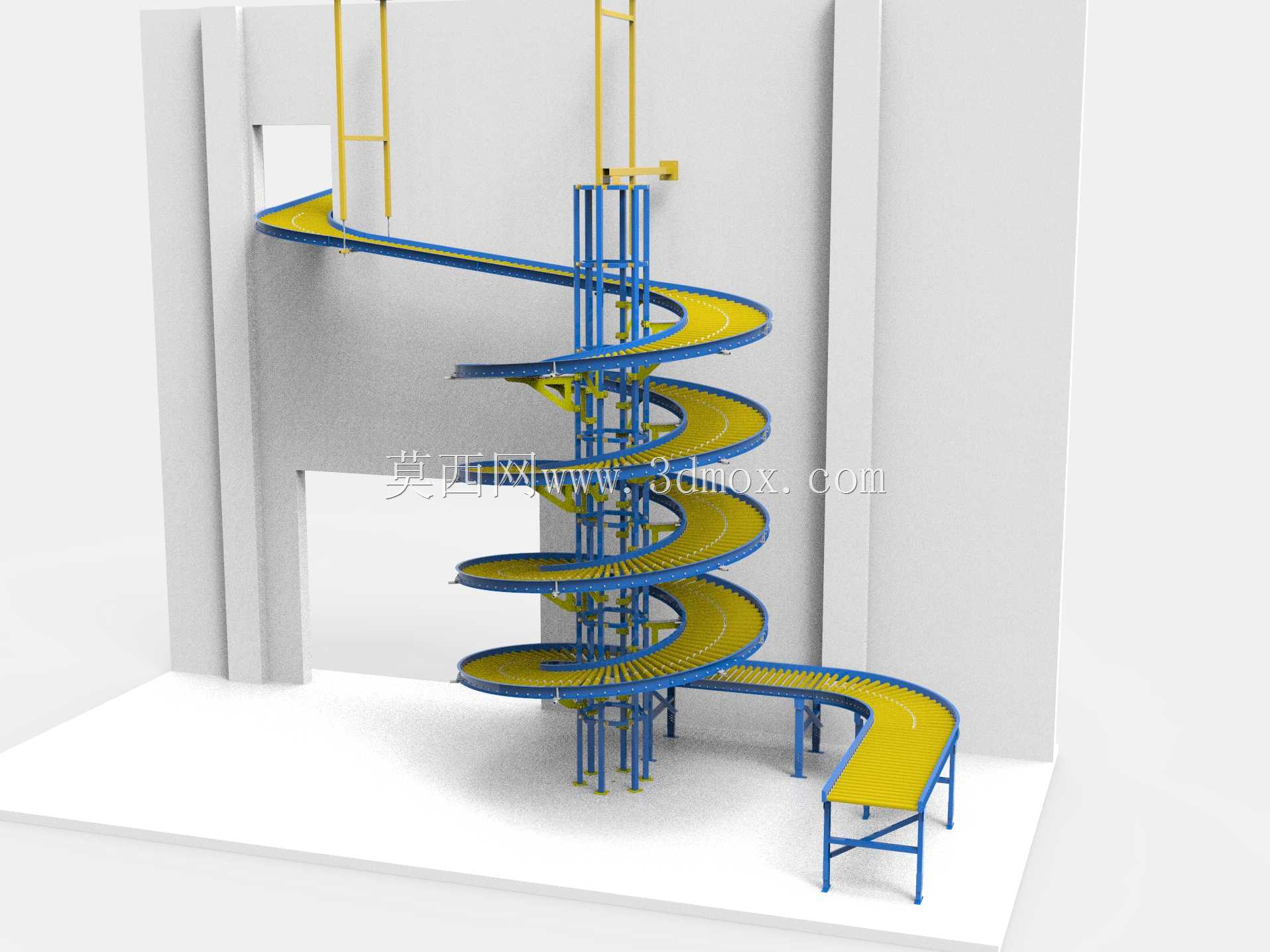

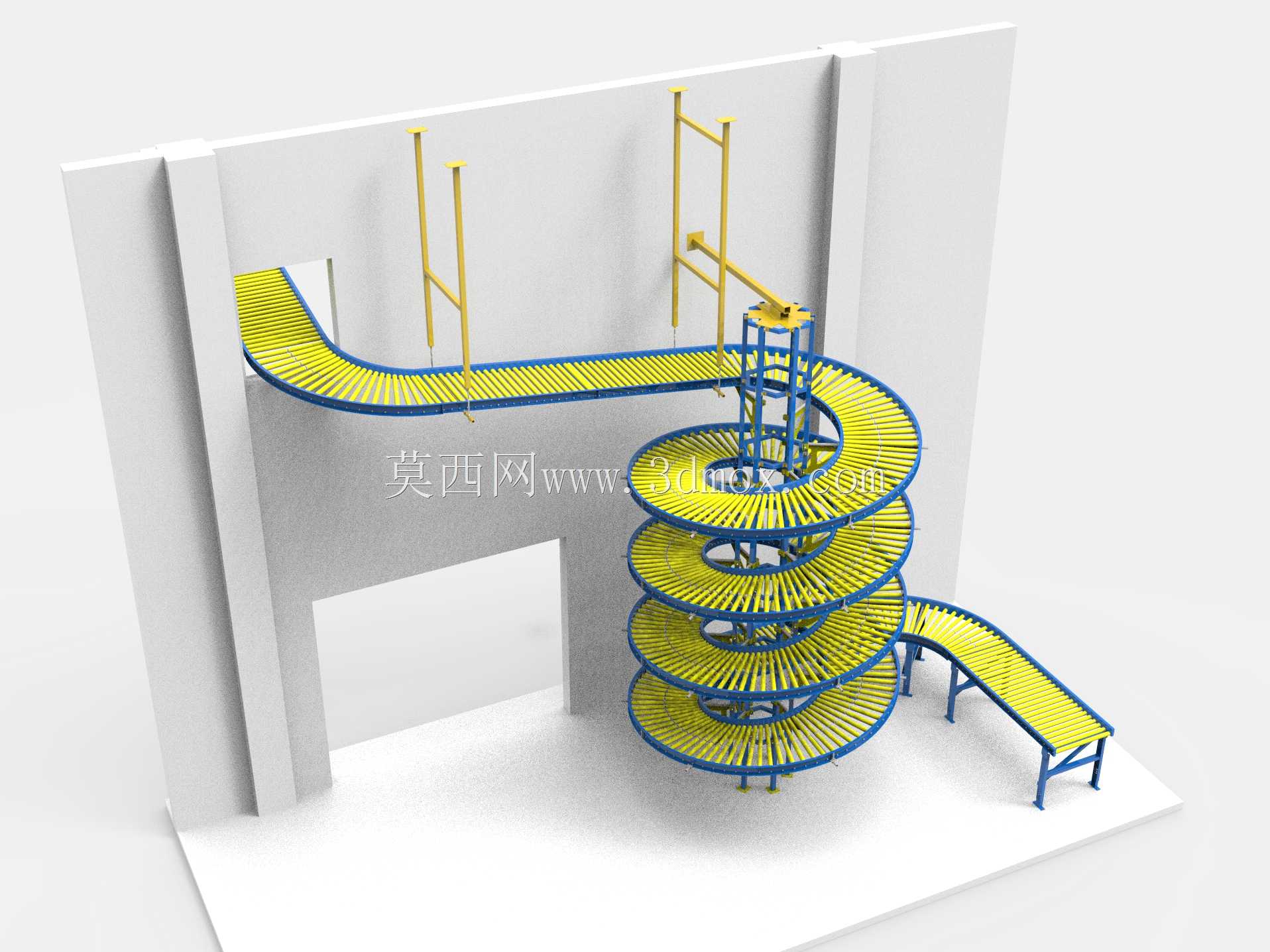

多层螺旋重力滚筒输送结构设计

　　这套螺旋滚筒输送结构主要面向生产车间、仓储物流中心的跨楼层物料垂直转运场景，解决传统垂直提升设备占地大、能耗高、输送节拍难匹配平面输送线的痛点，尤其适配箱装件、袋装件、规整硬质包装货品的连续无动力向下输送需求，可直接衔接上下游平面滚筒输送线，无需额外配置动力驱动单元，依靠货品自身重力即可完成从高层作业面到低层作业面的流转，全程无额外动力损耗，后期运维成本极低。

　　设计阶段优先考虑了不同楼层间的高度差适配性，螺旋段采用多圈盘旋布局，整体螺旋直径控制在合理区间，既保证输送过程中货品下滑速度处于可控范围，避免速度过快导致货品倾翻、滑落，又尽可能压缩设备的水平投影占地面积，适配厂房内立柱间距有限、边角区域的安装需求，安装时仅需对中心立柱做基础固定，侧边辅助支撑可依托厂房墙体或配套钢结构支架固定，无需大面积浇筑设备基础，对现有厂房的改造适配性较强。

　　滚筒排布上采用密排无动力滚筒结构，单根滚筒的承载能力经过校核，可适配常规重量的成品包装箱输送，滚筒间的间隙经过优化，避免小件包装卡滞，螺旋段的外侧设置有高于输送面的挡边结构，全程约束货品的输送轨迹，防止货品在螺旋下滑过程中因离心力甩出输送面。入料段设计为水平直段滚筒线，可直接对接上层平面输送系统的出料端，出料段同样设置水平直段缓冲段，让货品下滑到低层后自然减速，平稳衔接下层输送线或人工拣货工位，避免货品直接冲出输送面造成磕碰。

　　整体框架采用模块化分段设计，螺旋段可拆分为多个弧形段单元，运输与现场安装时可分段吊装拼接，降低现场施工的难度，中心主立柱采用型材焊接结构，承载强度可满足多层螺旋段的整体承重需求，所有支撑腿的高度可做一定范围的调节，适配现场地面不平整的安装工况，安装边界预留了足够的检修空间，后期更换磨损滚筒时无需整体拆解设备，可直接从螺旋段外侧完成单根滚筒的拆装维护。

　　实际应用中，这类无动力螺旋输送结构常布置在生产车间的成品下线口与仓储区的楼层衔接处，或是电商仓储的拣货楼层到打包发货区的垂直转运通道，可实现连续不间断的货品输送，输送节拍可通过入料端的货品供给速度灵活调整，不会出现传统提升设备的空等、卡滞问题，输送过程平稳无冲击，对包装易损的货品友好度较高，同时无动力结构的故障率远低于动力提升设备，日常仅需定期检查滚筒转动灵活性、紧固框架连接螺栓即可满足长期使用需求。
