重载链式辊道输送设备结构设计

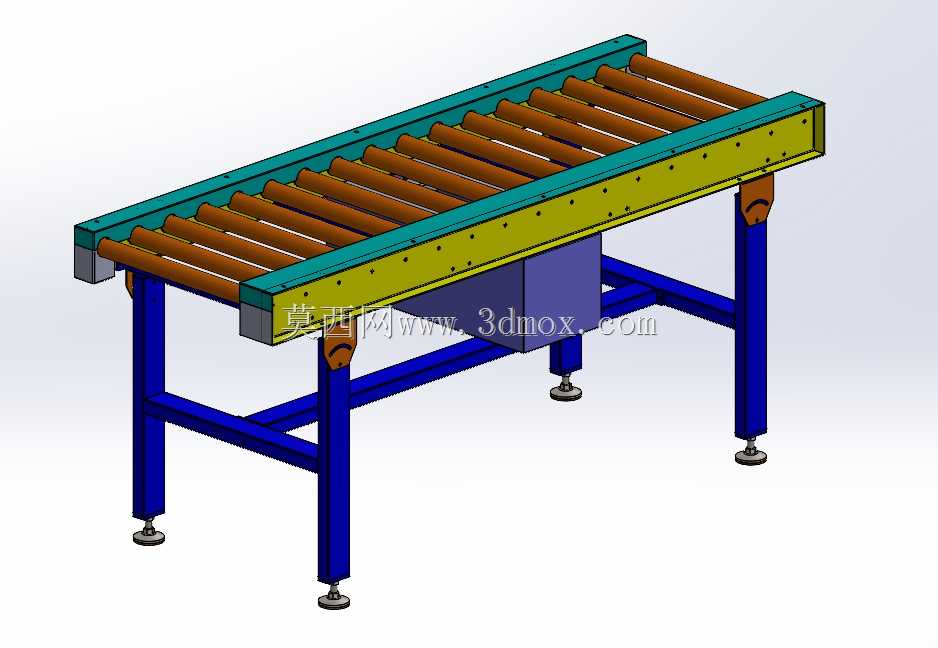

　　在离散制造的车间产线布局、仓储物流的周转环节、重型工件的工序间转运场景中，这类链式驱动的辊道输送设备是衔接各加工工位、实现物料无人工干预流转的核心载体，区别于单辊独立驱动的轻型输送结构，链传动的动力传递形式能保证多根辊筒同步运转，不会出现单辊打滑导致的物料停滞、偏斜问题，适配10-50kg区间的箱装件、结构件、工装托盘的长距离输送需求。从结构设计逻辑来看，该设备的机架采用矩形钢管焊接成型，四条支腿底部配置可调脚杯，可实现±30mm的高度调节，既可以抵消车间地面的不平整误差，也能匹配前后衔接设备的输送面高度差，支腿之间设置横向斜撑与横撑，避免长距离机架在重载下出现中部下挠变形，机架上部的辊筒安装侧板采用精加工的条形孔设计，

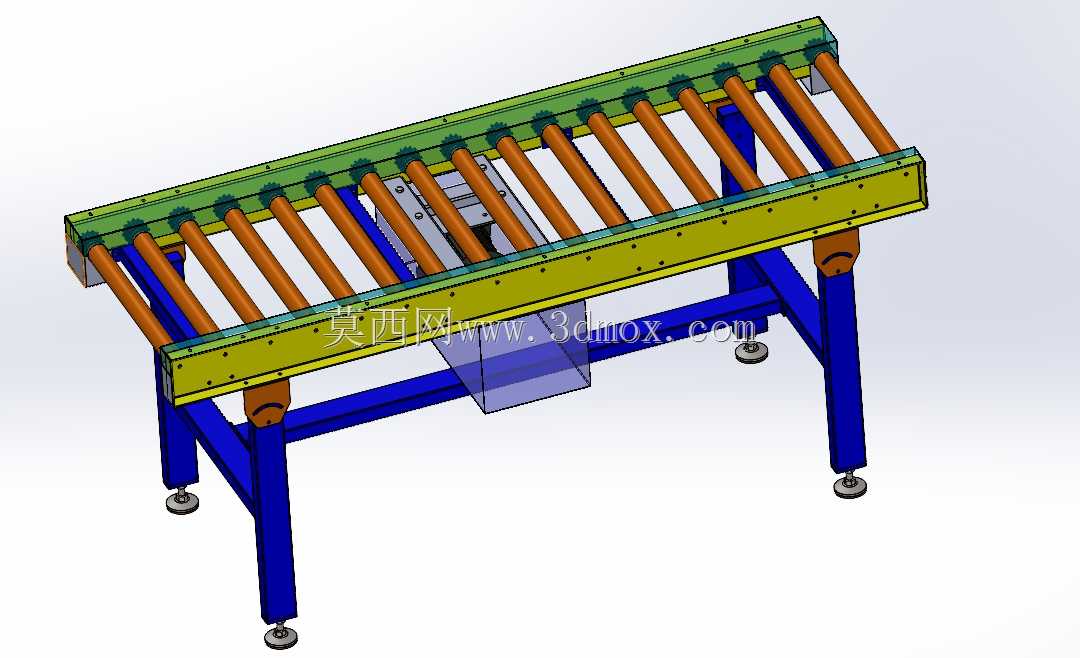

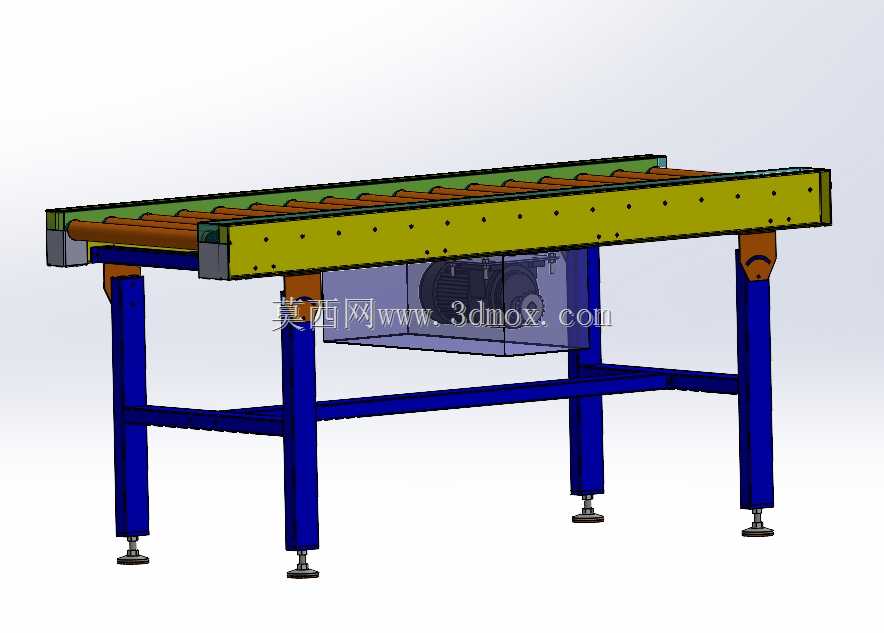

　　辊筒两端的轴承座可沿条形孔微调位置，既方便装配时调整辊筒平行度，也能在后期链条磨损张紧时，通过调整端部辊筒位置实现链条张紧，无需额外加装张紧轮结构。设备的驱动单元布置在机架中部下方的封闭安装腔内，电机减速机输出端通过链轮链条将动力传递给每根辊筒端部的从动链轮，整段辊面的线速度可通过更换不同齿数的链轮调整，常规工况下适配12-18m/min的输送速度，既不会因速度过快导致物料惯性移位，也不会因速度过慢影响产线节拍。辊筒采用厚壁无缝钢管加工，两端压装精密轴承，辊面可根据输送物料的特性选择包胶、镀锌或硬铬处理，避免划伤工件表面，机架两侧的侧边挡板采用折弯钢板制作，可防止输送过程中物料从侧面滑落，挡板上预留的安装孔可方便加装光电传感器、

　　阻挡气缸、定位挡块等附属组件，满足不同产线的工位定位、物料检测需求。安装边界方面，该类设备单段标准长度可覆盖1-6m区间，宽度可根据物料托盘尺寸定制，常规款输送面高度在700-900mm区间可调，支腿的安装 footprint 比机架本体宽度宽出150mm左右，现场布局时需要预留足够的安装空间，同时要保证驱动腔下方预留至少200mm的检修空间，方便后期对链条、减速机进行维护保养。在实际选型应用中，这类链式辊道输送设备可多段拼接组成长距离输送线，也可单台独立使用作为工位间的过渡输送，相比皮带输送结构，它能耐受切削液、焊接飞溅、高温工件的恶劣工况，辊筒之间的间隙也方便切屑、灰尘掉落，不会出现皮带卡屑、跑偏的问题，在机加工产线、焊接产线、装配产线的物料输送环节应用十分广泛，建模过程中需要重点关注链轮的中心距匹配、辊筒的平行度公差、机架的焊接变形控制，才能保证设备实际运行时无卡滞、异响问题。
