标准方形轴流散热风扇三维结构设计

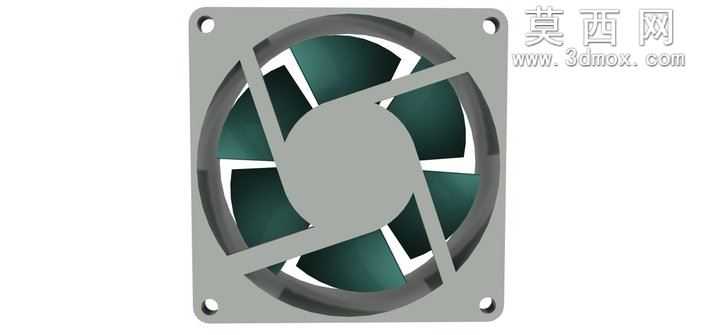

本模型为标准方形轴流散热风扇的三维结构设计，采用三维建模软件完成全参数化建模，完整还原了常规80mm规格机箱散热风扇的全部结构细节。建模过程中首先搭建外框基准，外框采用带安装孔的方形结构，四个角预留标准安装沉孔，孔位尺寸符合PC机箱散热风扇的通用安装规范，外框边缘做了小圆角过渡处理，避免安装时的锐边划伤，同时保证注塑成型时的脱模便利性。外框内部的支撑筋采用十字交叉布局，既保证了整体结构强度，又尽可能降低对气流的阻挡作用，支撑筋与外框、中心轮毂的连接处做了平滑过渡处理，减少应力集中的同时优化了气流通过的平顺性。中心轮毂为圆形结构，用于容纳电机与轴承组件，轮毂表面做了平整化处理，预留了轴芯安装的定位基准。扇叶部分采用七叶后掠式设计，建模时严格遵循轴流风扇的气动设计逻辑，叶型从根部到叶稍呈现渐变的扭角变化，根部扭角较大以保证足够的送风压力，叶稍扭角较小以降低气流切向损失，扇叶边缘做了薄化处理，模拟真实风扇叶片的注塑成型厚度变化，同时叶尖与外框内壁预留了均匀的微小间隙，既避免转动干涉，又能减少叶尖漏风损失。材质设置上，外框、支撑筋与轮毂采用哑光浅灰色硬质塑料材质，还原ABS工程塑料的质感，扇叶采用半透明深墨绿色PC材质，模拟常见半透明扇叶的视觉效果，材质参数调整了适当的粗糙度与透明度，渲染后能够清晰呈现扇叶的曲面形态与厚度变化。整体模型结构完整，各部件的装配关系清晰，可直接用于散热结构仿真、产品外观展示或者教学演示使用，建模过程中所有尺寸均参考市售常规散热风扇的实际参数，保证模型的尺寸准确性与结构合理性，能够直观展现轴流散热风扇的内部构造与设计逻辑。
